变频器SC故障是工业设备维修中较为常见的一种故障代码，通常表示变频器发生了短路（Short Circuit）故障，其触发机制是检测到直流母线侧或输出侧存在异常电流，保护电路启动以防止功率器件（如IGBT）因过流而损坏，此类故障涉及电路复杂、排查难度较高，需结合现象、代码及电路原理逐步分析，以下通过一个实际维修案例，详细阐述变频器SC故障的排查思路、处理过程及经验总结，并结合表格归纳常见原因与解决方案,最后以FAQs形式解答常见疑问。
变频器SC故障维修实例
故障设备：某品牌11kW风机用变频器（型号：ABC-11F），运行中频繁报“SC”故障，复位后可短暂启动，但几十秒内再次报警，伴随“嘀嘀”报警声及散热风扇加速转动现象。
用户描述：设备前期运行正常，近期因车间电网波动后出现故障,初步检查未发现明显外部线路问题。
第一步：故障初步排查
SC故障的核心是过流保护，需先区分是变频器内部短路还是外部负载异常。
-
断电检查：
- 断开变频器与电机之间的连线，单独启动变频器（空载），若不再报SC故障，则问题可能出在电机或电缆；若仍报故障，则判定为变频器内部问题。
- 本案例中，空载运行仍报SC故障，确认故障源在变频器内部。
-
外观与静态检测：

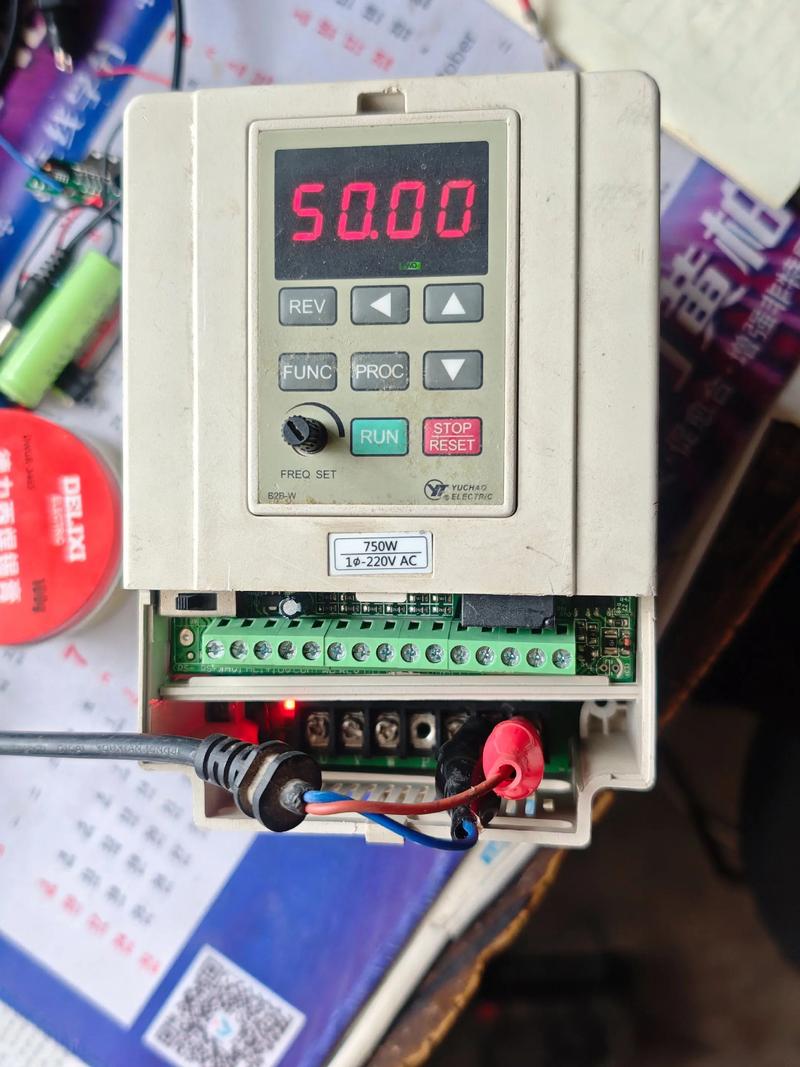

（图片来源网络，侵删）- 打开变频器外壳，观察是否有烧蚀痕迹：重点检查IGBT模块、驱动板、直流母线电容及电阻。
- 使用万用表二极管档检测IGBT模块：
正常情况下，C1-E1、C2-E2之间应存在单向导通特性（集电极与发射极之间），G极与C/E极之间应无短路。
- 本案例检测发现，U相IGBT的C1-E1、C2-E2之间均导通，且G-C1、G-E1电阻接近0Ω,初步判断IGBT模块击穿短路。
第二步：深入分析与故障定位
IGBT击穿通常由驱动电路异常、过电压、过电流或器件老化导致，需进一步排查驱动电路及供电部分。
-
驱动电路检测：
- 驱动电路是控制IGBT开关的核心，异常的驱动信号可能导致IGBT直通短路。
- 使用示波器测量驱动板输出的U、V、W相PWM波形：正常情况下，三相波形应对称，幅值约为-5V至+15V（不同品牌略有差异）。
- 本案例中，U相驱动波形异常，高电平幅值仅+8V（正常应为+15V），且伴随毛刺，怀疑驱动芯片或供电问题。
-
驱动电路供电检测：

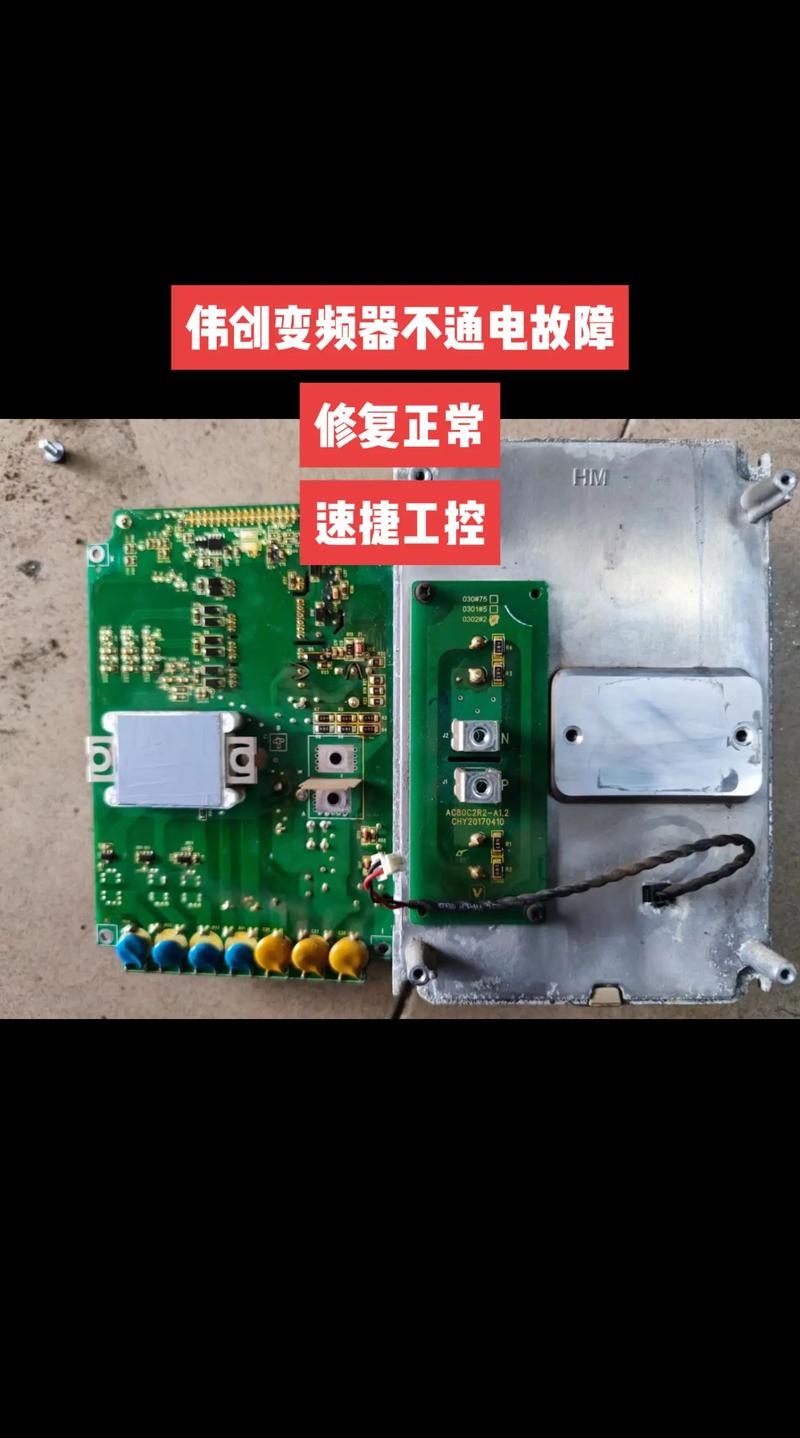

（图片来源网络，侵删）- 驱动电路通常由开关电源供电（如+15V、-8V等），电压异常会导致驱动能力不足。
- 测量驱动板供电端子：+15V电压仅为+10V，且纹波较大，进一步检查开关电源电路。
- 发现开关电源的输出滤波电容（容量2200μF/25V）顶部鼓包，容量下降（实测容量不足500μF），导致供电电压不稳。
-
关联元件检查：
- IGBT击穿可能引发驱动电阻、续流二极管等元件损坏，需一并检测。
- 本案例中，与U相IGBT串联的驱动电阻（10Ω/5W）烧断，阻值无穷大；续流二极管正向电阻异常。
第三步：故障处理与验证
-
元件更换：
- 更换损坏元件：IGBT模块（同型号）、驱动滤波电容、驱动电阻及续流二极管，注意IGBT模块安装时需涂抹导热硅脂，并确保散热器接触良好。
- 更换前对新IGBT进行测试，确认无短路。
-
驱动电路修复：
检查驱动芯片（如TLP250或PC923）是否有击穿，更换异常芯片后重新测量驱动波形，确认三相波形对称、幅值正常。
-
通电测试：
空载通电：逐步调高频率，观察输出电压及电流，无报警后接入电机负载，运行30分钟，故障未复发。
-
验证电网影响：
建议用户加装电网稳压器或浪涌保护器，避免因电网波动导致类似故障。

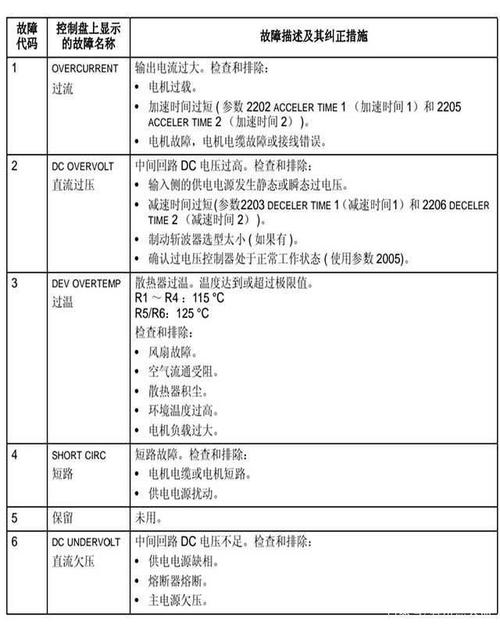

常见SC故障原因及解决方案总结
| 故障原因 | 排查方法 | 解决方案 |
|---|---|---|
| IGBT模块击穿 | 二极管档检测C-E、G-C/E电阻 | 更换IGBT模块，检查驱动电路 |
| 驱动电路异常 | 示波器测量PWM波形、供电电压 | 检查驱动芯片、电容、电阻，更换损坏元件 |
| 电机或电缆短路 | 断开电机连接，空载运行测试 | 检查电机绝缘、电缆破损，修复或更换 |
| 直流母线电容失效 | 测量电容容量、ESR值 | 更换同规格电容 |
| 电流检测电路故障 | 检测霍尔传感器或采样电阻 | 校准或更换传感器、电阻 |
| 干扰或编码器反馈异常 | 检查编码器线路、屏蔽线接地 | 排除干扰，修复编码器线路 |
相关问答FAQs
Q1：变频器报SC故障但未发现IGBT击穿，可能是什么原因？
A：若IGBT模块正常，但仍报SC故障，需重点检查以下方面：
- 驱动电路：驱动信号异常（如波形畸变、幅值不足）可能导致IGBT直通，需用示波器检测驱动板输出的PWM波，排查驱动芯片、光耦或供电问题。
- 电流检测电路：霍尔传感器或采样电阻损坏会误报过流，可测量检测电路的输出电压是否与实际电流匹配。
- 干扰问题：编码器线缆屏蔽不良或接地故障，可能引入干扰信号导致误报，需检查线路屏蔽层接地及编码器本身。
- 软件参数：若变频器参数设置错误（如电机电流限值过低），也可能触发SC报警，需核对参数是否匹配电机铭牌。
Q2：更换IGBT模块后，变频器仍报SC故障，如何进一步排查？
A：更换IGBT后故障依旧，说明故障根源未排除，需按以下步骤排查：
- 驱动电路彻底检测：确保驱动芯片供电电压稳定（如+15V、-8V），无短路或断路；检查驱动电阻是否匹配（阻值过大可能导致驱动不足，过小可能烧毁IGBT）。
- 上电桥臂检测：变频器上电后，测量直流母线电压是否正常，若三相桥臂存在直通（如U/V/W相同时导通），需检查驱动信号是否有互锁逻辑异常。
- 散热问题：IGBT模块散热不良可能导致过热击穿，需检查散热器风扇是否运转正常、导热硅脂是否老化。
- 主回路绝缘：使用兆欧表检测直流母线与地之间的绝缘电阻，若绝缘过低（如小于1MΩ），可能存在漏电导致误报。
- 控制板故障：若以上均正常，可能是控制板上的CPU或相关芯片故障，需更换控制板测试。
通过以上案例可见，变频器SC故障的维修需遵循“先外部后内部、先简单后复杂”的原则，结合仪器检测逐步定位，避免盲目更换元件，日常维护中需注意电网质量、散热通风及负载匹配,以减少故障发生。
