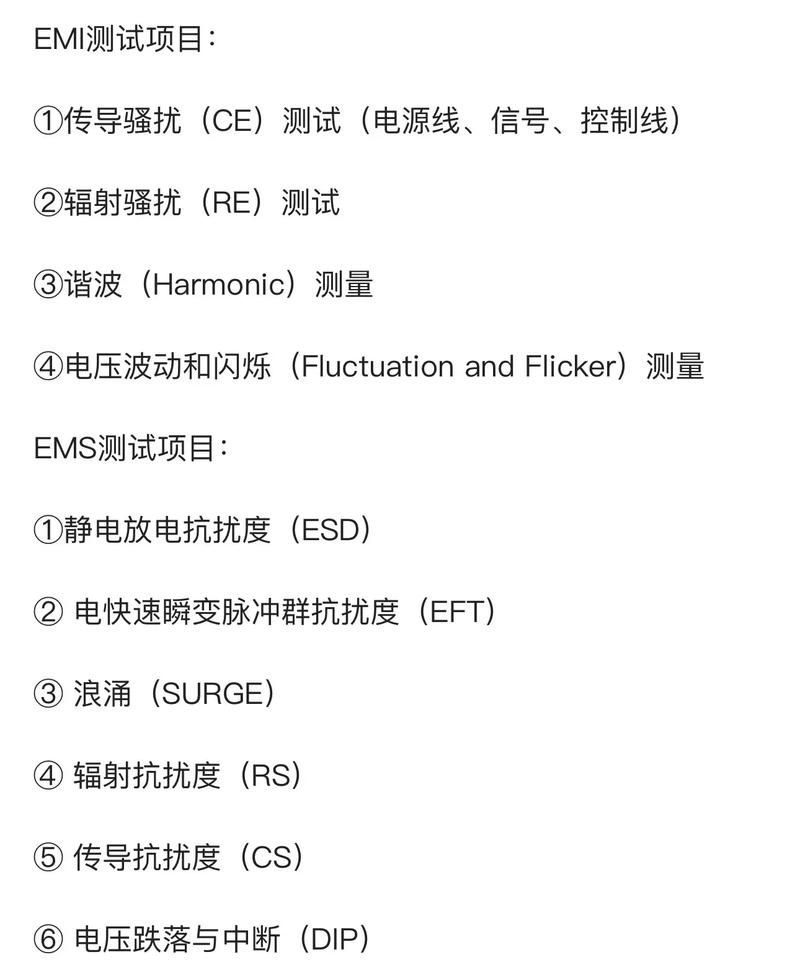

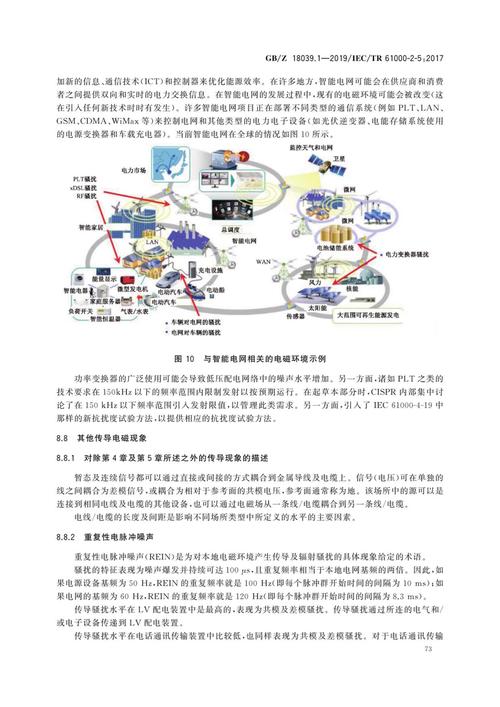

EMC问题通常分为两大类：

1. EMI (Electromagnetic Interference)：设备自身产生的电磁骚扰，对其他设备造成干扰（骚扰源 -> 被干扰设备）。
2. EMS (Electromagnetic Susceptibility)：设备抵抗外部电磁骚扰的能力，即抗干扰能力（骚扰源 -> 被干扰设备）。

下面我们围绕这两个方面,结合具体案例进行讲解。

开关电源的传导骚扰与解决方案 (EMI问题)

场景描述： 一台新产品在研发测试中，其内置的开关电源在进行传导骚扰测试（在电源线上测量高频噪声）时，测试结果远超国际标准（如CISPR 32或FCC Part 15 Class B）的限值值,导致测试失败。

问题分析： 开关电源的核心是高频开关动作（通常在几十kHz到几MHz），当MOSFET或IGBT快速导通和关断时，会产生一个极高的电压变化率（dv/dt）和电流变化率（di/dt），这种快速变化的信号富含大量高频谐波能量，它会通过电源线这个“天线”向外辐射，并以传导的方式“污染”整个供电网络，影响连接在同一电网上的其他设备（如音响产生“嗡嗡”声，导致网络丢包等）。

解决方案与原理讲解：

这是一个典型的“骚扰源（开关管）- 耦合路径（电源线）- 敏感设备（其他电器）”模型，我们的策略就是在这三个环节上做文章，其中最有效、最经济的是在耦合路径上“堵截”。

方案1：在输入端加装X电容和共模电感 (最核心的解决手段)

X电容 (Differential-Mode Capacitor, X-Cap)

• 作用： 抑制差模骚扰。
• 原理： 差模骚扰是指火线和中线之间存在的、相位相反的噪声电流，它像一个“串扰”信号，叠加在正常的50/60Hz工频上，X电容就并联在火线和零线之间，对于高频噪声来说，它相当于一个低阻抗通路，让噪声电流直接通过电容流回电源源端，而不是“泄漏”到外部电网中。
• 选型要点：
  • 安全： 因为它直接跨接在火线零线之间，万一电容失效，可能会导致触电危险，所以必须使用经过安全认证（如UL, VDE）的X1/X2级电容。
  • 容值： 通常在nF（纳法）级别，如0.1μF, 0.22μF，容值越大，对低频噪声的抑制效果越好,但也要考虑成本和体积。

共模电感 (Common-Mode Choke, CM Choke)

• 作用： 抑制共模骚扰。
• 原理： 共模骚扰是指火线和中线上存在的、相位相同的噪声电流，这种噪声通常是由于开关管与散热器（通常接大地）之间的高频寄生电容耦合产生的，共模电感的神奇之处在于它对差模信号（正常电流）和共模信号（噪声电流）呈现完全不同的阻抗。
  • 对于差模电流（火线进，零线出）： 两个线圈产生的磁通量相互抵消，电感量极小，相当于一根导线,对正常电流几乎没有阻碍。
  • 对于共模电流（火线和零线同时有同向噪声电流）： 两个线圈产生的磁通量相互叠加，电感量变得非常大，对高频噪声电流呈现高阻抗,从而极大地衰减了噪声。
• 选型要点：
  • 电感量： 通常在几mH（毫亨）到几十mH。
  • 额定电流： 必须能承受设备正常工作的最大电流,否则会饱和而失效。

Y电容 (Common-Mode Capacitor, Y-Cap)

• 作用： 进一步抑制共模骚扰,为共模噪声提供一条对地的泄放通路。
• 原理： Y电容一端接在火线或零线上，另一端接在设备的安全地（PE）上，它将共模噪声电流旁路到大地，而不是让它通过电源线“发射”出去。
• 选型要点与安全：
  • 安全： Y电容连接在“高压-地”之间，万一电容失效，漏电流可能通过外壳对人身造成危险，因此必须使用Y1/Y2级安全认证电容,其漏电流有严格限制。
  • 容值： 容值很小，通常在pF（皮法）级别，如1nF, 2.2nF，容值不能太大，否则会增加漏电流,带来安全隐患。

最终电路效果： 通过在开关电源的输入端串联共模电感，并在L-N、L-G、N-G之间并联X电容和Y电容，构成一个低通滤波器，它让50/60Hz的工频电流顺畅通过，同时将高频噪声（骚扰）牢牢地“锁”在电源内部或安全地泄放掉,从而顺利通过传导骚扰测试。

电机驱动电路的辐射发射超标与解决方案 (EMI问题)

场景描述： 一台设备包含一个大功率直流电机驱动器，在辐射发射测试（在开阔场或电波暗室中，用天线测量空间中的电磁场强度）时，在100MHz和300MHz附近出现两个很高的尖峰,超标严重。

问题分析： 电机驱动器工作时，功率MOSFET以非常高的频率（如20kHz）和速度进行开关，其集电极-发射极的电压波形（Vds）是一个包含丰富高频谐振的方波，这个快速变化的电压（高dv/dt）通过以下方式将能量辐射到空间：

1. 天线效应： 连接到MOSFET的PCB走线、电机电缆、散热器等，只要其尺寸接近骚扰频率的四分之一波长（λ/4），就会变成高效的发射天线。

   300MHz的波长是1米，其λ/4是25cm，一根长度超过10cm的电机电缆,在300MHz附近就可能是一个很好的天线。

2. 空间耦合： 强大的电磁场直接耦合到设备外壳或附近的信号线上。

解决方案与原理讲解：

这是一个“骚扰源（开关管）- 耦合路径（PCB/电缆）- 空间”的辐射模型，解决思路是：减小源头的强度、切断耦合路径、做好屏蔽。

方案1：优化PCB布局 (从源头抑制)

• 减小环路面积：
  • 原理： 根据法拉第电磁感应定律，变化的电流流过环路会产生变化的磁场，向外辐射能量，环路面积越大,辐射越强。
  • 实践： 开关电流的路径（从输入电容 -> MOSFET -> 电机 -> 回到输入电容）必须形成一个最小化的电流环路，在PCB布局时，要让功率地（PGND）和驱动信号的回流路径尽可能“紧贴”主功率路径，形成一个紧凑的“地平面”。
• 优化驱动回路：
  • 原理： MOSFET的栅极驱动回路也是一个高频环路，其阻抗和电感会影响开关速度,并产生辐射。
  • 实践： 驱动电阻要尽量靠近MOSFET的栅极和源极，驱动IC的旁路电容也要尽可能靠近其电源引脚,减小驱动回路的面积。
• 使用完整地平面：
  • 原理： 一个完整的地平面能为所有信号电流提供最低阻抗的回流路径,有效屏蔽和隔离噪声。
  • 实践： 在PCB底层铺满铜作为地平面，并将功率地和信号地在单点连接（或通过磁珠/0欧电阻连接）,避免功率噪声通过地线串扰到敏感的控制电路。

方案2：对电机电缆进行滤波和屏蔽 (切断耦合路径)

• 安装磁环：
  • 原理： 磁环（铁氧体磁芯）对高频噪声呈现高阻抗，相当于一个可串联在电缆上的、非辐射性的共模电感，它可以有效衰减电缆上的共模电流,从而减小其天线效应。
  • 实践： 将磁环套在电机电缆上，尽量靠近设备的出口处,必要时可以多绕几圈。
• 使用屏蔽电缆：
  • 原理： 屏蔽层将电缆内部的导线与外部的电磁场隔离开来，如果屏蔽层两端良好接地，它可以为外部耦合的噪声提供一个低阻抗的旁路路径（类似于Y电容的作用）,从而保护内部信号。
  • 实践： 使用带屏蔽层的电机电缆，并将屏蔽层360度环接在设备外壳的金属接地点上，而不是简单地拧成一股线再接地,这能确保屏蔽电流有完整的回流路径。

方案3：对驱动器进行金属屏蔽 (隔离空间)

• 原理： 将整个电机驱动器模块用一个金属外壳（铝或钢）包起来，这个外壳就像一个法拉第笼，能将内部的电磁场束缚住,防止其泄漏到外部空间。
• 实践：
  • 金属外壳必须是一个完整的导电体。
  • 所有穿过屏蔽外壳的线缆（如电源线、信号线）都必须通过滤波连接器或馈通电容进入，否则电缆会像“漏水管”一样将噪声引出外壳。
  • 外壳的接缝处要保证良好的电气接触,可以使用导电衬垫或增加螺丝数量。

通过以上组合拳,通常能将辐射发射水平降低到标准限值以内。

微控制器系统在电机噪声环境下的死机问题 (EMS问题)

场景描述： 一台设备，其核心是一个微控制器，通过一个长电缆连接到一个远端的传感器，当附近的大功率电机启动或运行时,MCU系统会频繁死机或复位。

问题分析： 这是一个典型的抗干扰能力不足的EMS问题，电机启动时会产生强大的电磁脉冲，通过空间耦合或电源线耦合，在MCU系统的电源线和I/O信号线上感应出很高的瞬时电压（浪涌或尖峰），这个电压如果超过了MCU的供电电压或I/O引脚的耐压极限，就会导致其逻辑紊乱，程序跑飞,甚至损坏芯片。

解决方案与原理讲解：

这是一个“骚扰源（电机）- 耦合路径（电源/信号线）- 敏感设备（MCU）”的模型，解决思路是：增强设备自身的“免疫力”。

方案1：电源输入端的防护 (加固“血管”)

• 增加TVS管或压敏电阻：
  • 原理： TVS（Transient Voltage Suppressor）二极管和压敏电阻是一种电压敏感元件，在正常电压下，它们呈现高阻抗，几乎不耗电，当电压瞬间超过其“钳位电压”时，它会瞬间导通，将巨大的浪涌电流旁路到地,从而将输出电压钳制在一个安全的水平。
  • 实践： 在MCU的电源输入端，靠近电源引脚处,并联一个合适的TVS管到地。
• 增加π型滤波电路：
  • 原理： 在电源线上串联一个电感（或磁珠），并联两个电容（一个到地，一个在输入输出之间），构成π型滤波,它对电源线上的高频噪声和浪涌有很好的抑制作用。
  • 实践： 在MCU的电源入口处，使用一个磁珠串联在VCC线上，再在VCC和GND之间放置一个0.1μF的陶瓷电容进行去耦。

方案2：信号线上的防护 (加固“神经”)

• 使用TVS二极管或气体放电管：
  • 原理： 与电源防护类似，在信号线（如UART, I2C, CAN总线）和地之间并联TVS管，当信号线上感应出浪涌电压时，TVS管迅速导通，将电压钳位,保护后端的MCU引脚。
  • 实践： 在所有进入MCU的外部信号线上,靠近连接器处放置TVS管阵列。
• 增加光耦或磁隔离：
  • 原理： 这是最高级别的隔离方案，光耦通过光来传递信号，输入和输出在电气上是完全隔离的，磁隔离（如ADI的ADuM系列数字隔离器）则通过磁场耦合传递信号,它们都能彻底切断地环路和共模噪声的传导路径。
  • 实践： 对于从外部进入MCU的、可能携带严重噪声的信号（如来自电机现场的传感器信号）,使用光耦或数字隔离器进行电气隔离。

方案3：软件层面的“免疫力”提升 (加固“大脑”)

• 看门狗：
  • 原理： 看门狗是一个独立的定时器，MCU需要在规定时间内“喂狗”（复位定时器），如果程序跑飞，无法按时喂狗，看门狗就会强制复位整个系统，使系统从初始状态重新运行,避免死机。
  • 实践： 在MCU中集成硬件看门狗,并在程序的主循环中正确地喂狗。

通过硬件（加固电源和信号）和软件（增加看门狗）相结合的方式,可以极大地提高系统在恶劣电磁环境下的稳定性和可靠性。

通过以上三个实例,我们可以总结出EMC设计的核心思想：

1. 源头抑制： 在骚扰产生的地方就把它解决掉，比如优化PCB布局、降低开关速度（但会影响效率）。
2. 切断路径： 阻止骚扰能量从耦合路径上通过，这是最常用、最有效的方法，比如滤波（共模电感、X/Y电容）、屏蔽（磁环、法拉第笼）、接地（优化接地策略）。
3. 提高免疫力： 增强设备抵抗骚扰的能力，比如增加TVS管、使用隔离器件、软件看门狗。

EMC设计不是“亡羊补牢”的调试工作，而应该是在产品设计之初就贯穿始终的系统性工程，理解其背后的物理原理，才能在遇到实际问题时,快速定位并找到最合适的解决方案。
