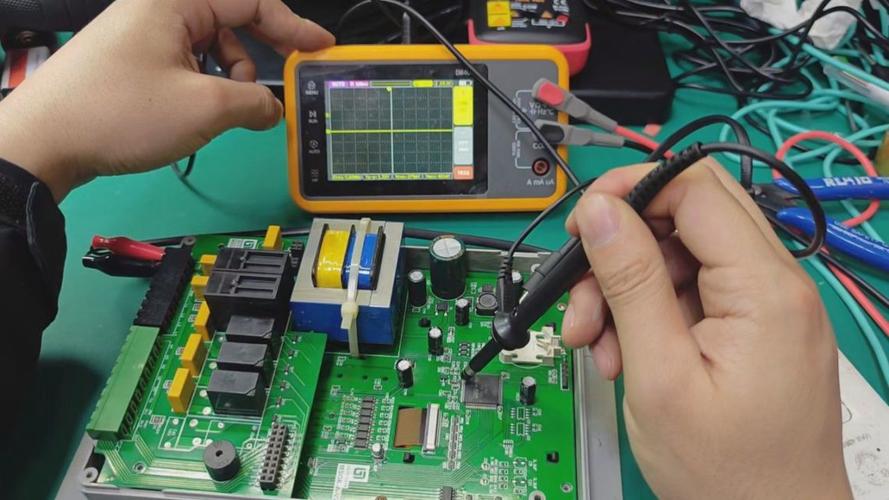

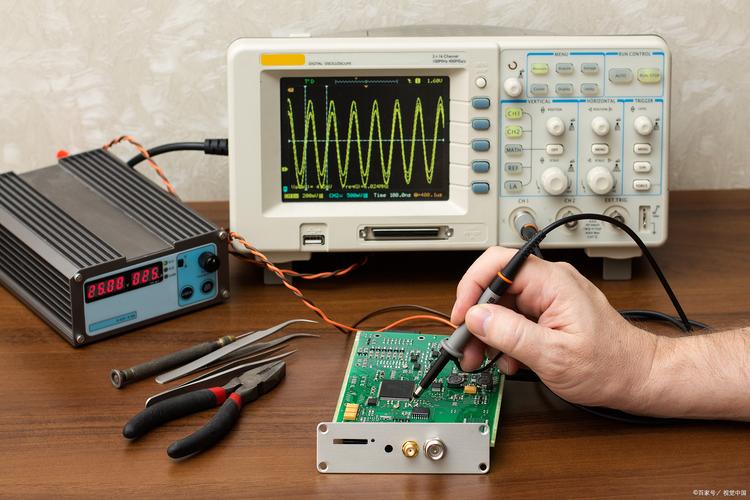

示波器是开关电源维修中不可或缺的工具,其正确使用能有效提升故障诊断效率，在使用示波器检测开关电源时，需先确保设备安全，如隔离变压器使用、接地规范等，避免因电源波动或高压部分引发触电或仪器损坏，测试前需根据开关电源类型（如AC/DC、DC/DC）选择合适的探头，一般推荐使用高压差分探头测量开关管漏极、源极等高压节点，普通无源探头则适用于低压控制信号检测，探头衰减比例需与示波器通道设置匹配，确保波形幅度准确。
开关电源常见故障包括输出电压异常、无输出、噪声过大等，使用示波器排查时，应先测量输入电压是否正常，再依次检测关键波形：如PWM控制芯片的输出驱动波形（频率、占空比是否正常）、开关管G极驱动波形（有无振荡、过冲）、变压器原副边电压波形（判断是否振荡或短路），若输出电压偏低，需检测次级整流二极管正反向压降、输出滤波电容ESR，同时观察原边电流波形是否过小，判断是否因负载短路或反馈环路异常导致，对于噪声问题，需重点检查开关节点（如漏极）的振铃现象，通常与缓冲电路参数不当或PCB布局有关。
维修过程中,示波器设置需注意：带宽至少为被测信号频率的5倍，采样率不低于10倍信号频率，以避免混叠失真，时基设置应完整显示1-2个开关周期，便于分析波形细节，触发模式建议选择“边沿触发”，触发源选相关通道，触发电平设置在波形幅度的50%左右，若波形不稳定，可尝试“单次触发”或调整触发释抑时间，需注意示波器接地夹与被测电路的连接点，避免因接地环路引入干扰，尤其在测量高频开关信号时，差分探头能有效消除共模干扰。
针对开关电源的维修,以下为关键检测点及正常参数参考（以反激式电源为例）：
| 检测点 | 正常波形特征 | 常见异常现象 | 可能原因 |
|---|---|---|---|
| PWM驱动信号（G极） | 方波，频率50-100kHz，占空比<50% | 无波形、占空比过大 | 控制芯片损坏、反馈回路失效 |
| 开关管漏极（D极） | 高频振荡波形，上升沿陡峭 | 振铃严重、波形畸变 | 缓冲电路异常、寄生参数过大 |
| 输出电压纹波 | 50mVpp以下（低压电源） | 纹波过大、低频振荡 | 滤波电容失效、闭环参数不当 |
| 变压器副边整流波形 | 脉冲状，与原边同步 | 无脉冲、脉冲幅度低 | 整流二极管开路、变压器短路 |
维修时需结合万用表测量电阻、电压值，综合判断故障范围，若驱动波形正常但输出为零，需检查次级电路是否开路；若驱动波形异常，则重点排查控制芯片供电、反馈网络及外围元件，对于疑难故障，可逐级断开负载，判断故障位于电源本身还是负载侧。
相关问答FAQs
-
问：使用示波器测量开关电源高压节点时，为何有时会出现波形毛刺或干扰？
答：主要原因包括：① 接地夹与被测点距离过远，引入接地环路干扰；② 探头接地线过长，形成天线效应，拾取空间电磁干扰；③ 示波器带宽不足，无法捕捉高频谐波，解决方法：使用高压差分探头，缩短接地线长度，或在探头尖端就近接地，同时确保示波器带宽满足测试需求。 -
问：开关电源维修中，示波器显示的驱动波形有振荡但占空比正常，可能是什么问题？
答：驱动波形振荡通常由以下原因导致：① 驱动电路阻抗不匹配，如G极串联电阻过大或过小；② 开关管G-S结电容异常，或驱动芯片输出能力不足；③ PCB布局问题，驱动回路面积过大，引入寄生电感，建议检查驱动电阻值、更换驱动芯片或优化PCB布局，缩短驱动回路走线。
