lcd液晶屏驱动板维修是显示设备维护中的重要环节，驱动板作为液晶屏的核心控制部件，负责图像信号处理、电源管理、背光驱动等功能，其故障可能导致屏幕无法显示、显示异常、色彩失真等多种问题，本文将从驱动板常见故障现象、故障诊断流程、关键元件检测与维修方法、维修注意事项及预防措施等方面展开详细说明,帮助维修人员系统掌握驱动板维修技能。
驱动板常见故障现象及初步判断
驱动板故障表现多样，通过观察故障现象可初步判断故障范围,常见故障现象及可能原因如下：
| 故障现象 | 可能原因 |
|---|---|
| 屏幕完全不亮，指示灯不亮 | 电源输入电路故障、保险丝熔断、电源芯片损坏 |
| 屏幕完全不亮，指示灯亮 | 背光驱动电路故障、高压条故障、背光灯珠损坏 |
| 显示黑屏但有声音 | 图像处理芯片故障、LVDS/EDP信号传输故障 |
| 显示花屏、条纹 | 驱动芯片损坏、排线接触不良、存储器故障 |
| 显示色彩异常 | 屏线接口氧化、色彩转换电路故障、驱动程序错误 |
| 屏幕闪烁 | 背光供电不稳定、电源滤波电容失效、同步信号异常 |
初步判断时，需结合用户描述和实际观察，例如指示灯状态是否正常、屏幕是否有微弱光晕、故障是否随温度变化等,这些信息可为后续诊断提供方向。
故障诊断流程与工具准备
驱动板维修需遵循“先易后难、先外后内”的原则，逐步排查故障点,基本诊断流程如下：
-
外观检查：观察驱动板是否有明显烧焦、元件变形、电容鼓包、虚焊等现象，检查排线接口是否有氧化或松动,使用放大镜可进一步检查细小元件的焊接状况。

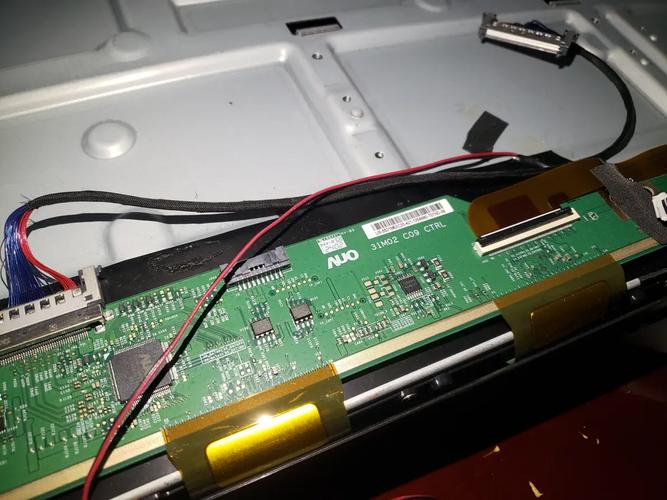

（图片来源网络，侵删） -
电源输入检测：使用万用表测量电源输入端电压是否正常（通常为12V或24V），检查保险丝是否导通，若保险丝熔断，需先排查短路点,避免直接更换保险丝后再次损坏。
-
核心供电检测：驱动板主要电源芯片（如MP1484、AP6233等）的输出电压是否稳定，如3.3V、5V、12V等供电是否正常，若供电异常，需检查电源管理芯片及周边元件（如电感、二极管、电容）。
-
信号传输检测：使用示波器检测LVDS/EDP信号输出端是否有正常的波形，包括数据线时钟线信号，若无信号或信号异常，需检查图像处理芯片（如GMZ955、SSD1963等）及对应电路。
-
背光驱动检测：对于背光不亮故障，需检测高压条（Inverter）的输入电压和输出电压，高压条输出的交流电压通常为几百至一千伏，需使用高压表检测，若背光驱动电路正常,则需检查背光灯珠是否损坏。

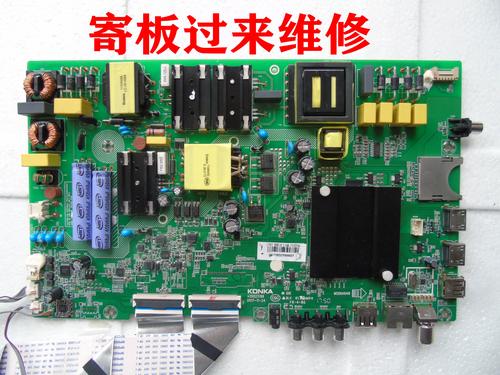

（图片来源网络，侵删）
维修工具准备：万用表（必备）、示波器（检测信号）、电烙铁（焊接元件）、热风枪（拆贴芯片）、放大镜、放大镜、酒精、清洁剂、备用元件（如保险丝、电容、驱动芯片等）。

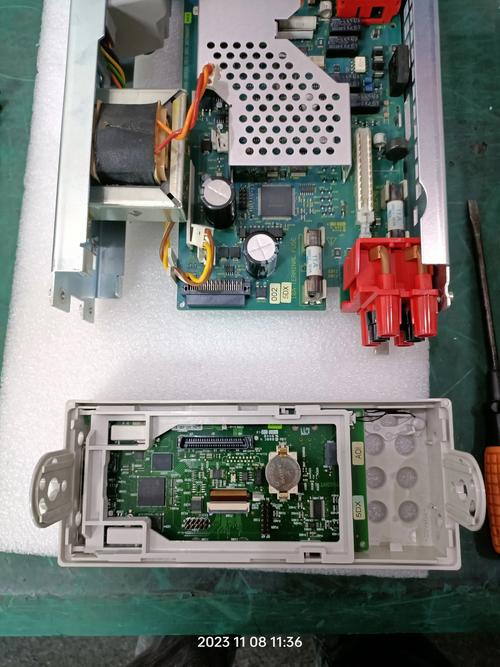

关键元件检测与维修方法
驱动板故障多集中在电源电路、信号处理电路和背光驱动电路,以下为关键元件的检测与维修要点：
-
电源电路维修：电源电路是驱动板的“心脏”，常见故障元件包括保险丝、整流桥、滤波电容、电源管理芯片等，检测时，先测保险丝是否通断，若熔断需用万用表二极管档检测整流桥、开关管是否击穿，滤波电容鼓包或漏电需直接更换，电源芯片若无输出电压且外围元件正常，则需更换芯片，某12V输入驱动板，若保险丝熔断，测得整流桥击穿,更换整流桥和保险丝后恢复正常。
-
信号处理电路维修：图像处理芯片和存储器（如24C02、24C64）是信号处理的核心，若出现花屏、字符乱码等故障，需检测芯片供电是否正常，排线接口是否接触良好，存储器数据丢失可能导致无法开机，需使用编程器重新刷写固件，对于LVDS接口驱动芯片，若输出信号异常，需检查芯片焊接是否虚焊,必要时进行补焊或更换。
-
背光驱动电路维修：高压条故障表现为背光不亮或闪烁，检测时，先测高压条输入电压（如12V）是否正常，再测输出端是否有高压，若无输出，需检查高压条上的开关管、升压变压器、电容等元件，某高压条通电后无输出，测得开关管击穿，更换开关管后恢复正常，背光灯珠损坏可通过断开法分段检测，断开某段灯珠后若恢复正常,则说明该段灯珠损坏。
-
虚焊与接触不良维修：驱动板长期使用后，元件引脚可能出现虚焊，导致接触不良，对于芯片虚焊，可用热风枪重新加热焊接；对于排线接口，可用酒精清洁后重新插拔,必要时更换接口。
维修注意事项与预防措施
-
安全第一：维修前务必断开电源，高压部分需放电处理，避免触电，更换元件时需注意型号参数一致,避免因参数不匹配导致二次故障。
-
防静电措施：驱动板芯片对静电敏感，维修时需佩戴防静电手环，工作台铺设防静电垫,避免人体静电损坏芯片。
-
记录与测试：维修前记录原电路参数，更换元件后需进行全面测试，确保各项功能正常,避免遗留隐患。
-
预防措施：避免驱动板长时间在高温、潮湿环境下使用，定期清洁接口，减少插拔次数,可有效延长驱动板使用寿命。
相关问答FAQs
问：驱动板维修时，如何判断是芯片损坏还是虚焊？
答：判断芯片损坏还是虚焊可通过以下方法：1. 观察芯片引脚是否有明显的裂纹或虚焊痕迹；2. 使用万用表测量芯片各引脚对地阻值，与正常板对比，若阻值异常且外围元件正常，则可能芯片损坏；3. 用热风枪对芯片重新加热焊接后若故障消失，则为虚焊；若故障依旧,则需更换芯片。
问：维修后出现显示闪烁但其他功能正常，可能是什么原因？
答：显示闪烁通常与背光供电或同步信号有关，1. 检查背光驱动电路的滤波电容是否失效，导致供电不稳定；2. 检测LVDS信号的时钟线是否正常，若时钟信号异常可能导致显示不同步；3. 检查驱动板与屏线接口是否接触良好，排线损坏也可能导致闪烁，可通过更换滤波电容、重新插拔排线或检测信号线逐步排查。
