tv4205电源板维修是电视维修中常见且重要的环节，该电源板广泛应用于多种液晶电视型号，其性能稳定与否直接关系到电视的整体工作状态，维修时需遵循系统化的检测流程，结合电路原理分析故障现象，才能快速定位问题并有效解决，以下从电路结构、常见故障、维修步骤、关键元件检测及注意事项等方面进行详细阐述。

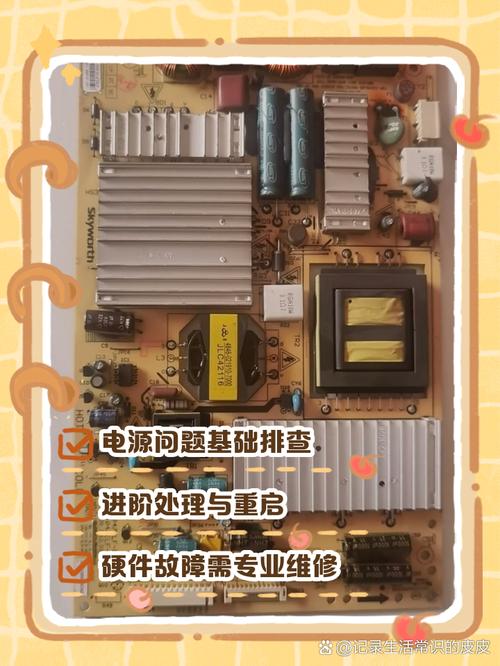

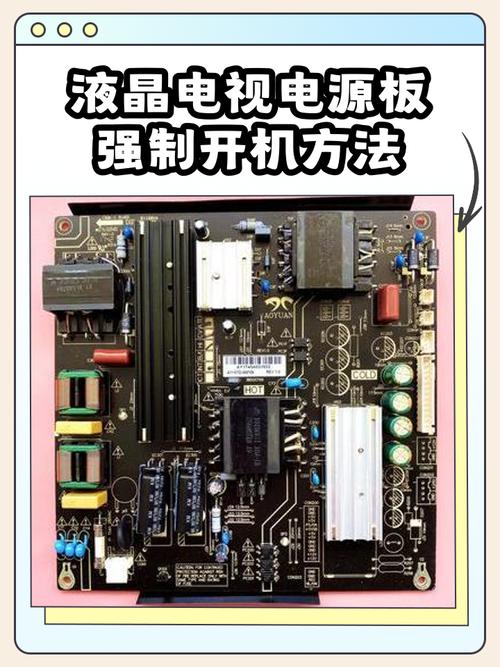

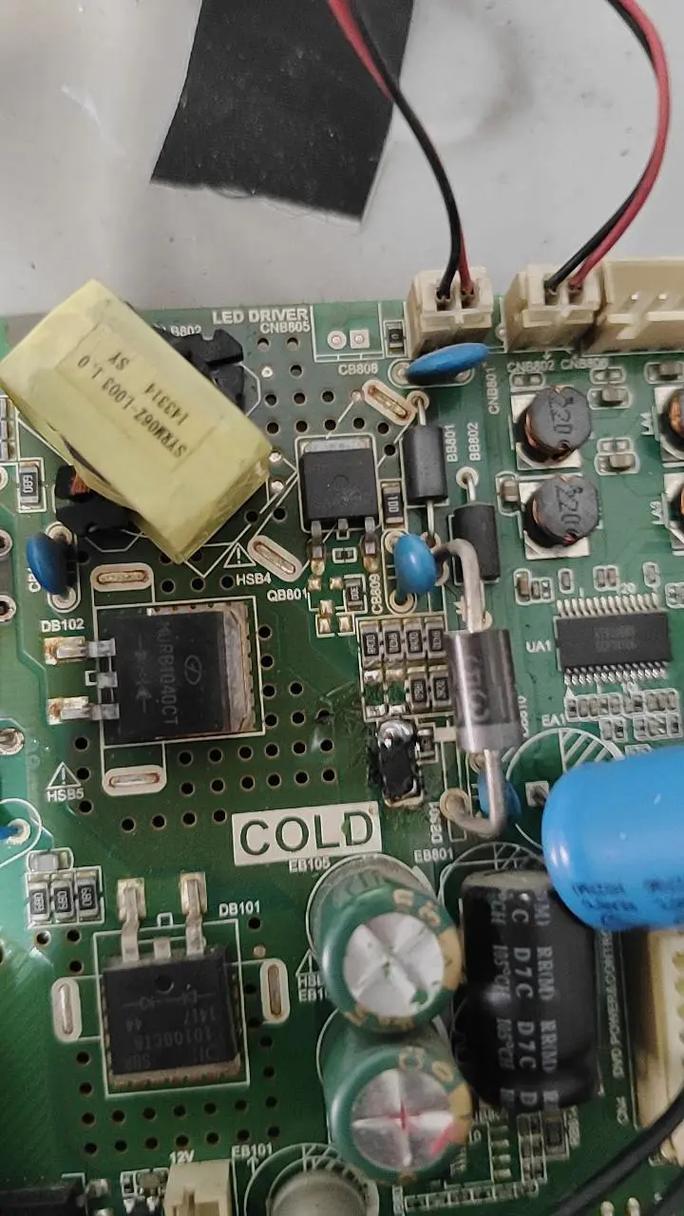

tv4205电源板采用典型的开关电源拓扑结构，主要由输入滤波、PFC（功率因数校正）电路、主电源电路、待机电路及保护电路等部分组成，输入滤波部分包括保险丝、压敏电阻、共模电感及滤波电容，用于市电输入的浪涌抑制、滤波及防干扰；PFC电路通过升压式变换器将市电整流后的脉动电压提升至稳定的直流电压（通常为380V左右），同时提高功率因数；主电源电路以PWM控制器（如SG6841、LD7552等）为核心，通过高频变压器隔离降压，产生12V、24V等电压供给电视主板及背光驱动板；待机电路则负责在待机状态下维持微功耗工作，控制主电源的启停；保护电路包括过压、过流、过热保护等，确保电源板异常时能及时切断输出,防止故障扩大。
在维修实践中，tv4205电源板的常见故障主要表现为无电压输出、输出电压异常、屡损保险丝、电源发出异响等，针对无电压输出故障，首先应检查市电输入部分是否正常，如保险丝是否熔断、压敏电阻是否击穿、共模电感是否开路等，若保险丝熔断，需进一步检测PFC开关管（如2SK3562、STP15N60等）、主电源开关管、整流桥等元件是否存在短路现象，避免直接更换保险丝后再次通电导致故障扩大，若保险丝完好，则需测量PFC输出电压是否为380V左右，若电压过低或无电压，可能是PFC驱动电路（如PFC控制器IC、驱动变压器、反馈电路）故障；若PFC电压正常但主电源无输出，应重点检查PWM控制器是否起振、开关管是否损坏、光耦反馈电路是否异常及副边整流二极管是否开路。
对于输出电压异常的故障，需结合具体电压值进行分析，12V电压偏高可能是稳压反馈电路（如TL431、光耦）失效或取样电阻变值所致；24V电压偏低则需检查主电源滤波电容是否容量下降、开关管性能是否不良或负载是否存在短路，若电源板发出“吱吱”异响，通常表明电源处于保护状态，可能是负载过重或电源本身存在振荡问题，需断开负载电压检测，若断开后电压恢复正常，则故障在负载侧；若仍异常,则需检查主电源振荡电路及保护电路元件。
维修tv4205电源板时，需借助万用表、示波器等工具进行检测,关键检测点及正常参数如下表所示：
| 检测部位 | 正常参数范围 | 故障判断依据 |
|---|---|---|
| 保险管两端电阻 | 几十至几百欧（视机型） | 阻值为0，说明后级存在短路元件 |
| PFC输出端电压 | 380V±10% | 低于300V或为0，PFC电路未工作 |
| 主电源12V输出 | 12V±0.2V | 电压为0或波动大，主电源或负载异常 |
| PWM控制器供电脚 | 12-18V | 无电压，可能导致控制器不工作 |
| 光耦发光侧电压 | 1-2V | 电压异常，反馈电路故障 |
在实际维修中，需注意以下几点：一是先断开负载，判断故障是否在电源板本身，避免负载短路导致电源二次损坏；二是更换元件时尽量选用同型号或参数相近的元件，尤其是开关管、电解电容等关键元件；三是维修后需全面检测保护电路功能，防止保护失效引发更严重故障；四是对于PFC电路中的大容量滤波电容，需先放电后再操作,避免触电风险。
tv4205电源板的待机电路故障也较为常见，表现为待机无电压或无法启动，待机电路通常由小型变压器辅助供电，检测时应重点待机控制IC（如TEA1523）及周边元件，如待机电源开关管、稳压二极管等，若待机电压正常但无法启动主电源，需检查待机控制信号是否送达主电源PWM控制器,相关控制三极管是否击穿或开路。
tv4205电源板维修需熟悉其电路结构，掌握常见故障的分析方法，遵循“先易后难、先输入后输出、先电源后负载”的检测原则，通过电压、电阻、波形测量等手段逐步定位故障点，同时注意维修安全及元件代用规范,才能有效提高维修效率和质量。
相关问答FAQs：
Q1：tv4205电源板屡损保险丝，如何快速定位故障点？
A：屡损保险丝通常说明后级存在短路故障，首先断开PFC电路输出端与主电源的连接，测量PFC开关管D-S极间电阻及整流桥是否击穿；若正常，再检查主电源开关管是否对地短路，以及输入滤波电容是否漏电，需检查PFC驱动电阻是否变值、驱动IC是否损坏,避免仅更换保险丝后再次通电导致元件炸裂。
Q2：tv4205电源板输出电压纹波过大，可能的原因有哪些？
A：输出电压纹波过大一般与滤波电路或开关振荡电路有关，常见原因包括：输出滤波电容容量下降或ESR增大（需用电容表检测或代换验证）；开关管性能不良导致开关损耗增加；PWM控制器振荡频率异常或反馈补偿电路元件变值；高频变压器漏感过大或绕组松动，可通过示波器测量纹波波形,重点检查滤波电容及开关管工作状态。
