在电子测量领域,示波器作为不可或缺的工具，其技术能力的优劣直接决定了测试结果的准确性与效率，技术能力比对示波器时，需从带宽、采样率、存储深度、触发系统、分析功能及易用性等多个维度综合评估，不同应用场景对各项指标的需求差异显著，理解这些核心参数的内在逻辑与实际意义，是选择合适示波器的关键。

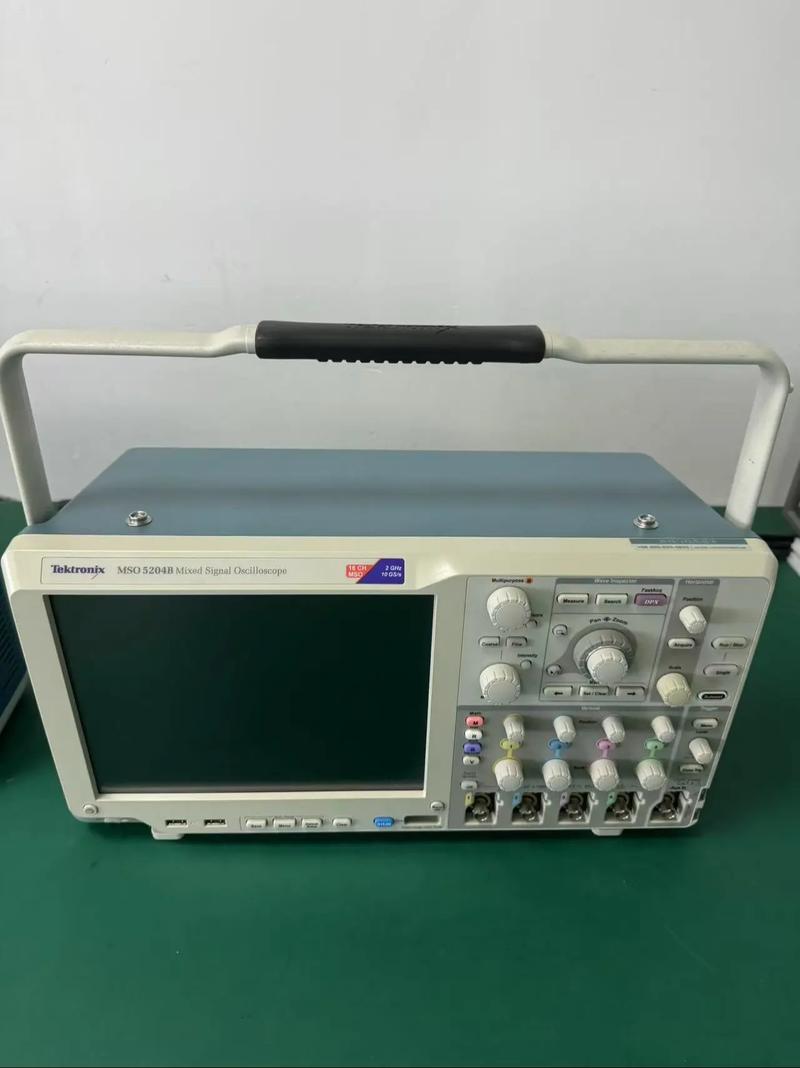

带宽是衡量示波器性能的首要指标,指示波器能够准确测量的信号频率范围，通常定义为示波器对正弦波信号 amplitude 衰减到-3dB时的频率，带宽直接决定了示波器可观测信号的最高频率分量，根据奈奎斯特采样定理，采样率至少为信号带宽的2倍，但实际工程中建议采样率达到带宽的5倍以上，以确保波形细节的精确捕捉，测量100MHz的数字信号时，至少需要500MHz以上的采样率才能避免混叠失真，存储深度则决定了示波器一次性采集的数据量，其计算公式为存储深度=采样率×采样时间，高存储深度在捕获低频信号瞬态事件（如电源开关浪涌）或高频信号长时间波形时尤为重要，避免因存储不足导致波形截断，触发系统是稳定捕获重复信号的关键，现代示波器支持多种触发模式，如边沿触发、脉宽触发、斜率触发及协议触发等，高级协议触发功能（如I2C、SPI、UART）可直接解析总线信号，定位通信异常，大幅提升调试效率。

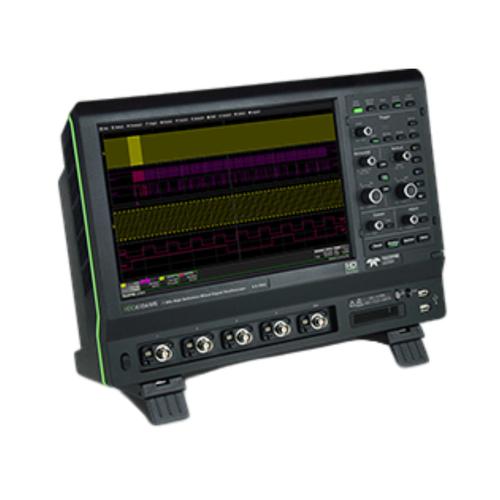

分析功能方面,示波器从基本的电压-时间测量扩展至丰富的数学运算与频域分析，FFT（快速傅里叶变换）功能可将时域信号转换为频谱图，便于分析信号的谐波、噪声及频率特性；波形叠加与统计功能（如均值、最大值、最小值、抖动分析）可揭示信号稳定性；部分高端示波器还集成矢量网络分析仪（VNA）或功率分析仪功能，满足射频电源等特殊测试需求，易用性同样影响测试效率，包括屏幕分辨率（如高清LCD vs. OLED）、更新率（波形刷新率）、操作逻辑（如菜单层级深度）及连接性（如LAN、USB、GPIB接口），触控屏与自动化测试脚本（支持Python/LabVIEW）可进一步简化复杂测试流程。
为直观对比不同档次示波器的技术能力,以下表格列举了入门级、中端及高端示波器的核心参数差异：
| 参数类别 | 入门级示波器（如100MHz带宽） | 中端示波器（如500MHz带宽） | 高端示波器（如1GHz以上带宽） |
|---|---|---|---|
| 带宽 | 50-200MHz | 200MHz-1GHz | 1GHz-100GHz |
| 采样率 | 1GSa/s-5GSa/s | 5GSa/s-20GSa/s | 20GSa/s-120GSa/s |
| 存储深度 | 1Mpts-10Mpts | 10Mpts-100Mpts | 100Mpts-1Gpts |
| 通道数 | 2-4通道 | 4通道 | 4-8通道（差分通道可选） |
| 触发类型 | 边沿、脉宽、斜率 | 协议触发、串行触发 | 高级协议触发（如PCIe、USB4） |
| 分析功能 | FFT、光标测量 | 矢量分析、眼图、抖动分析 | 实时频谱分析、功率分析 |
| 更新率 | 50,000wfms/s | 500,000wfms/s | >1,000,000wfms/s |
| 接口 | USB、LAN | USB、LAN、GPIB | USB、LAN、GPIB、PXIe |

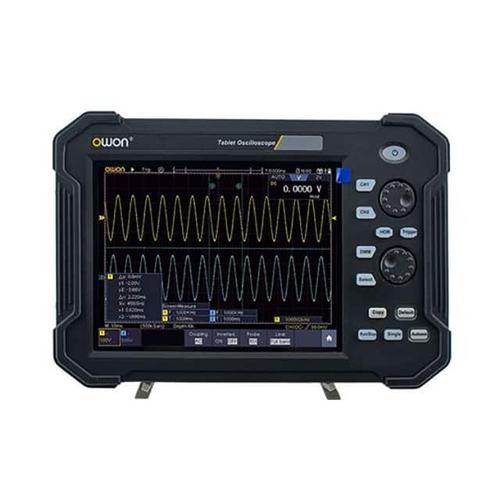

在实际应用中,需根据测试对象选择合适的示波器，消费电子产品的电源调试中，关注纹波与瞬态响应，需高存储深度与高分辨率；射频电路设计则依赖高带宽示波器与实时频谱分析功能；而汽车电子的CAN/LIN总线测试，则需强大的协议触发与错误统计能力，示波器的探头匹配度同样关键，高带宽探头需考虑负载效应与接地电感，避免引入测量误差。
相关问答FAQs：
Q1：示波器带宽是否越高越好？
A1：并非如此，带宽需根据被测信号最高频率分量选择，一般遵循“五倍法则”，即带宽≥5×信号最高频率，过高带宽可能导致噪声增加、成本上升，且对低频信号测试无实质提升，需在预算与需求间平衡。
Q2：存储深度不足会导致什么问题？如何解决？
A2：存储深度不足会导致波形截断，无法捕捉完整事件（如偶发毛刺、电源启动过程），解决方法包括：降低采样率（牺牲时域分辨率以换取更长记录时间）、使用分段存储（Segmented Acquire）功能，或选择更高存储深度的示波器。
