变频器驱动电路的维修需要系统性的思路和严谨的操作流程，涉及电路分析、故障定位、元器件检测及功能验证等多个环节，以下从维修准备、核心检修步骤、常见故障处理及注意事项等方面展开详细说明。

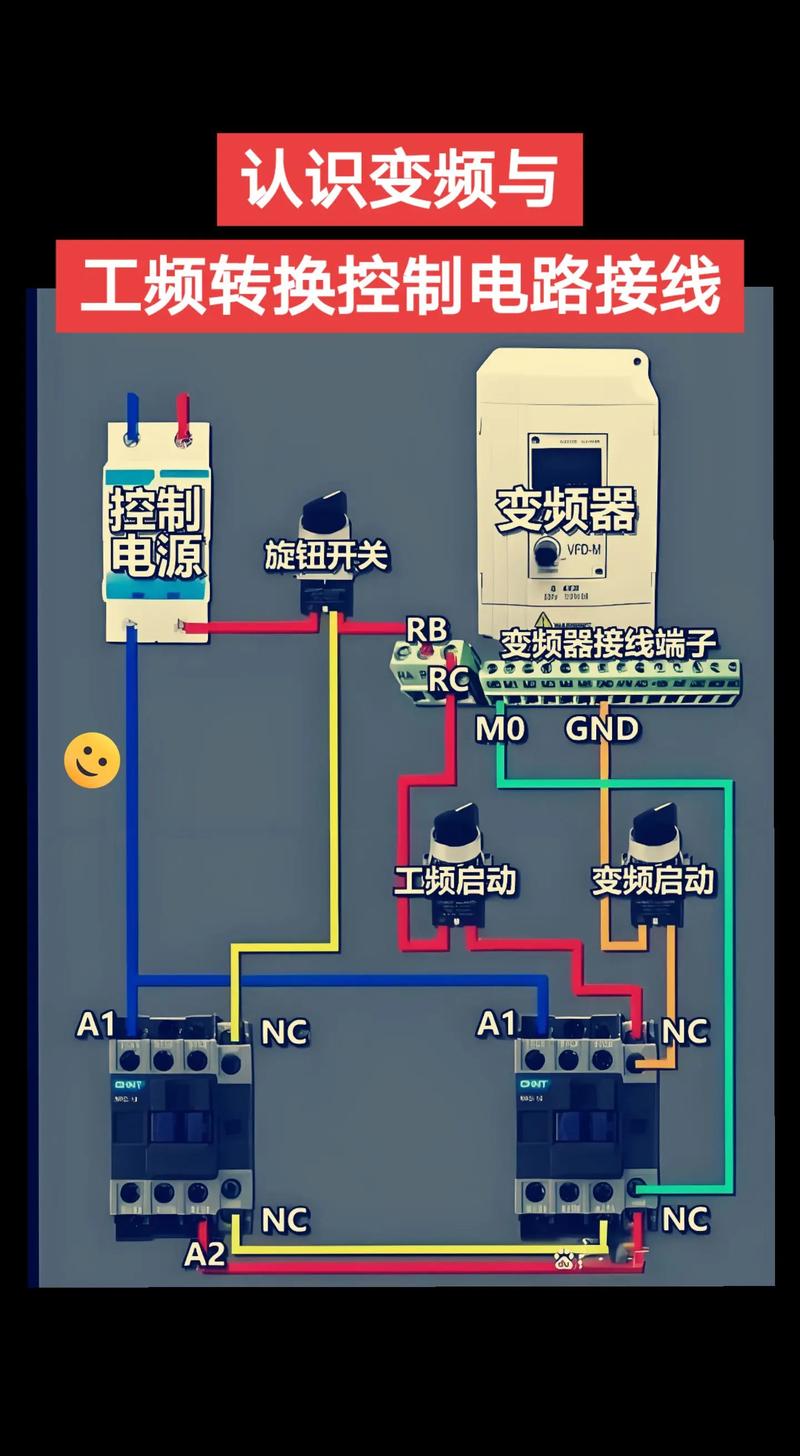

（图片来源网络，侵删）
维修前的准备工作
- 安全防护：变频器断电后，需等待直流母侧电容充分放电（使用万用表测量，确保电压低于36V），避免残留电压触电或损坏测试设备，佩戴防静电手环，防止静电击穿功率器件。
- 工具与资料准备：备示波器、万用表（电容档、二极管档、电阻档）、逻辑分析仪、隔离变压器、焊接工具（恒温烙铁、吸锡器）及变频器电路原理图、维修手册，重点熟悉驱动电路拓扑结构（如典型的光耦+IGBT模块驱动电路）。
- 故障现象确认：向用户了解故障发生背景（如是否伴随异响、冒烟、停机报警等），记录变频器显示的故障代码（如OC、OU、SC等）,初步判断故障范围。
驱动电路的核心检修步骤
驱动电路的核心功能是接收控制板的PWM信号，隔离并放大后驱动IGBT/MOSFET的导通与关断，检修需围绕“信号输入-隔离-放大-输出-保护”链路展开。
外观与初步检查
- 目视检查：观察驱动电路板是否有明显烧焦、元件鼓包、虚焊、PCB板发黑或腐蚀痕迹，重点检查IGBT模块、驱动IC（如HCPL3120、TLP250）、光耦、电阻电容等关键元件。
- 电阻测量：断电状态下，用万用表二极管档测量IGBT的G-E、C-E极间电阻（正常时G-E正向电阻约3-10kΩ，反向电阻无穷大；C-E正向压降约0.5-0.7V，反向电阻无穷大），若短路或阻值异常，需更换IGBT模块。
电源供电检测
驱动电路通常有独立的电源（如+15V/-8V或+20V/-10V），由开关电源模块提供。
- 电压测量：上电（不接电机）后，用万用表测量驱动电源输出端电压是否稳定，波动应小于±5%，若电压异常，需检查开关电源的反馈电路（如TL431、光耦）、整流桥及滤波电容。
- 滤波电容检测：用电容表测量滤波电容容量，若容量衰减超过20%或ESR增大，需更换（电容失效会导致电压纹波过大，引发驱动信号振荡）。
信号通路检查
- 输入信号检测：用示波器测量光耦输入侧信号（来自控制板的PWM信号），确认频率、幅值是否正常（如PWM频率0-20kHz，幅值5V/3.3V），若无信号，需排查控制板输出及排线连接。
- 光耦隔离检测：光耦是输入输出的关键隔离元件，需检测其性能：
- 输入侧：在光耦输入端施加5V信号（串联1kΩ限流电阻），正向导通时压降约1.1-1.3V；
- 输出侧：正常时光耦输出侧（接收端）导通时CE极压降约0.8-1.2V，关断时电阻无穷大，若光耦无输出或输出异常，需更换（常见型号如TLP250、PC817）。
- 驱动IC与放大电路检测：驱动IC（如IR2110、UC3845）负责信号放大，需检查其供电、输入输出脚波形，IR2115的HO（上桥臂输出）、LO（下桥臂输出）脚应有互补的PWM波形，死区时间约0.5-2μs，若波形畸变或缺失，需检查IC供电、自举电容（如上桥臂驱动用的自举电容容量是否足够）及外围电阻。
保护电路检测
驱动电路通常具备过流、过压、欠压保护功能，需验证保护电路是否误动作或失效：
- 过流检测：检测电流检测回路（如霍尔传感器、采样电阻）输出信号是否正常，若过流阈值偏低或信号异常，可能导致误报OC故障；
- 欠压保护：检测驱动电源电压是否低于欠压保护阈值（如+15V低于12V时触发保护），若保护电路失效，可能引发IGBT过热损坏。
动态测试（谨慎操作）
初步静态检测正常后，可进行低压动态测试：

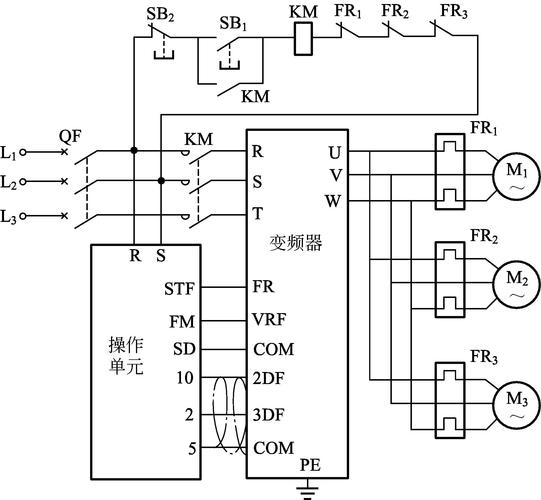

（图片来源网络，侵删）
- 使用隔离变压器将变频器输入电压降至50V左右，不接电机，上电后测量驱动输出波形（PWM波），确认其与输入信号一致，无振荡、毛刺；
- 若条件允许，可模拟电机轻载运行，观察电流、电压波形是否稳定，无过流、过压报警。

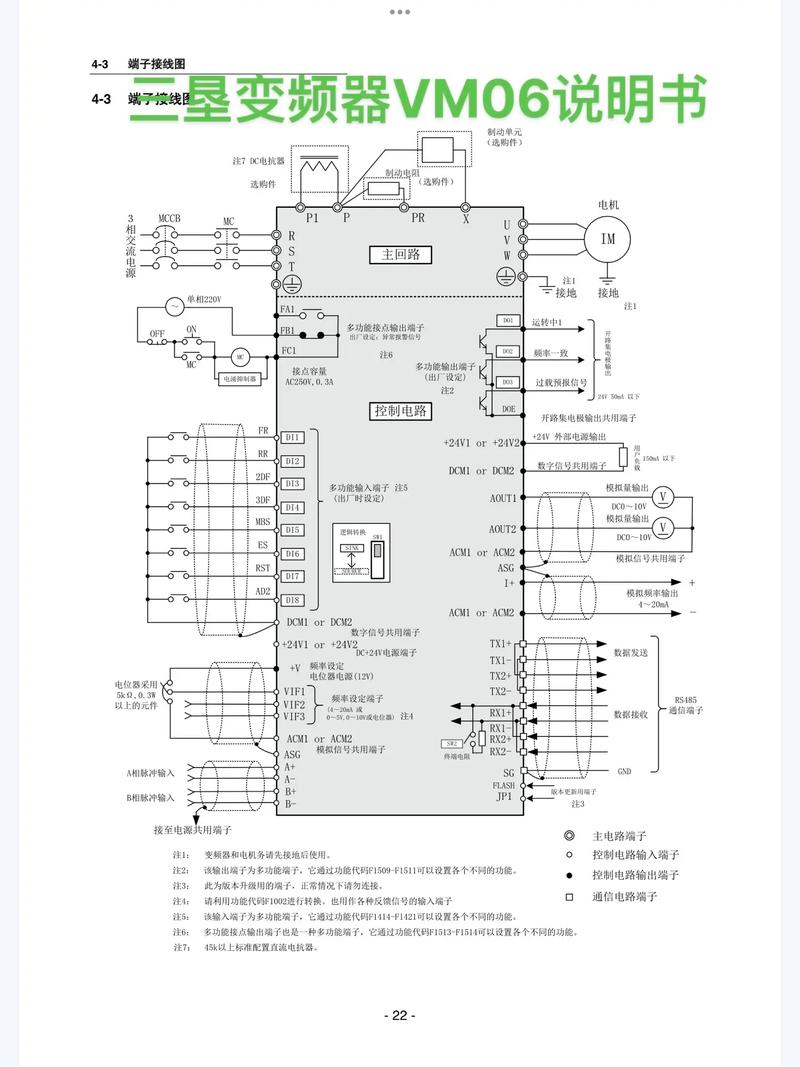

常见故障及处理方法
| 故障现象 | 可能原因 | 检修与处理方法 |
|---|---|---|
| 上电显示“OC”报警 | IGBT短路、驱动信号异常、过流检测失效 | 断电测IGBT C-E极电阻，若短路更换IGBT；2. 检查驱动输出波形是否正常；3. 检测电流采样电阻/霍尔元件是否开路或损坏。 |
| 驱动无输出 | 驱动电源故障、光耦损坏、驱动IC损坏 | 测驱动电源电压是否正常；2. 检测光耦输入输出信号；3. 替换驱动IC并测试波形。 |
| 输出电压不平衡 | 上/下桥臂驱动信号不对称、IGBT特性差异 | 用示波器对比HO/LO波形，检查死区时间；2. 测量对应IGBT的导通压降，若差异大更换IGBT。 |
| 运行中过热 | 驱动信号振荡、IGBT开关损耗大、散热不良 | 检查驱动波形是否有振荡，优化栅极电阻；2. 确认IGBT栅极电阻（通常10-33Ω）是否匹配；3. 清洁散热器，检查风扇。 |
维修注意事项
- 元器件代换原则：更换元件需注意参数匹配（如驱动IC的供电电压、光耦的隔离电压等级、电容的耐压值），避免降额使用。
- 焊接工艺：IGBT、驱动IC等贴片元件需使用恒温烙铁（温度350℃±10℃），焊接时间不超过5秒，防止过热损坏。
- 故障根源排查：更换损坏元件后，需进一步分析故障原因（如电网电压波动、负载突变、散热不良等），避免重复损坏。
相关问答FAQs
Q1：变频器驱动电路的光耦损坏后，如何判断其好坏？
A：判断光耦好坏需分两步：①静态检测：用万用表二极管档测输入侧二极管正向压降（正常1.1-1.3V，反向电阻无穷大）；输出侧测CE极电阻（正向电阻约8-15kΩ，反向电阻无穷大）。②动态检测：输入端加5V信号（串联1kΩ电阻），输出侧若能从高电平跳变为低电平（或反之），说明光耦功能正常；若输出无变化或始终短路/开路,则已损坏。
Q2：驱动电路中的自举电容失效会导致什么故障？如何检测？
A：自举电容（通常为10-100μF/25V）用于为上桥臂IGBT提供驱动电压，失效会导致上桥臂无驱动信号，输出电压不平衡或缺相，检测方法：①用万用表电容档测容量，若容量低于标称值20%或ESR增大，需更换；②动态测试：用示波器观察自举电容两端电压，在IGBT关断时应能充电至电源电压，导通时电压略有下降（约1-2V），若电压无变化,说明电容失效或充电回路异常。
