MIMO技术的核心思想
想象一下一个场景：你和朋友在嘈杂的咖啡馆里聊天。
-
传统SISO (Single-Input Single-Output, 单入单出)：你只用一个声音说话，朋友只用一个耳朵听，背景噪音很大，为了让朋友听清，你必须大声喊，或者重复好几遍，这就像传统无线通信，只有一个天线发射，一个天线接收，容易受干扰和衰落影响。
-
MIMO技术：你有两个朋友在听你说话，他们站在不同的位置，你可以说一句完整的话，然后你的两个朋友可以分别听到你话中不同的部分（比如一个听到前半句，一个听到后半句），然后他们互相补充，就能完整地还原出你想表达的意思，即使咖啡馆里很吵，他们也能拼凑出完整的信息。
MIMO的核心思想就是：利用多根天线，在发射端和接收端同时创建并传输多个数据流，从而在不增加带宽和总发射功率的情况下，成倍地提升系统的数据传输速率和可靠性。
MIMO技术的核心原理
MIMO的实现主要依赖于两种关键技术：空间分集 和 空间复用。
空间分集
目标： 提高通信的可靠性，对抗信号衰落。
原理： 无线信号在传播过程中，由于建筑物、山体、树木等障碍物的阻挡，会产生多径效应，这意味着信号会通过多条路径到达接收端，有些路径的信号会增强，有些会减弱甚至消失，这就是“衰落”，如果接收端只有一个天线，恰好遇到信号最弱的路径，通信就会中断。
空间分集通过在发射端和接收端部署多根天线,利用不同天线间的空间独立性来对抗衰落，主要有两种方式：
-

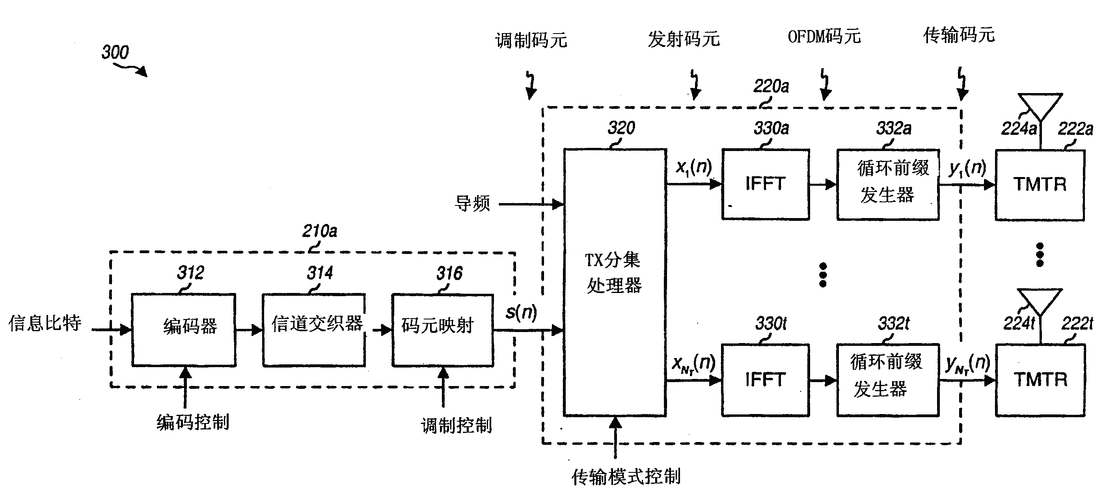

发射分集：发射端使用多根天线，将同一个数据信号进行编码（如空时编码），从不同天线发射出去，接收端接收到这些经过不同路径的信号后，进行解码合并，即使其中某些信号路径质量很差，接收端也能利用质量好的路径信号恢复出原始数据，大大降低了通信中断的概率。
（图片来源网络，侵删）- 例子：你的Wi-Fi路由器有多个天线，它会把数据包稍微“变形”后从不同天线发出去，你的手机（也有多天线）接收到后，即使其中一个信号很差，也能把数据“拼”回来。
-
接收分集：发射端使用单根天线，接收端使用多根天线，由于不同接收天线处的信道衰落特性不同，总有一根或几根天线能接收到质量较好的信号，接收端通过合并算法（如选择合并、最大比合并）将多路信号合并，从而获得更强的信号和更好的接收质量。
- 例子：手机在通话时，内置的两个天线可以同时接收基站信号，自动选择信号更好的那个，或者将两者信号叠加，让通话更清晰、不掉线。
空间复用
目标： 提高通信的数据传输速率。
原理： 这是MIMO最神奇的地方，它将一个高速的数据流，切分成多个并行的、低速的子数据流，利用多根天线在同一频率、同一时间点上，将这些子数据流同时发射出去，接收端的多根天线接收到混合信号后，通过复杂的“信号解耦”算法（如ZF、MMSE等），将混合在一起的不同子数据流分离开来，最后再重新组合成原始的高速数据流。
- 核心优势：在不增加额外频谱资源（带宽）和发射功率的情况下，成倍地提升了信道容量，一个2x2的MIMO系统（发射2根，接收2根），在理想情况下，理论速率可以达到SISO系统的2倍。
- 前提条件：要求收发两端之间的多径环境足够丰富，这样不同天线发射的信号才能在空间上被有效地区分开来，如果环境过于空旷，信号只有一条直射路径，空间复用效果就会大打折扣。
MIMO的关键技术概念
为了更好地理解MIMO,还需要了解几个概念：
- MIMO的维度：通常用
Tx x Rx来表示，如2x2 MIMO表示2根发射天线和2根接收天线。4x4 MIMO的性能自然优于2x2 MIMO。 - 波束赋形：可以看作是更高级的MIMO，它不只是简单地发射多个数据流，而是通过精确控制每个天线发射信号的相位和幅度，使所有天线发射的信号在目标用户的方向上同相叠加，形成一个高增益的“定向波束”；而在其他方向上则异相抵消，形成零陷，这就像用手电筒的光束聚焦一样，能量更集中，覆盖更远，干扰更小。
- Massive MIMO（大规模天线）：是波束赋形的极致体现，基站侧部署几十甚至上百根天线，能同时对多个用户进行精确的波束赋形，极大地提升了网络容量和能效。
MIMO技术的广泛应用
MIMO技术已经渗透到我们日常生活的方方面面。
4G LTE (长期演进技术)
4G网络是MIMO技术大规模商用的开端。
- 下行链路：基站到手机，主流配置是
2x2 MIMO，即基站2发，手机2收，高端基站和手机支持4x4 MIMO，速率翻倍。 - 上行链路：手机到基站，早期多为
1x2 MIMO（单发双收），后续也引入了2x4 MIMO等技术，提升了上行速率。
5G NR (新空口)
5G将MIMO技术推向了新的高度,成为其三大应用场景（eMBB, uRLLC, mMTC）的关键支撑。
- Massive MIMO (大规模天线)：这是5G的标志性技术之一，基站侧的天线数量从4根、8根激增到64根、128根甚至更多，通过波束赋形，实现了：
- 超大容量：一个基站能同时服务更多用户。
- 超高速率：波束能量集中，峰值速率可达Gbps级别。
- 超低时延：精准通信减少了干扰和重传。
- MU-MIMO (多用户MIMO)：是Massive MIMO的基础，基站可以同时为多个用户服务，每个用户分配一个独立的波束，互不干扰，极大地提升了系统整体效率。
Wi-Fi (802.11n/ac/ax)
Wi-Fi是MIMO技术在消费电子领域的成功典范。
- 11n (Wi-Fi 4)：首次引入了MIMO技术，主流为
2x2或3x3MIMO，支持40MHz信道带宽，显著提升了速率。 - 11ac (Wi-Fi 5)：引入了MU-MIMO，路由器可以同时与多个设备（如手机、电脑）通信，而不是轮流服务，改善了多设备连接时的网络体验。
- 11ax (Wi-Fi 6/6E)：进一步升级了MU-MIMO，从“下行MU-MIMO”发展为“上下行全MU-MIMO”，并引入了更高阶的调制方式（如1024-QAM），将家庭和办公网络的性能和容量推向了新的高度。
其他领域
- 数字电视广播：如DVB-T2标准也采用MIMO技术来提高移动接收的鲁棒性和数据吞吐量。

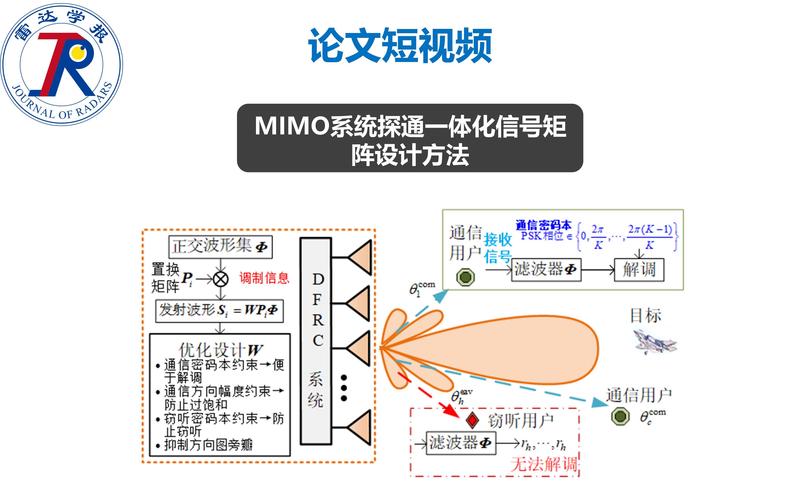

- 雷达系统：MIMO雷达利用多根天线进行发射和接收，能够更好地探测目标，具有更高的分辨率和抗干扰能力。
- 卫星通信：用于克服多径效应和大气衰减，提高通信链路的稳定性。
| 特性 | 描述 |
|---|---|
| 核心思想 | 利用多根天线，在发射端和接收端同时工作，实现“空间”资源的复用。 |
| 两大原理 | 空间分集：通过多条路径传输相同数据，提高可靠性，对抗衰落。 空间复用：同时传输多个独立数据流，提高速率，增加容量。 |
| 关键技术 | 波束赋形：控制天线信号相位，形成定向波束，能量更集中，干扰更低。 Massive MIMO：大规模天线阵列，是波束赋形的极致应用。 |
| 主要应用 | 4G/5G移动通信：提升网络容量、覆盖和速率，是5G的核心技术。 Wi-Fi (4/5/6)：提升家庭和办公网络的速度和多设备并发性能。 雷达、广播电视等。 |
