数字IGBT驱动技术是现代电力电子系统的核心组成部分,它通过先进的数字控制算法和高速通信接口，实现对绝缘栅双极型晶体管（IGBT）的精确驱动和保护，从而提高系统的效率、可靠性和智能化水平，与传统的模拟驱动技术相比，数字驱动技术在功能集成度、控制精度、抗干扰能力和系统灵活性方面具有显著优势，已成为中高压变频器、新能源发电、电动汽车、轨道交通等领域的首选解决方案。

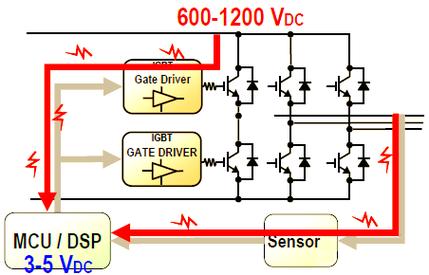

数字IGBT驱动技术的核心在于其数字化的控制架构,传统的模拟驱动电路主要依赖电阻、电容和比较器等模拟器件实现过流、过压和欠压保护，存在响应速度慢、保护阈值精度低、难以实现复杂保护逻辑等问题，而数字驱动技术以微控制器（MCU）或数字信号处理器（DSP）为核心，通过软件编程实现驱动信号的生成、逻辑判断、故障诊断和保护动作，极大地提升了系统的智能化水平，通过实时采集IGBT的集电极-发射极电压（VCE）和电流（IC），数字驱动器可以采用高速AD转换器将模拟信号转换为数字信号，然后通过内置的算法（如峰值电流保护、短路保护、退饱和保护等）快速判断IGBT的工作状态，并在异常情况下迅速关断IGBT，有效防止器件损坏。
在驱动信号生成方面,数字IGBT驱动技术采用高频PWM调制技术，能够产生精确的开关控制信号，通过软件编程可以灵活调整PWM的频率、死区时间和输出波形，以适应不同应用场景的需求，在电机控制应用中，通过优化PWM波形可以降低电机转矩脉动和电磁干扰（EMI）；在新能源逆变器中，通过调整开关频率可以提高系统的转换效率，数字驱动技术还可以实现自适应驱动功能，根据IGBT的工作温度和负载情况动态调整驱动电压和电流，从而优化开关性能，降低开关损耗。
数字IGBT驱动技术的另一个重要特点是强大的通信和系统集成能力,现代数字驱动器通常支持多种工业通信接口，如CAN总线、RS485、SPI、I2C等，能够与上层控制系统进行高速数据交换，通过这些接口，驱动器可以接收控制指令、上传工作状态和故障信息，实现系统的集中监控和远程管理，在电动汽车的电机驱动系统中，数字驱动器可以通过CAN总线与整车控制器通信，实时反馈电机的转速、转矩和温度信息，同时接收加速、减速等指令，实现精确的扭矩控制，数字驱动器还可以通过数字接口与其他驱动器或功率模块协同工作，实现多相电机的同步控制或模块的并联均流。
为了确保IGBT的安全工作,数字IGBT驱动技术集成了完善的保护功能，这些保护功能包括过流保护、短路保护、过压保护、欠压保护、过温保护和欠饱和保护等，与模拟保护相比，数字保护具有更高的精度和更快的响应速度，短路保护可以通过实时检测IC的上升速率（di/dt）和VCE的饱和压降来判断短路故障，并在几十纳秒内关断IGBT，有效避免器件因过流而损坏，过温保护则通过驱动器内部的温度传感器或外部的温度传感器实时监测IGBT的结温，当温度超过设定阈值时，自动降低开关频率或关断IGBT，防止热失控，以下为数字IGBT驱动技术主要保护功能的对比：
| 保护类型 | 检测参数 | 响应时间 | 保护措施 | 优势 |
|---|---|---|---|---|
| 过流保护 | 集电极电流（IC） | <1μs | 降栅压或软关断 | 防止因过流导致的器件损坏 |
| 短路保护 | di/dt、VCE饱和压降 | <100ns | 硬关断 | 快速切断短路电流，保护器件 |
| 过压保护 | 集电极-发射极电压（VCE） | <1μs | 关断IGBT | 防止因电压过高导致的绝缘击穿 |
| 欠压保护 | 驱动电源电压（VCC） | <100ns | 关断IGBT | 防止因驱动不足导致的误导通 |
| 过温保护 | 结温（Tj） | <10ms | 降低开关频率或关断IGBT | 防止因过热导致的热失效 |
| 欠饱和保护 | VCE饱和压降 | <1μs | 关断IGBT | 防止因驱动不足导致的过损耗 |
数字IGBT驱动技术的应用场景非常广泛,在工业变频领域，数字驱动技术被应用于中高压变频器，实现对电机的精确控制和节能运行；在新能源领域，数字驱动技术是太阳能逆变器、风力变流器的核心部件，确保电能的高效转换和并网稳定性；在电动汽车领域，数字驱动技术用于电机控制器和车载充电机（OBC），提供高功率密度的驱动解决方案；在轨道交通领域，数字驱动技术应用于牵引变流器，满足大功率、高可靠性的需求，在智能电网、不间断电源（UPS）和焊接电源等领域，数字IGBT驱动技术也发挥着重要作用。
随着电力电子技术的不断发展,数字IGBT驱动技术也在不断演进，未来的数字驱动技术将朝着更高集成度、更高智能化和更高可靠性的方向发展，驱动器将集成更多的功能模块，如DC-DC变换器、隔离通信接口和自诊断功能，进一步简化系统设计；通过人工智能（AI）和机器学习算法，数字驱动器可以实现自适应学习和预测性维护，提前预警潜在的故障，提高系统的可靠性，随着宽禁带半导体（如SiC、GaN）的普及，数字驱动技术也需要适应更高开关频率和更高工作电压的需求，开发新型的驱动架构和保护策略。
相关问答FAQs：
-
问：数字IGBT驱动技术与模拟驱动技术相比，有哪些核心优势？ 答：数字IGBT驱动技术与模拟驱动技术相比，核心优势主要体现在以下几个方面：数字驱动通过软件编程实现控制逻辑，具有更高的灵活性和可扩展性，能够适应复杂的应用需求；数字保护功能响应速度快、精度高，可以实现对IGBT的全方位保护；数字驱动支持多种通信接口，便于系统集成和远程监控；数字驱动可以通过算法优化IGBT的开关性能，降低开关损耗和提高系统效率。
（图片来源网络，侵删） -
问：数字IGBT驱动技术如何实现对IGBT的保护？ 答：数字IGBT驱动技术通过实时采集IGBT的工作参数（如电流、电压、温度等），利用内置的微控制器或DSP进行数据处理和逻辑判断，从而实现对IGBT的保护，驱动器通过高速AD转换器将模拟信号转换为数字信号，然后运行预设的保护算法（如过流保护、短路保护、过温保护等），当检测到异常情况时，驱动器会立即采取相应的保护措施，如关断IGBT、降低驱动电压或调整开关频率，从而防止IGBT因过流、过压、过热等原因而损坏，数字驱动还可以记录故障信息，便于事后分析和维护。
