7812技术手册中文详细解读 7812是一种广泛应用于电子电路中的三端稳压集成电路，其主要功能是将不稳定的直流电压转换为稳定的+12V直流电压，该器件具有可靠性高、使用简单、外围电路少等优点，是电源设计中的常用元件，本文将从引脚功能、电气特性、典型应用电路、使用注意事项及选型指南等方面进行详细说明。

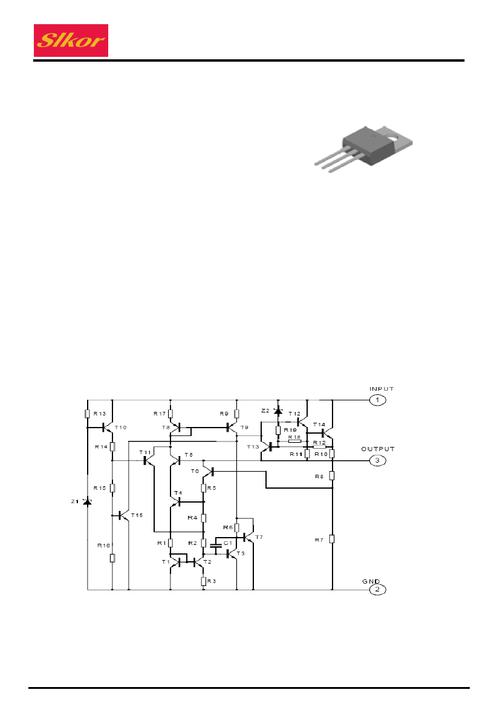

引脚功能与封装

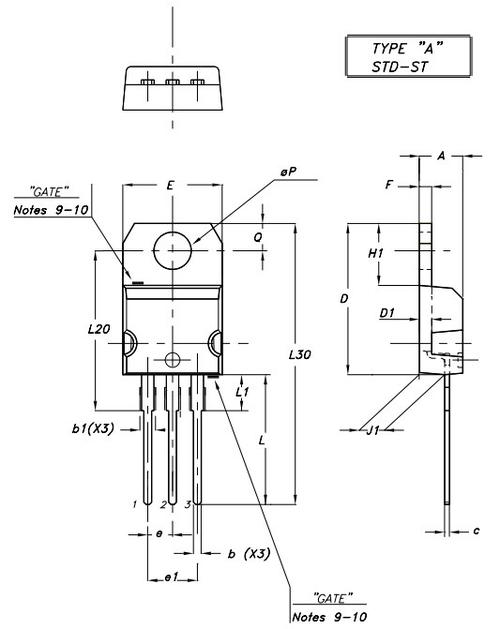

7812通常采用TO-220、TO-92或DIP-8等封装形式，其中TO-220封装最为常见，适用于中等功率应用，其引脚定义如下（从正面看，引脚朝下）：
- 输入端（Input）：接不稳定的直流输入电压，一般要求输入电压比输出电压高2-3V，即典型输入范围为14-24V。
- 接地端（GND）：公共接地端，同时也是电路的参考零电位点。
- 输出端（Output）：稳定的+12V直流电压输出端，最大输出电流通常为1A（需加装散热片）。
电气特性参数
7812的关键电气参数如下（以典型工作温度25℃为例）：
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|----------|------|--------|--------|--------|------|
| 输出电压 | Vout | 11.5 | 12 | 12.5 | V |
| 线性调整率 | Regline | - | 0.01 | 0.1 | %/V |
| 负载调整率 | Regload | - | 0.1 | 0.5 | % |
| 静态工作电流 | Iq | - | 5 | 8 | mA |
| 输出纹波抑制比 | RR | - | 70 | - | dB |
| 工作温度 | Topr | -0 | - | 125 | ℃ |
注意事项：
- 输入电压不得超过35V，否则可能导致器件永久性损坏。
- 输入与输出端需压差至少2V，否则无法稳定输出。
- 在大电流应用时，必须加装足够散热片，否则会因过热触发热保护。
典型应用电路
基础稳压电路
最简单的7812应用电路仅需三个元件：输入端接滤波电容（一般用0.33μF陶瓷电容），输出端接负载电容（通常为0.1μF），用于滤除高频噪声，电路如下：
输入+ → 电容C1(0.33μF) → 7812输入端
7812接地端 → GND
7812输出端 → 电容C2(0.1μF) → 输出+12V 扩展电流应用
若需输出电流大于1A，可采用外接功率三极管或并联多个7812的方式，通过NPN三极管（如TIP31）扩流电路：
- 三极管基极接7812输出端，发射极接负载，集电极接输入电压。
- 需添加二极管（如1N4007）防止三极管be结反向击穿。
可调输出电路
若需要非固定12V输出，可通过在接地端与地之间串联电阻和电位器实现，输出电压公式为：
Vout = 12V × (1 + R2/R1)
其中R1为固定电阻（如240Ω），R2为可调电阻（如1kΩ电位器）。
使用注意事项
- 散热设计：当输入输出压差较大或负载电流接近1A时，必须计算功耗并选择合适散热片，功耗计算公式为：
P = (Vin - Vout) × Iload。 - 输入输出保护：建议在输入端接保险丝（如1A）防止短路，输出端接反接二极管（如1N4007）防止电容反冲损坏芯片。
- 布线原则：输入输出电容需尽量靠近引脚，布线尽量短粗，以减少寄生电感和电阻的影响。
- 防静电措施：避免用手直接触摸引脚，焊接时电烙铁需接地。
选型与替代型号
- 7812系列：固定正压输出，对应负压型号为7912（-12V输出）。
- 低压差型号：如LM2941（压差0.5V），适用于电池供电等低压场景。
- 高精度型号：如TLV1117（输出精度±1%），适用于精密仪器。
相关问答FAQs
Q1：7812的输入电压可以低至多少？
A1：7812的输入电压需比输出电压至少高2V（即最低14V），否则无法正常稳压，若输入电压接近12V，需选择低压差稳压器（如LM2941）。
Q2：如何判断7812是否损坏？
A2：可用万用表测量各引脚电压：正常情况下，输入端与接地端电压差应大于14V，输出端与接地端电压应为12V±0.5V，若输入正常但无输出，或输出电压异常偏低,则可能已损坏。
