TcL8373维修原理主要围绕其硬件结构、信号流程及故障逻辑展开，需结合电路原理图和实物分析，通过测量关键点电压、波形及阻值判断故障部位，该机型作为一款常见的液晶电视主板，其核心架构包括电源模块、主芯片系统（含CPU、GPU、解码器等）、信号输入处理模块（如HDMI、AV、VGA）、屏驱动接口（TCON）及电源管理等部分，维修时需遵循“先电源后负载、先静态后动态、先简单后复杂”的原则,逐步排查。

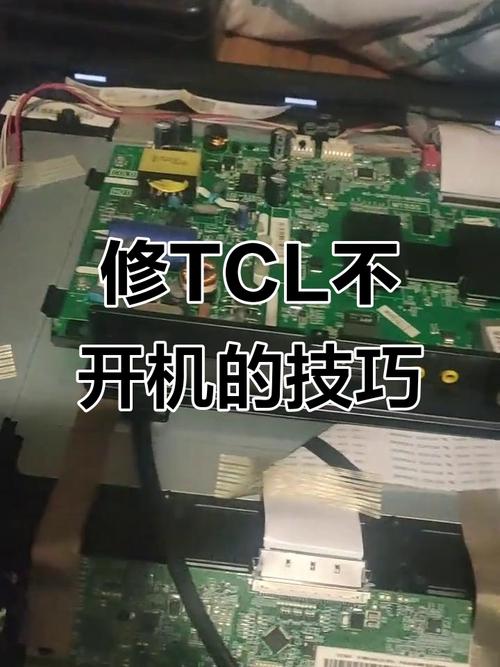

（图片来源网络，侵删）
电源模块维修原理

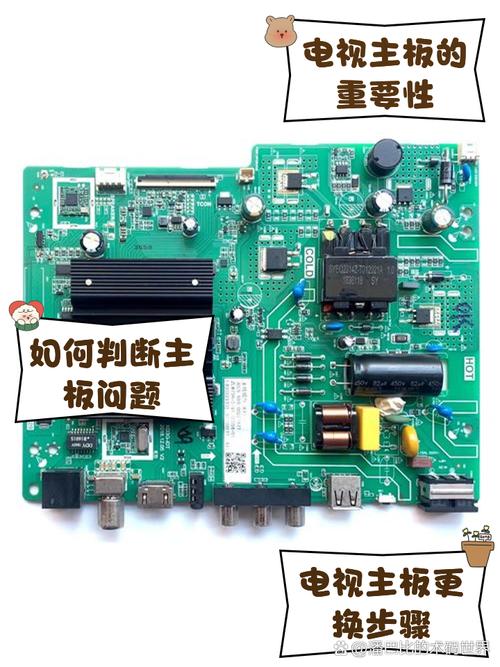

电源模块是整机工作的基础，TcL8373通常采用内置电源方案，AC220V输入经整流滤波后，通过PWM控制器（如OB2268、OB3309等）驱动开关管，产生+12V、+5V、+3.3V等电压,维修时需重点检测：
- 市电输入部分：保险管是否熔断，压敏电阻、热敏电阻是否击穿，整流桥有无短路，若保险管发黑，需检查开关管（如MOSFET）是否漏源极击穿，以及尖峰吸收电路（RC缓冲电路）是否失效。
- PFC电路（若配备）：检测PFC控制器输出电压是否为380V左右，判断升电感、PFC开关管及驱动电路是否正常。
- 待机电源：待机状态下测量+5V_STB电压是否稳定，若无输出，检查待机变压器、光耦（如PC817）及反馈电路,表1为电源模块常见故障点及排查方法：
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 无电压输出 | 保险管熔断、整流桥短路 | 断电后测整流桥正反向电阻，开关管D-S极是否击穿 |
| +12V电压偏低 | PFC电路未工作、负载过重 | 测PFC输出电压，断开+12V负载测是否恢复正常 |
| 待机5V无输出 | 待机电源开关管损坏、反馈回路开路 | 测待机变压器初级有无300V电压，检查光耦及稳压IC（如TL431）是否正常 |
主芯片系统及信号处理维修原理
主芯片（如MSD6A838、RTD2999等）是核心控制单元，负责解码、图像处理及系统控制,维修需关注：
- 供电检测：主芯片需多组供电（如+1.2V、+1.8V、+3.3V），需用万用表或示波器测量电压是否稳定，纹波是否过大（通常需小于50mV），若某路电压缺失，检查对应电源管理IC（如AP6233、RT9193）及其外围电路。
- 时钟信号：主晶振（如27MHz）或时钟发生器输出波形是否正常，用示波器测频率幅度,若无波形则可能导致不开机或无图像。
- I2C总线通信：检测SDA、SCL线电压是否在2.5V-3.3V之间，有无被拉低现象，若总线电压异常，易导致指示灯闪烁、自动关机等故障，需逐一排查挂载的存储器（如24C32）、屏驱动IC等。
- 信号输入处理：HDMI信号需检测TMDS解码电路供电及数据线对地阻值；AV信号需检查运放（如LM358）是否损坏，若某路信号无显示,可注入干扰信号判断故障在通道还是后级。
屏驱动及背光维修原理
屏驱动部分包括TCON时序控制板和屏线接口，需确保LVDS/RGB信号及屏供电正常：
- TCON供电：测量TCON板+3.3V、+5V、+12V电压是否稳定，若无则检查对应LDO或DC-DC转换电路。
- LVDS信号：用示波器检测差分信号线（如RX+、RX-）的波形，正常应有跳变沿，若信号缺失或畸变,检查主芯片到TCON的屏线是否接触不良或排线损坏。
- 背光电路：背光驱动通常由PWM控制芯片（如OZ9976）驱动MOS管控制背光LED电流，若背光不亮，需检测：
- 背光使能信号（EN）是否为高电平；
- 16V/24V背光电压是否输出正常；
- LED灯条是否短路（断开背光电压测灯条总阻值，正常约几欧至十几欧）。
软件及逻辑故障维修原理
若硬件无明显故障,需考虑软件问题：
（图片来源网络，侵删）
- 程序存储器：检查Flash存储器（如W25Q64）供电、片选信号及时钟,若数据丢失可重新刷写程序。
- 总线保护：若I2C总线被某个芯片拉低，可逐一断开挂载芯片判断故障元件,常见为存储器或TCON损坏。
相关问答FAQs
Q1：TcL8373开机后指示灯亮但屏幕无光，如何排查？
A1：首先测背光电路16V/24V电压是否正常，若无则检查背光电源IC及供电；若有电压，测背光使能信号（EN）和PWM信号，若正常则可能是LED灯条损坏,可断开灯条分段测量判断。
Q2：TcL8373自动关机且指示灯闪烁，故障点可能在哪？
A2：此类故障多为保护电路动作，首先测+5V、+12V电压是否瞬间跌落，若电压正常则检查I2C总线是否被拉低（常见于存储器或TCON损坏），若电压跌落则需排查电源模块负载是否过重（如短路）。
