小米智能插座作为智能家居的基础设备，其电路设计融合了传统电源转换与智能控制模块，维修时需结合电路图逐步排查，以下从电路结构、常见故障点及维修流程展开详细说明,并附关键电路参数参考表。

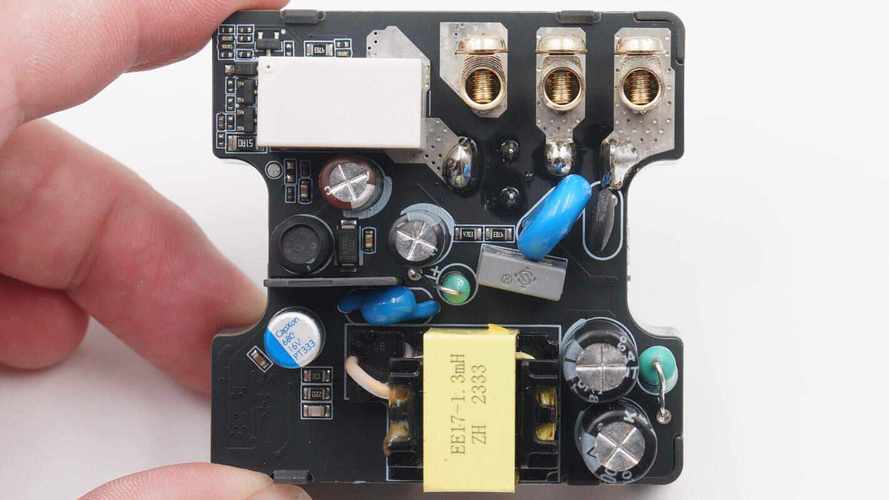

（图片来源网络，侵删）

电路结构与核心模块

小米智能插座电路主要由电源模块、主控模块、继电器模块和通信模块四部分组成，电源模块采用AC-DC开关电源设计，输入100-240V交流电，经整流滤波后通过PWM控制器（如OB2532）转换为5V直流电，为主控芯片和外围电路供电，主控模块采用联咏科技的主控芯片（如NT6315），集成Wi-Fi通信（支持802.11 b/g/n协议）和继电器驱动功能，其GPIO口连接状态指示灯、按键和继电器控制端，继电器模块采用OMRON或同类5V继电器，触点容量为10A/250VAC，通过光耦（如PC817）实现主控电路与强电的隔离，通信模块内置天线，确保2.4GHz频段的信号稳定传输。

常见故障点分析

电源模块故障
- 现象：指示灯不亮，设备无反应。
- 排查：用万用表测量输入端保险管（通常为5A/250V）是否熔断，检查整流桥（如GBU6）有无击穿，开关管（如2N7002）是否损坏，若输出电压无5V，需检测PWM控制器反馈电路（如光耦PC817和稳压TL431）是否正常。
- 维修：更换损坏元件时注意参数匹配，如保险管需同规格替换，整流桥耐压值需≥600V。
主控模块故障
- 现象：指示灯闪烁但无法连接Wi-Fi，或继电器不吸合。
- 排查：通过示波器检测主控晶振（通常为24MHz）是否起振，检查复位电路（如M7805L）电压是否稳定，若GPIO口无输出信号，需排查主控芯片是否受潮或静电击穿。
- 维修：若主控芯片损坏，需更换同型号芯片,焊接时注意防静电措施。
继电器模块故障

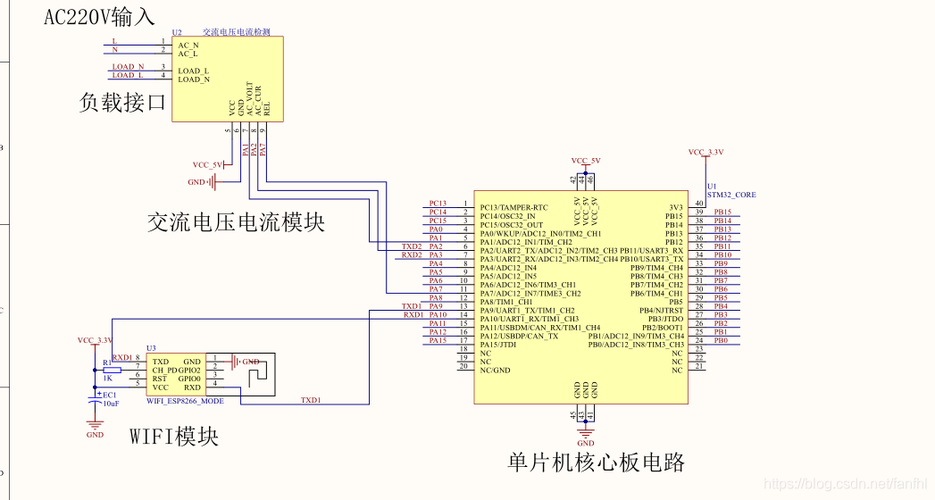

（图片来源网络，侵删）
- 现象：手机App可控制但插座无输出，或继电器吸合时有异响。
- 排查：测量继电器线圈两端电压，若无5V则检查驱动三极管（如S8050）是否损坏；若有电压但继电器不动作，需判断是线圈开路或触点氧化。
- 维修：触点氧化可用砂纸打磨，线圈开路则更换继电器,注意触点容量需匹配原规格。
通信模块故障
- 现象：设备配网失败或频繁断连。
- 排查：检查天线焊接点是否虚焊，用频谱仪检测Wi-Fi模块（如MTK7681）的2.4GHz发射功率，若信号强度低，需排查匹配电路（如电感L101、电容C102）是否失效。
- 维修：重新焊接天线或更换匹配元件，确保天线阻抗为50Ω。

关键电路参数参考表

模块	元件编号	型号/参数	功能描述	测试点电压
电源模块	F1	5A/250V保险管	过流保护	输入AC220V
D1-D4	GBU6整流桥	交流转直流整流	输出DC310V
U1	OB2532PWM控制器	降压稳压控制	引脚1：8.5V
主控模块	U2	NT6315主控芯片	数据处理与Wi-Fi通信	VCC：3.3V
Y1	24MHz晶振	提供时钟信号	两端波形
继电器模块	K1	JZC-23F 5V继电器	强电通断控制	线圈：5V
U3	PC817光耦	信号隔离	输出端：1.2V
通信模块	U4	MTK7681 Wi-Fi芯片	无线数据传输	VDD：3.3V
ANT	4GHz陶瓷天线	信号收发	驻波比<1.5
