ps pwm控制技术是一种广泛应用于电力电子领域的核心控制策略，其通过调节脉冲宽度来控制输出电压或电流的平均值，具有高效、精确、响应速度快等显著优势，该技术以电力电子器件（如IGBT、MOSFET）的开关操作为基础，通过改变开关器件的导通与关断时间比例（即占空比），实现对电能的精确控制，在直流调速、逆变器、开关电源、电机控制等场景中发挥着不可替代的作用。

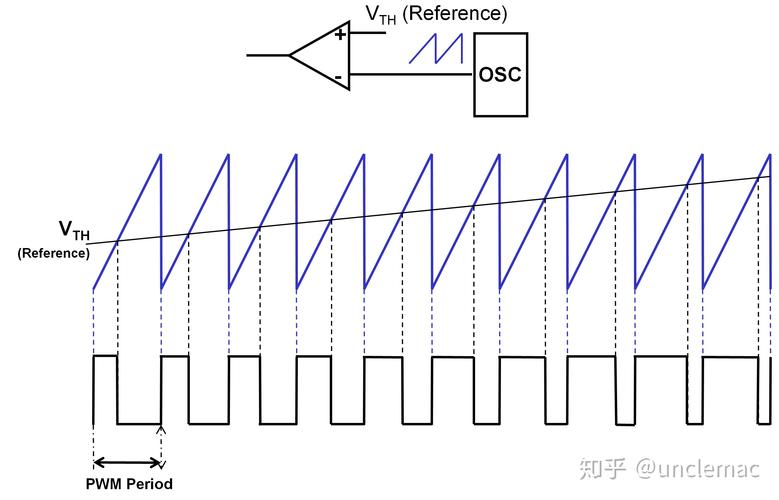

（图片来源网络，侵删）

ps pwm控制技术的基本原理

PWM（Pulse Width Modulation）控制技术的核心思想是通过“时间平均”效应，将幅值恒定的直流电压或交流电压调制为一系列脉冲宽度可调的方波信号，当脉冲频率足够高时，通过滤波环节可得到平滑的直流或交流输出，在ps pwm（通常指“电力电子PWM”）中，关键参数包括载波频率、调制波频率和占空比（D=t_on/T，其中t_on为单个周期内导通时间，T为周期），通过调节占空比，即可改变输出电压的平均值：V_out = D × V_in（直流输出）或调制正弦波的幅值（交流输出）。

根据调制方式的不同,ps pwm控制技术主要分为以下几类：

正弦脉宽调制（SPWM）：以正弦波为调制波，三角波或锯齿波为载波，通过比较两者的交点生成PWM脉冲，输出波形接近正弦波，常用于逆变器、UPS等交流输出场景。
空间矢量脉宽调制（SVPWM）：基于电机磁链圆轨迹控制，通过电压空间矢量的合成优化输出波形，直流电压利用率比SPWM高约15%，动态响应更快，广泛应用于永磁同步电机、异步电机的高性能控制。
随机PWM控制：通过随机化载波频率或开关时刻，降低电磁干扰（EMI）的峰值频谱，适用于对电磁兼容性要求较高的场合，如新能源汽车、航空航天设备。
滞环PWM控制：通过设定电流或电压的滞环带宽，实时比较实际值与参考值的偏差，生成PWM脉冲，具有控制简单、响应快的特点，常用于电机电流控制。

ps pwm控制技术的关键优势

高效率：电力电子器件工作在开关状态（导通时压降接近0，关断时电流接近0），损耗远小于线性控制方式，系统效率可达90%以上。
高精度控制：通过高频开关（通常kHz至MHz级）和数字化控制（如DSP、FPGA），可实现输出电压/电流的精确调节，稳态误差通常小于1%。
动态响应快：PWM控制周期短，能快速负载变化或指令变化，例如在电机调速中，转速调节时间可控制在毫秒级。
灵活性强：可通过软件编程调整调制算法，适应不同应用场景（如直流调速、AC-DC变换、DC-AC逆变等），便于系统集成和升级。

ps pwm控制技术的典型应用场景

电机控制系统

在直流电机调速中,通过调节PWM占空比控制电枢电压，实现转速的无级调节；在交流电机（如永磁同步电机、感应电机）控制中，采用SVPWM或SPWM技术，通过控制三相电压的幅值、频率和相位，实现电机的平滑启动、调速和制动，广泛应用于电动汽车、工业机器人、数控机床等领域。

开关电源

在AC-DC或DC-DC变换器中，PWM控制技术通过调节开关管的导通时间，稳定输出电压（如5V、12V等），常见于手机充电器、电脑电源、LED驱动电源等，具有体积小、重量轻、效率高的特点。

新能源发电系统

在光伏逆变器中,PWM技术将光伏电池输出的直流电转换为与电网同频同压的交流电，并通过最大功率点跟踪（MPPT）算法优化发电效率；在风力发电变流器中，PWM控制实现变速恒频输出，提高风能利用率。

不间断电源（UPS）

UPS通过PWM逆变器将蓄电池的直流电转换为交流电,为负载提供稳定电力，同时具备快速切换（毫秒级）和稳压稳频功能，保障数据中心、医疗设备等关键负载的供电可靠性。

ps pwm控制技术的挑战与发展趋势

尽管ps pwm控制技术已成熟应用，但仍面临以下挑战：

电磁干扰（EMI）：高频开关操作会产生电磁辐射，需优化PCB布局、增加滤波电路来抑制干扰。
开关损耗与散热：高频开关导致器件开关损耗增加，需采用SiC、GaN等宽禁带半导体器件，配合高效散热设计。
数字化控制延迟：AD采样、计算、PWM输出的延迟可能影响控制精度，需采用高速处理器（如FPGA）或模型预测控制（MPC）算法优化。

未来发展趋势包括：

智能化控制：结合人工智能（AI）和机器学习，实现自适应PWM调制，优化系统效率和动态性能。
高频化与集成化：通过GaN/SiC器件提升开关频率（至MHz级），减小无源元件体积，实现功率密度提升。
多电平PWM技术：在中高压场合（如光伏逆变器、轨道交通），采用多电平PWM降低器件电压应力，提高输出波形质量。
