微波技术作为现代通信、雷达、医疗及工业加热等领域的核心支撑技术，其设计精度与效率直接影响系统性能，随着电磁仿真技术的发展，HFSS（High-Frequency Structure Simulator）已成为微波器件设计与分析不可或缺的工具，通过三维全波电磁场仿真,实现了对复杂微波结构的高精度建模与优化。
HFSS仿真在微波技术中的应用基础
HFSS基于有限元法（FEM），通过将复杂几何结构离散为大量小单元，求解麦克斯韦方程组，获得电磁场分布、S参数、谐振频率等关键指标，其核心优势在于：支持任意三维结构建模，可精确模拟金属、介质、磁性材料等多物理属性，并能结合参数化扫描、优化算法实现设计迭代，在微波技术中，HFSS广泛应用于天线设计、滤波器、波导组件、射频/微波封装等场景，大幅缩短研发周期，降低实验成本。
在微带天线设计中，传统方法依赖经验公式与反复实验，而HFSS可通过参数化建模快速调整贴片尺寸、 substrate介电常数及厚度，仿真辐射方向图、阻抗带宽等性能，实现高效优化，对于波导裂缝阵列天线，HFSS能精确模拟裂缝间的耦合效应,确保方向图副瓣电平满足指标要求。
HFSS仿真的关键流程与技巧

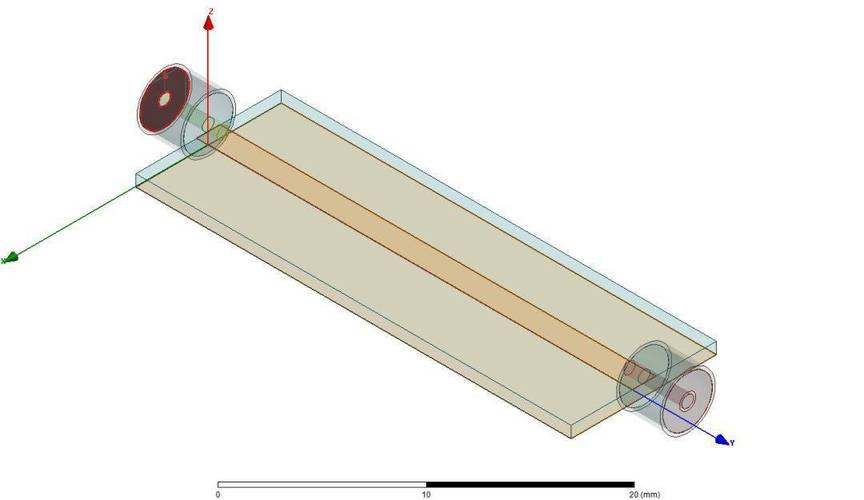

完整的HFSS仿真流程通常分为几何建模、材料定义、网格划分、边界条件设置、求解与后处理五个阶段，几何建模需根据设计需求绘制精确结构，HFSS支持CAD模型导入（如STEP、IGES格式）及内置建模工具，对于复杂曲面或周期性结构，可通过参数化设计实现快速修改，材料定义需准确设置电磁参数（如介电常数、电导率、磁导率），对于各向异性材料或频变材料，需通过数据表格或自定义函数描述。

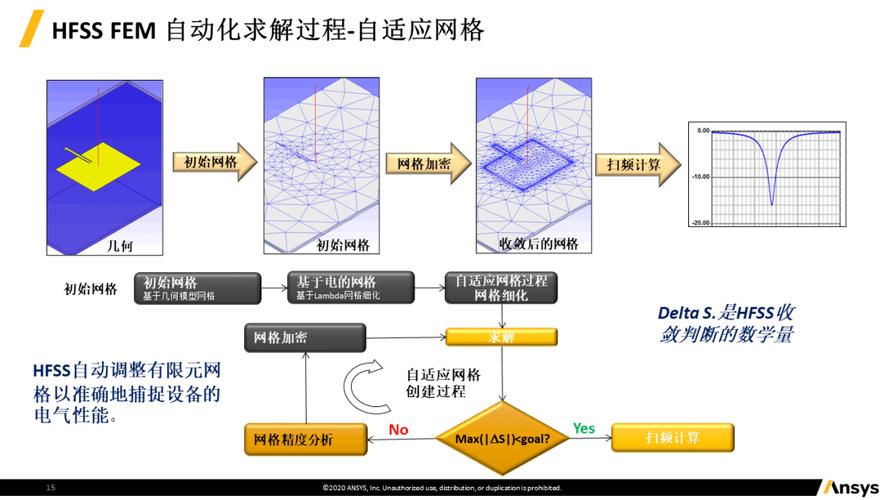

网格划分是仿真精度的核心，HFSS采用自适应网格技术，在电磁场变化剧烈区域（如金属边缘、介质界面）自动加密网格，用户可设置网格收敛标准，当两次迭代结果差异小于阈值时停止细化，平衡精度与计算资源，边界条件需根据物理场景选择，如完美匹配层（PML）模拟开放边界，理想导体（PEC）模拟金属表面，辐射边界模拟远场特性。

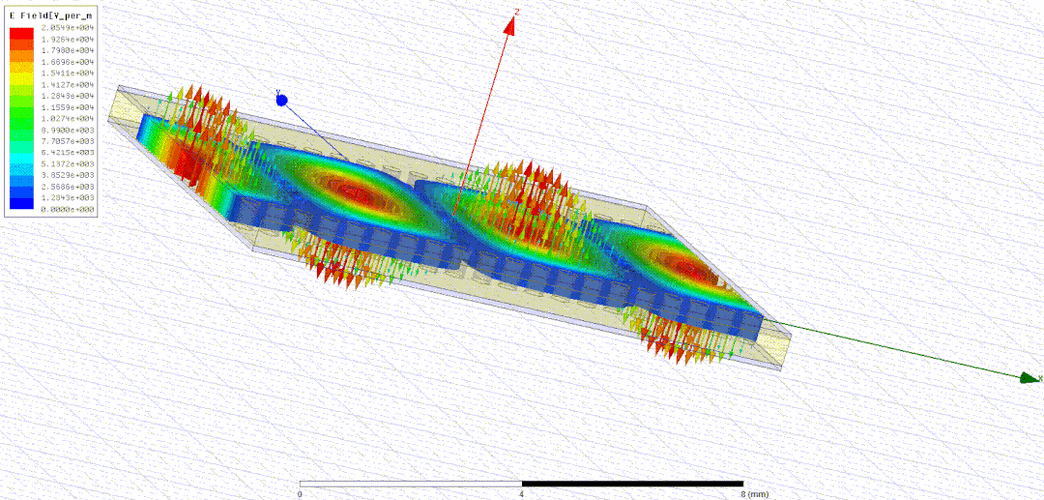

求解阶段可选择频扫、模式驱动或瞬态求解器，对于窄带器件（如滤波器），频扫求解器效率较高；对于宽带天线或时域分析，需采用离散频扫或瞬态求解器，后处理环节通过HFSS的3D场可视化工具观察电场、磁场分布，生成S参数曲线、VSWR、辐射效率等结果,并结合Smith圆图进行阻抗匹配分析。
HFSS在微波器件设计中的典型应用
滤波器设计与优化
微波滤波器是通信系统的关键无源器件，HFSS可精确模拟微带线、同轴腔、介质谐振器等结构的滤波特性，以微带带通滤波器为例，通过耦合系数法设计初始结构，利用HFSS的参数扫描优化谐振单元长度、间距及耦合缝隙，实现中心频率、带宽、插入损耗等指标，对于交叉耦合滤波器，HFSS能分析传输零点形成机制，优化 skirt selectivity。
天线性能仿真
天线设计需兼顾辐射效率、阻抗带宽、方向图等指标，HFSS可仿真贴片天线、喇叭天线、阵列天线等类型：针对5G毫米波天线，HFSS能模拟 substrate集成波导（SIW）结构的表面波抑制效果，优化阵列单元间距以减少栅瓣；对于卫星通信反射面天线，HFSS可馈源与反射面的相位对齐，提高增益与交叉极化抑制比。
射频封装与PCB设计
在高速电路设计中，HFSS可分析封装寄生参数、信号完整性及电磁兼容性（EMC），对BGA封装的引脚建模，仿真其寄生电感与电容对信号传输的影响；对PCB上的差分走线，分析阻抗匹配与串扰效应，通过调整线宽、间距及参考平面位置,确保信号质量。
相关问答FAQs
Q1：HFSS仿真结果与实测差异较大时，如何排查问题？
A：差异可能源于多个环节：首先检查几何模型与实际加工尺寸是否一致，特别是细微结构（如倒角、缝隙）；其次验证材料参数是否准确，介电常数的损耗角正切值对插入损耗影响显著；然后确认边界条件设置是否合理，如辐射边界大小需至少大于模型波长1/4；最后检查网格收敛性，适当提高网格精度或细化关键区域，若问题仍存在，需考虑加工公差、测量环境（如夹具影响）等外部因素。
Q2：HFSS仿真计算资源消耗高，如何提升效率？
A：可通过以下方法优化：①简化模型，对非关键结构（如圆角、小孔）进行忽略或等效处理；②采用自适应网格时设置合理的收敛标准（如ΔS<0.02），避免过度细化；③利用HFSS的分布式计算功能，多核并行求解；④对于参数扫描问题，采用响应面模型或神经网络代理模型替代全波仿真，减少计算量；⑤选择合适的求解器,如对称结构可利用辐射边界或周期边界条件缩减模型尺寸。
