声控节能开关是一种通过声音信号控制电路通断的智能照明设备,广泛应用于家庭、办公楼道、走廊等场所,其核心功能是实现“人来灯亮、人走灯灭”,同时具备自动延时熄灭和光敏控制功能,从而达到节能目的,以下从工作原理、常见故障及维修方法三个方面进行详细阐述。

声控节能开关的工作原理

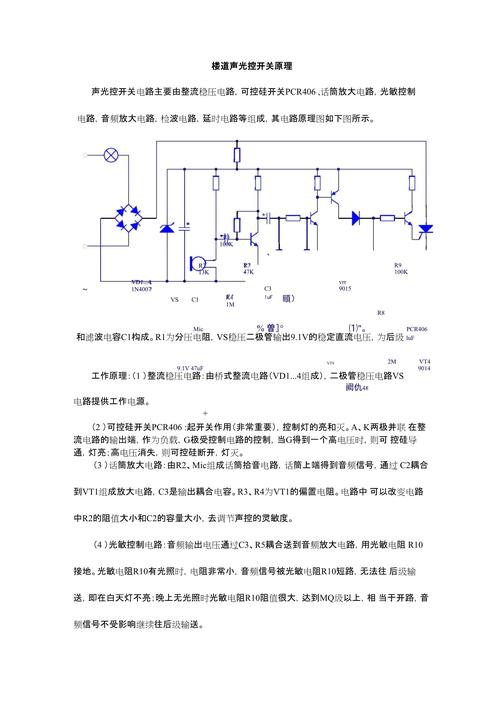

声控节能开关的电路主要由声控传感器、放大电路、触发电路、延时电路、光敏控制电路和执行单元(继电器或可控硅)组成,其工作流程可概括为声音采集→信号处理→逻辑判断→执行动作。
-
声音采集与放大:核心部件是驻极体麦克风(MIC),它能将声波信号转换为微弱的电信号(通常为毫伏级),该信号通过电容耦合至三极管或运算放大器组成的放大电路进行多级放大,以增强信号强度,满足后续触发电路的阈值要求,放大倍数一般在100-1000倍之间,可通过调整反馈电阻或电位器实现。
-
触发与逻辑判断:放大后的信号送入电压比较器(如LM393)或施密特触发器,与预设的阈值电压进行比较,当声音信号强度超过阈值时,比较器输出高电平,触发后续电路,光敏电阻(或光敏二极管)负责检测环境光照强度:在白天或光照较强时,光敏电阻阻值变小,使三极管导通,封锁触发信号,确保开关不动作;只有在光照不足(如夜晚)时,光敏电阻阻值增大,电路才允许声音信号触发,实现“光控+声控”的双重逻辑。
-
延时与执行:触发信号通过RC延时电路(电阻R和电容C组成)实现延时功能,当触发信号到来时,电容C快速充电,三极管或可控硅导通,继电器吸合或可控硅导通,接通照明电路;触发信号消失后,电容C通过电阻R缓慢放电,维持导通状态一段时间(通常为30-60秒,由RC时间常数决定),之后三极管或可控硅截止,继电器释放或可控硅关断,灯泡熄灭,执行单元多采用继电器(适用于大功率负载)或可控硅(适用于小功率负载),前者触点容量大(可支持10A以上),后者无触点、寿命长但需考虑散热。
(图片来源网络,侵删)
常见故障及维修方法
声控节能开关的故障多表现为“不触发”“常亮”“闪烁”或“灵敏度异常”,以下结合具体原因及维修步骤进行说明:
开关完全无反应(灯不亮)
- 可能原因:
- 供电问题(如线路断路、保险丝熔断);
- 驻极体麦克风损坏;
- 放大电路故障(三极管或运放损坏);
- 光敏电路短路(导致白天/夜晚均被封锁);
- 继电器或可控硅损坏;
- 延时电容失效(短路或容量不足)。
- 维修步骤:
- 检查供电:用万用表测量开关输入端电压(AC 220V),若无电压,检查前级线路;若电压正常,则检查开关内部电源变压器(若为降压型)或整流桥是否损坏。
- 检测麦克风:断电后,用万用表电阻档测量麦克风两端电阻(正常应为1-3kΩ),若阻值无穷大或为零,则需更换麦克风(注意极性)。
- 检查放大电路:通电后,用示波器或万用表测量放大器输出端是否有信号,若无信号,检查三极管或运放的工作电压(如基极、集电极电压)是否正常,若异常则更换损坏元件。
- 排查光敏电路:测量光敏电阻两端电压,在光照下应接近0V,黑暗时应接近电源电压,若电压始终为低,可能是光敏电阻短路或并联的三极管击穿,需更换。
- 测试执行单元:短接触发端与电源正极,若继电器不吸合或可控硅不导通,则需更换继电器或可控硅(注意可控硅的触发极是否正常)。
灯泡常亮不灭
- 可能原因:
- 继电器触点粘连(机械故障);
- 可控硅击穿(短路);
- 延时电容失效(无法放电);
- 触发电路三极管击穿(导致持续导通)。
- 维修步骤:
- 断电检测:断开电源后,用万用表电阻档测量继电器触点两端电阻,若阻值为零(正常应为无穷大),则触点粘连,需更换继电器;若为可控硅,测量阳极与阴极电阻,若短路则更换可控硅。
- 检查延时电容:用电容表测量电容容量,若容量远小于标称值或短路,需更换同规格电容(注意耐压值,通常为16V以上)。
- 检查触发三极管:测量三极管集电极与发射极电阻,若短路,则更换三极管。
灯泡闪烁或灵敏度异常
- 可能原因:
- 麦克头灵敏度下降(受潮或老化);
- 放大电路增益不足(反馈电阻变值);
- 环境干扰(如电磁噪声);
- 光敏电阻性能漂移(导致误判光照)。
- 维修步骤:
- 清洁麦克风:用无水酒精清洁麦克风表面,避免灰尘或油污影响灵敏度。
- 调整放大增益:检查放大电路的反馈电阻(如三极管电路中的Rf),若变值需更换,或通过并联电阻减小阻值以提高增益。
- 抗干扰处理:在麦克风两端并联一个0.01μF的电容,滤除高频噪声;或给整个控制板加装金属屏蔽罩。
- 校准光敏电阻:在标准光照下测量光敏电阻阻值,若与标称值偏差过大,需更换。
常见元件代换参考
| 故障元件 | 代换参数要求 | 注意事项 |
|---|---|---|
| 驻极体麦克风 | 工作电压2-10V,灵敏度≥-50dB | 注意极性(正极通常标注“+”或红色引线) |
| 比较器(LM393) | 直接代换,无需调整外围电路 | 双运放,若损坏需整体更换 |
| 继电器 | 线圈电压与控制电路匹配(如DC 5V/12V),触点电流≥负载电流 | 注意触点容量,避免过载 |
| 可控硅(BT136) | 耐压≥400V,电流≥1A(根据负载调整) | 需加散热片,触发极串联电阻(如100Ω) |
| 光敏电阻 | 亮阻≤10kΩ,暗阻≥1MΩ(50Lux/10Lux) | 避免直射强光,安装位置需合理 |
相关问答FAQs
Q1:声控节能开关在白天也会触发,是什么原因?如何解决?
A:通常是由于光敏电路故障导致,可能原因包括:光敏电阻短路(阻值始终很小)、光敏电阻与三极管之间的连线短路、或用于封锁光控的三极管击穿,维修时,可先断开光敏电阻与电路的连接,若开关不再误触发,则说明光敏部分异常,需更换光敏电阻;若仍误触发,则检查三极管是否击穿(测量集电极-发射极电阻),若短路则更换三极管。
Q2:声控节能开关的延时时间过短或过长,如何调整?
A:延时时间由RC延时电路的时间常数τ=R×C决定,若延时过短,可增大电阻R或电容C的值(如将R从100kΩ增至220kΩ,或C从100μF增至220μF);若延时过长,则减小R或C的值,调整时需注意,电容容量不宜过大(否则充电时间过长,导致响应延迟),电阻不宜过小(否则放电过快,延时不足),建议通过实验确定最佳参数,确保延时时间在30-60秒之间。
