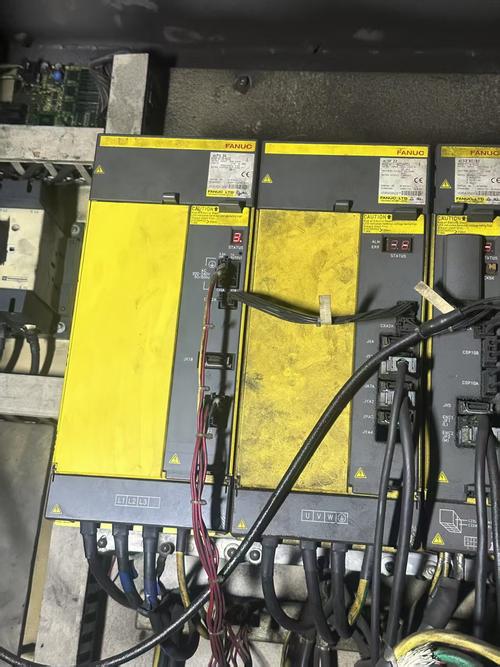

发那科伺服电源模块维修是一项技术性较强的工作,需要维修人员具备扎实的电子技术基础、丰富的实践经验和严谨的逻辑分析能力，发那科作为工业自动化领域的领军企业，其伺服电源模块广泛应用于各类数控机床、工业机器人等设备中，其性能直接影响设备的稳定性和加工精度，本文将详细介绍发那科伺服电源模块的常见故障类型、维修流程、关键检测点及注意事项，并结合实际案例进行分析，为相关维修人员提供参考。

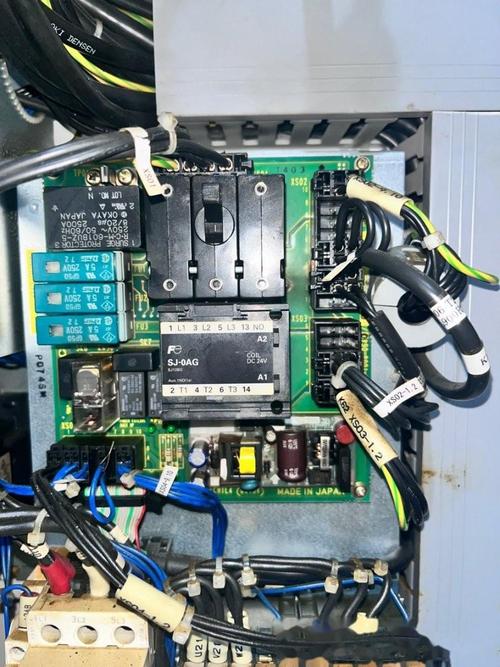

发那科伺服电源模块的主要功能是将输入的三相交流电转换为直流电,再通过逆变电路转换为驱动伺服电机所需的三相交流电，同时为控制电路提供各类工作电源，常见的故障现象包括模块无输出、输出电压异常、过流报警、过热报警、通讯故障等，这些故障的产生原因多样，可能涉及功率器件损坏、驱动电路故障、控制板问题、外部负载异常或工作环境恶劣等因素，维修前，首先应仔细询问设备操作人员故障发生的过程、伴随现象及近期设备维护情况，这有助于快速缩小故障范围。
在维修流程方面,第一步是安全检查与断电确认，由于伺服电源模块涉及高压电路，维修前必须切断所有输入电源，并使用万用表确认滤波电容等储能元件已完全放电，避免触电风险，第二步是外观检查，观察模块外壳有无变形、烧焦痕迹，元器件有无明显损坏，如电容鼓包、电阻烧黑、PCB板烧蚀等，第三步是输入输出端检测，使用万用表测量输入端的三相交流电压是否正常，输出端的直流母线电压是否符合规格（通常为530V左右，针对220V输入），若输入正常但无输出，则重点检查功率逆变单元、驱动电路及控制信号。
功率逆变单元是伺服电源模块的核心部分,主要由IGBT（绝缘栅双极型晶体管）模块、续流二极管、驱动电阻等组成，IGBT模块的损坏是导致模块无输出或输出电压异常的常见原因，检测时，可使用万用表的二极管档测量IGBT的三个极（G、C、E）之间的阻值，判断是否存在短路或断路，正常情况下，G-C、G-E之间应呈现二极管特性，C-E之间在未触发时应高阻，触发后低阻，若检测到短路，需进一步检查驱动电路是否正常，避免更换新IGBT后再次损坏，驱动电路通常包括光耦、驱动IC（如EXB841等）及外围电阻电容，需逐一检测其工作电压及信号是否正常，驱动IC的输出端应有脉冲信号，若无信号，需检查光耦是否导通、供电是否稳定。
控制板是模块的“大脑”，负责接收上位机的控制指令，生成PWM信号并监测模块的各类状态信号，控制板故障可能表现为通讯中断、参数丢失或保护功能失效，维修时，需检查控制板的电源供应（如+5V、+15V、-15V）是否正常，复位电路是否工作，以及晶振是否起振，对于通讯接口（如RS232、CAN总线），需检查接口芯片及外围电路是否损坏，控制板上的存储芯片（如EEPROM）可能因电压异常或干扰导致参数丢失，需使用专用编程器重新写入正确参数。
在维修过程中,散热问题不容忽视，若模块因过热报警，需检查散热风扇是否正常运转，散热器是否积灰过多，通风口是否堵塞，对于长期运行的设备，应定期清理散热器，更换老化风扇，避免因散热不良导致功率器件过热损坏，输入电源的稳定性对模块寿命至关重要，电网电压波动、浪涌冲击或接地不良都可能损坏模块，建议在输入端加装电源滤波器或稳压器，并确保接地电阻符合要求。
某发那科伺服电源模块上电后无输出,无任何报警，经检查，输入三相电压正常，直流母线电压为0V，断电后放电，检测发现IGBT模块的C-E极短路，更换同型号IGBT模块后，上电测试输出正常，故障排除，分析原因可能是电网电压瞬间过压导致IGBT击穿。
某设备运行中频繁出现过流报警,停机后报警消失，检查模块输出电压正常，但电机运行时电流异常，测量电机绝缘电阻正常，最终发现是编码器电缆损坏导致信号干扰，引起模块误判为过流，更换编码器电缆后，故障不再出现，此案例说明，外部负载异常也可能引发模块报警，需综合判断。
为提高维修效率,维修人员可建立常见故障与原因对应表，如下所示：
| 故障现象 | 可能原因 | 检测重点 |
|---|---|---|
| 模块无输出 | 输入缺相、IGBT短路、控制板无驱动信号 | 输入电压、IGBT阻值、驱动脉冲信号 |
| 输出电压异常 | 直流母线滤波电容失效、IGBT特性不良 | 母线电压、电容容量、IGBT检测 |
| 过流报警 | 电机短路、驱动电路故障、编码器干扰 | 电机绝缘、驱动信号、编码器信号 |
| 过热报警 | 散热风扇停转、散热器堵塞、环境温度高 | 风扇转速、散热器温度、环境温度 |
| 通讯故障 | 通讯接口损坏、参数丢失、线路干扰 | 通讯电压、参数校验、线路屏蔽 |
在维修完成后,需进行空载测试和带载测试，确保模块恢复正常工作，空载测试时，观察输出电压波形是否正常，无振荡或畸变；带载测试时，监测输出电流及温升，确认在额定范围内，应记录维修过程、更换元器件型号及参数，便于后续故障排查。
相关问答FAQs：
-
问：发那科伺服电源模块上电后显示“AL.40”报警，是什么原因？如何处理？ 答：“AL.40”报警通常表示模块输入侧过电流，可能原因包括输入电源缺相、输入电压过高、模块内部功率器件短路或驱动电路异常，处理步骤：首先检查输入三相电压是否正常且平衡；若电压正常，断电后检测IGBT模块及整流桥是否短路；若功率器件正常，需检查驱动电路是否有异常脉冲信号，以及电流检测电路的电阻、电容是否损坏，若以上均正常，可能是电网瞬间波动导致，可尝试断电重启，若仍报警则需进一步深入检测控制板。
-
问：维修发那科伺服电源模块时，更换IGBT模块需要注意哪些事项？ 答：更换IGBT模块时需注意以下几点：①选择与原型号完全兼容的IGBT模块，确保电压、电流、封装参数一致；②焊接或安装前，确保模块及散热器清洁，并涂抹导热硅脂；③焊接时使用恒温烙铁，避免高温损坏模块，或使用专用焊接设备；④安装时确保模块固定牢固，避免因振动导致接触不良；⑤更换后需检查驱动电路是否正常，避免因驱动信号异常导致新模块再次损坏；⑥进行绝缘测试，确保模块与散热器之间绝缘良好，防止短路。
