top225电源板维修是一项需要结合理论知识与实操经验的精细工作,其核心在于快速定位故障点并精准修复，以恢复电源板的稳定输出，top225是一款广泛应用于小功率开关电源的PWM控制器芯片，内置高压启动电路、电流检测及保护功能，因集成度高、外围电路简单，常用于电视、显示器、充电器等设备的电源板维修中，以下从故障分析、维修流程、关键检测点及常见案例等方面详细展开。
故障分类与初步判断
top225电源板的故障通常表现为无输出、输出电压低、输出电压不稳定或屡烧保险等，维修前需通过外观检查和初步通电测试缩小故障范围。

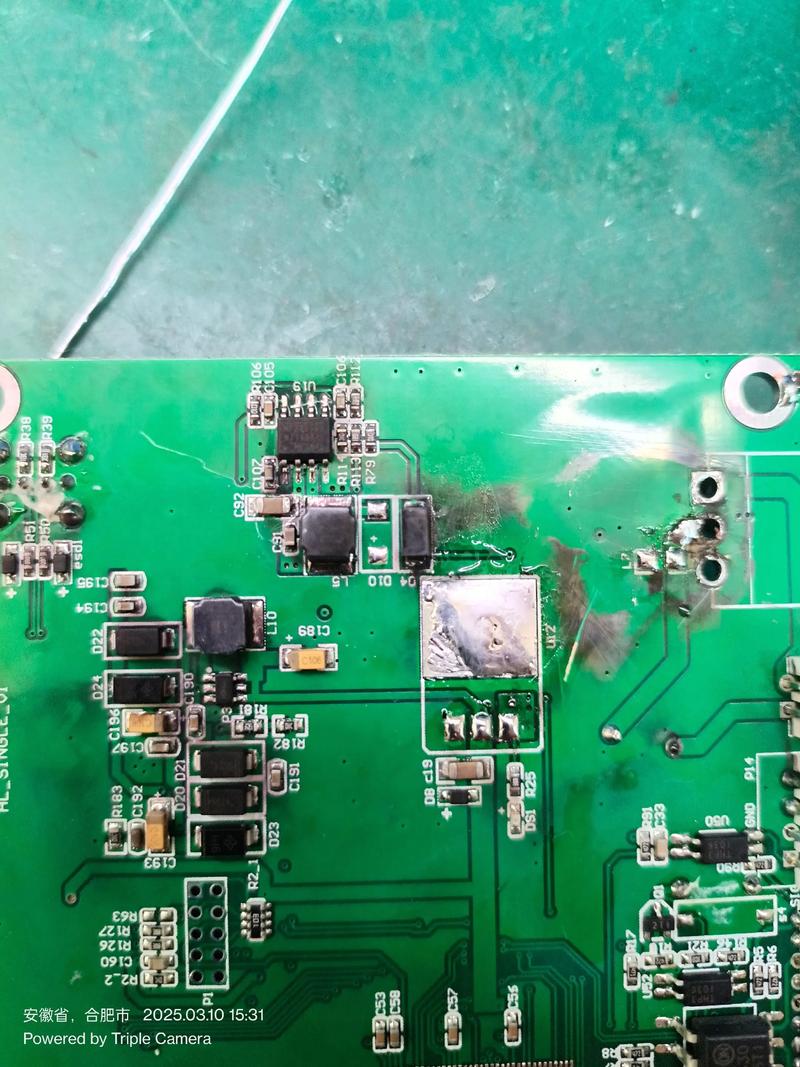

- 外观检查：观察保险管是否发黑熔断，检查top225芯片表面是否有裂痕、鼓包，电解电容是否漏液、顶部鼓包，电阻是否有烧焦痕迹，以及PCB板是否有烧蚀点。
- 通电测试：若保险完好，可先测交流输入端电阻，排除短路后通电测量top225的Vcc电压（正常工作时约12-20V）和输出端电压，若Vcc电压异常，需重点检查启动电路；若输出端无电压，则需检测开关变压器、整流桥及负载是否短路。

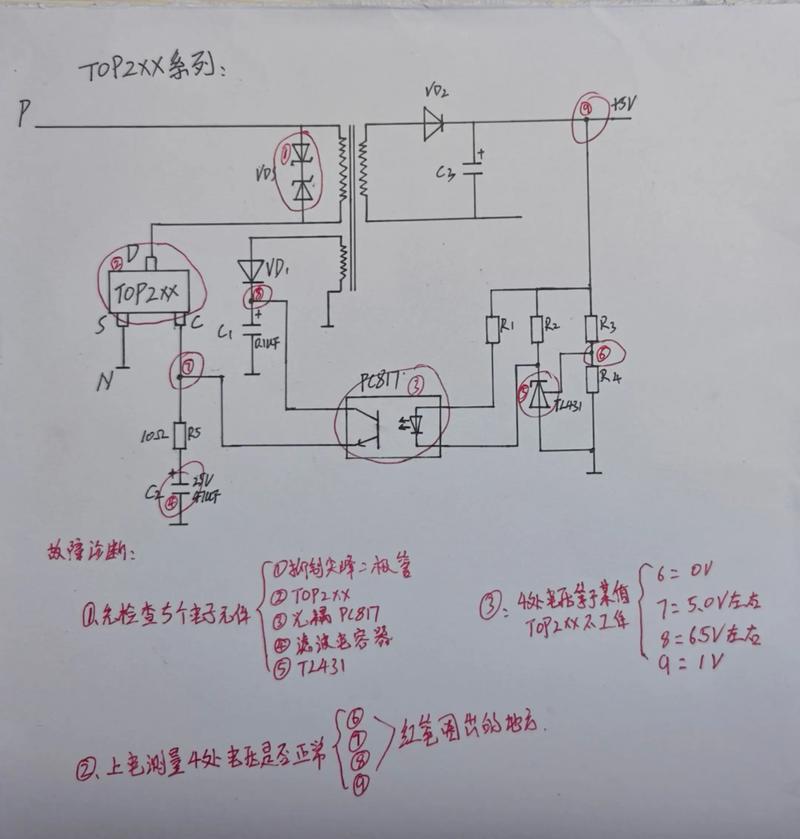

核心检测点与维修流程
top225芯片关键引脚功能与检测
top225采用8脚DIP封装,各引脚功能如下表所示：
| 引脚 | 功能 | 正常电压参考值（V） | 常见故障现象 |
|---|---|---|---|
| 1（B） | 电流检测输入 | 7-1.0 | 电压过高可能导致保护关断 |
| 2（C） | 内部MOSFET源极 | 1-0.3 | 电压异常多为MOSFET损坏 |
| 3（F） | 频率设定 | 0-5.5 | 外接电阻开路会导致频率漂移 |
| 4（X） | 接地 | 0 | 接地不良会引起工作不稳定 |
| 5（Vcc） | 电源供电 | 12-20 | 电压过低或无多为启动电路故障 |
| 6（S） | 内部MOSFET漏极 | 300-350（峰值） | 无电压或电压低为启动电路失效 |
| 7（I） | 电流检测比较器输入 | 8-1.2 | 电压过高可能触发过流保护 |
| 8（RT/CT） | 振荡定时 | 0-3.0 | 外接电容漏电会导致停振 |
检测时,需使用万用表二极管档测量top225各引脚对地阻值，与正常值对比（参考：红表笔接5脚，黑表笔接地，正向阻值约10-15kΩ；反向阻值约50-100kΩ），若阻值异常，需判断是芯片本身损坏还是外围元件问题。
启动电路检测
top225内置高压启动电路,但若启动电阻（通常为100-470kΩ/2W）开路或Vcc滤波电容（如10-22μF/50V）失效，会导致芯片无法启动，重点检测：
- 交流输入端整流桥输出电压（约300V），若无电压，检查保险管、限流电阻及抗干扰电路；
- Vcc端电压是否随启动电阻接入而恢复正常,若仍无电压，需检查top225的6脚（漏极）电压，若无300V峰值电压，可能是开关变压器初级绕组开路。
反馈回路检修
反馈回路是导致输出电压异常的核心区域,包括光耦、误差放大器（如TL431）及取样电阻，检测步骤：
- 测量光耦发光二极管两端电压（正常约1-2V），若电压为0，检查取样电阻是否开路；
- 检测光耦接收三极管端是否导通（用万用表R×1k档测C-E极阻值，正向导通阻值约10-20kΩ）；
- 若TL431参考端电压偏离2.5V，需更换TL431或检查外围分压电阻。
保护电路排查
top225内置过流、过压及过热保护，若频繁进入保护状态，需逐一排查：
- 过流保护：检测1脚电压是否超过1.0V，若过高，检查电流检测电阻（通常为0.33-1Ω）是否阻值变大；
- 过压保护：检测输出端电压是否超过额定值，若异常，检查稳压反馈回路；
- 过热保护：若芯片温度过高，需检查散热条件及负载是否短路。
常见故障案例与维修技巧
-
案例1：屡烧保险管
故障现象：通电瞬间保险管熔断。
检修过程：- 断开负载,测输出端对地电阻，若仍短路，检查整流桥、top225内部MOSFET是否击穿；
- 若top225 2、6脚阻值为0，需更换芯片，并检查尖峰吸收电路（如RCD缓冲电路）的电容是否失效。
-
案例2：输出电压偏低且波动
故障现象：输出电压为额定值的50%左右，伴随“滋滋”声。
检修过程：
（图片来源网络，侵删）- 测量top225 Vcc电压，若偏低，检查启动电阻及滤波电容；
- 若Vcc正常,检测光耦是否导通，TL431参考端电压是否为2.5V，若TL431无电压输出，更换后故障排除。
维修注意事项
- 安全防护：开关电源部分存在高压，维修时需隔离变压器供电，避免触电；
- 元件代换：top225芯片代换时需注意型号差异（如TOP225Y- TOP224Y），外围元件参数需严格匹配；
- 焊接技巧：更换top225时需使用防静电烙铁，焊接时间不宜超过10秒，避免芯片内部电路损坏。
相关问答FAQs
问题1：top225电源板通电后输出电压正常，但Vcc电压偏低且波动，如何解决？
解答：此故障通常由Vcc供电不足引起，重点检查启动电阻（是否变值）、滤波电容（是否容量下降）以及Vcc整流二极管（是否正向电阻增大），若电容老化，需更换同规格电解电容；若启动电阻阻值增大，需更换高功率电阻（如2W/470kΩ）。
问题2：维修时发现top225芯片表面发烫，但输出电压正常，可能的原因是什么？
解答：芯片发烫多因内部MOSFET或外部负载异常导致，首先断开负载，若温度恢复正常，说明负载短路；若温度仍高，需检测top225 2脚（源极）与6脚（漏极）间是否短路，若阻值接近0，需更换芯片；同时检查开关变压器初级绕组是否局部短路，避免再次损坏新芯片。
