什么是供配电技术成套实训设备？
供配电技术成套实训设备,通常也称为“供配电实训台”或“电力系统自动化实训装置”，是一个集成了真实供配电系统主要环节的、模块化、可重构的综合性教学平台。

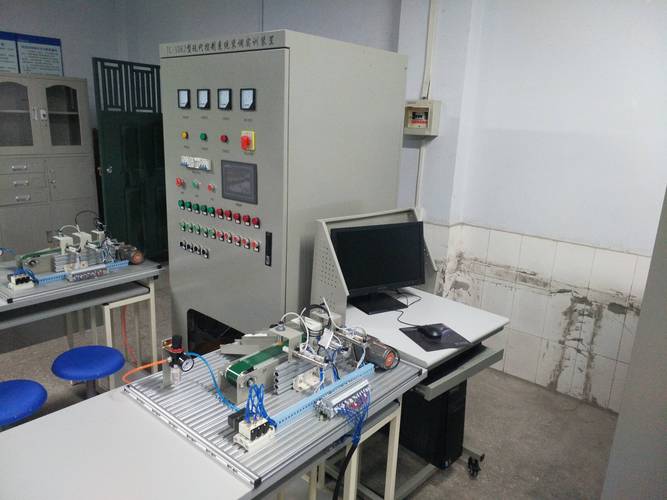

（图片来源网络，侵删）
它的核心目标是模拟从高压电网引入电能，经过变压、配电，到最终将电能安全、可靠、经济地分配给各个用电负荷的全过程，学生通过在这个设备上的操作、接线、调试和故障排查，能够将书本上的理论知识与实际应用紧密结合，掌握供配电系统的核心技能。
核心功能与教学目标
核心功能：
- 系统模拟与演示： 完整模拟从10kV（或模拟高压）进线，到变压器降压，再到低压配电、动力照明控制、无功补偿、计量监测的全过程。
- 操作与控制： 学生可以进行倒闸操作、设备启停、参数设置、信号监控等实际操作。
- 接线与调试： 提供大量的端子排和接线端子，学生需要根据原理图完成二次回路（控制、信号、测量回路）的接线和调试。
- 故障模拟与诊断： 设备内置多种常见故障点（如断路器拒动、仪表指示异常、线路短路/断路等），学生需要使用万用表、继电保护测试仪等工具进行排查和修复。
- 数据采集与分析： 集成智能仪表，可实时监测电压、电流、功率、功率因数、电能等参数，并通过上位机软件进行数据记录、分析和报表生成。
- 继电保护整定与测试： 对变压器、线路的保护装置（如过流、速断、零序保护）进行定值计算、整定和传动测试。
教学目标：
- 知识层面： 掌握供配电系统的基本构成、运行方式、主接线图、继电保护原理、电气安全规范等。
- 技能层面：
- 熟练识读电气原理图和接线图。
- 掌握常用高低压电器（断路器、隔离开关、接触器、继电器等）的结构与使用。
- 具备独立完成二次回路接线、调试的能力。
- 掌握倒闸操作的正确流程和规范。
- 具备分析、判断和排除常见电气故障的能力。
- 学会使用电工工具、仪器仪表和继保测试设备。
- 素养层面： 培养严谨细致的工作作风、安全第一的操作意识、团队协作能力和解决复杂工程问题的能力。
典型构成（系统组成）
一套完整的供配电实训设备通常由以下几个主要部分组成：

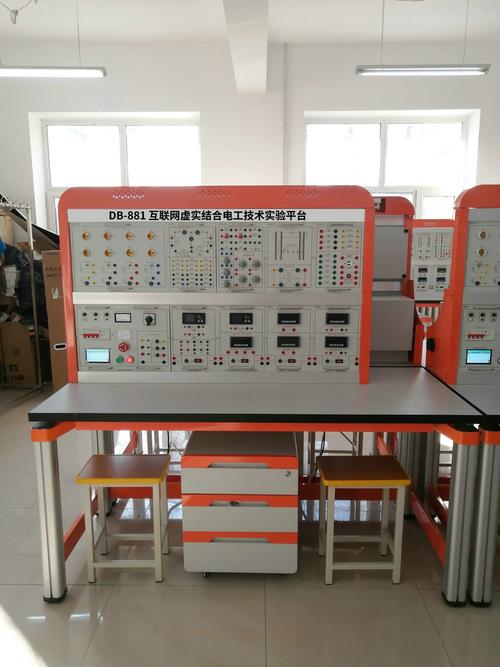

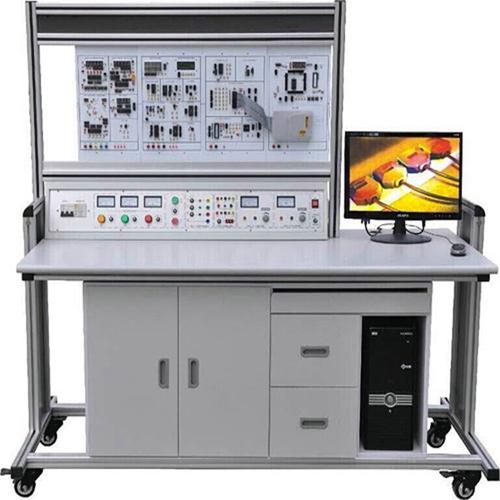

主控制屏（电源与控制中心）
- 总电源单元： 提供设备总电源开关、漏电保护、急停按钮等。
- 电源单元： 提供三相四线380V/220V交流电源，带有电压、电流指示和切换开关。
- 信号源与仪表单元： 提供直流电源、各种信号发生器，以及测量电压、电流、功率、功率因数、频率等的高精度智能仪表。
- PLC与微机保护单元： 集成可编程逻辑控制器（PLC，如西门子/三菱）和微机保护测控装置，用于实现自动化控制和复杂的继电保护逻辑。
高压配电模拟单元
- 模拟高压开关柜： 包含模拟的隔离开关、断路器、接地刀闸、电压/电流互感器、避雷器等。
- 微机保护装置： 专门用于模拟线路、变压器的保护功能，可进行定值整定和故障模拟。
电力变压器单元
- 小型干式变压器： 通常采用容量在3-10kVA的干式变压器，将380V降至安全电压（如36V、110V）或模拟220V/110V低压系统，确保实训安全。
- 温控与散热： 配备温控器和散热风扇，模拟变压器的运行状态。
低压配电单元
- 进线柜： 包含主断路器、刀开关、电流互感器、电能表等。
- 出线柜（馈线柜）： 多个出线回路，每个回路包含断路器、接触器、热继电器、电流表等，用于控制不同的负载（如电机、照明、电阻箱）。
- 电容补偿柜： 包含功率因数控制器、投切电容器、电抗器等，用于演示无功功率补偿过程。
负载单元
- 动力负载： 三相异步电机、变频器等，用于模拟工业负载和电机控制。
- 照明负载： 若干白炽灯或LED灯，用于模拟照明系统。
- 电阻性负载： 大功率电阻箱，用于消耗电能，模拟各种阻性负载。
二次回路接线训练单元
- 挂件式或网孔式实训屏： 提供大量的接线端子、继电器、时间继电器、信号灯、按钮等元器件。
- 配套图纸： 提供详细的电气原理图、安装接线图，学生需要根据图纸完成接线。
监控与管理软件（上位机系统）
- 数据采集与监控： 通过通信接口（如RS485, Ethernet）连接所有智能仪表和保护装置，实时显示系统运行参数。
- 人机交互界面： 在电脑屏幕上动态显示一次主接线图、各开关状态、实时数据、报警信息等。
- 报表生成： 自动生成用电量、功率曲线等报表。
- 远程控制： 可通过软件远程进行部分分合闸操作（在安全前提下）。
主要特点
- 高度集成化： 将庞大复杂的供配电系统浓缩到一个或数个实训台上，结构紧凑，功能齐全。
- 模块化设计： 各个功能单元（如高压柜、低压柜、变压器柜）相对独立，既可以组合成一个完整系统，也可以单独进行实训，灵活性强。
- 工程化与真实性： 采用工业级标准元器件，结构、布局、操作流程均模拟真实变电站或配电房，贴近实际应用。
- 安全可靠： 采用隔离变压器、漏电保护、急停按钮、安全电压设计等多重保护措施，确保学生人身安全。
- 开放性与可扩展性： 预留PLC接口、通信接口，可以方便地扩展新的实训项目，如与SCADA系统、楼宇自动化系统联动。
- 故障模拟智能化： 故障点通过控制面板或软件一键触发，模拟真实故障现象，便于教学和考核。
应用领域
- 职业院校： 高职、中职的电气工程、供用电技术、楼宇智能化、机电一体化等专业。
- 高等院校： 应用型本科的电气工程及其自动化、自动化等专业，作为“电力系统继电保护”、“供配电技术”等课程的实验教学设备。
- 企业培训： 用于电力公司、工业企业、物业公司等相关岗位员工的岗前培训和技能提升。
著名品牌（部分）
国内生产供配电实训设备的厂家众多,技术水平参差不齐，在选择时，建议考察其品牌实力、设备稳定性、售后服务以及教学资源配套情况，一些知名品牌包括：
- 天煌教仪
- 浙江求是科教
- 北京华教仪科技有限公司
- 西安恒尚自动化科技有限公司
- 以及众多专注于电力实训设备领域的专业公司。
供配电技术成套实训设备是连接理论与实践的桥梁,是培养应用型、技能型电力人才的关键装备，它通过模拟真实工作场景，让学生在“做中学、学中做”，不仅巩固了理论知识，更重要的是培养了动手能力、故障处理能力和工程素养，为其未来走上工作岗位打下坚实的基础。
