液晶显示驱动板作为显示器内部的核心组件,负责将数字信号转换为控制液晶分子偏转的电压，从而呈现图像，由于其电路集成度高且工作时长通常较长，故障率相对较高，对液晶显示驱动板维修电路的深入理解，不仅需要掌握基础的电子焊接技术，更需要对电源管理、信号处理及逻辑控制有系统的认知，以下将详细阐述液晶显示驱动板的维修电路原理、关键测试点及故障排查流程。

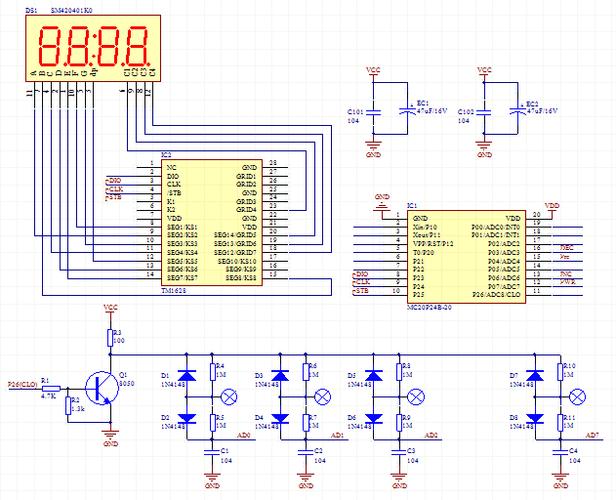

在深入维修之前,首先需要构建驱动板的电路框架模型，驱动板电路可以分为三个主要部分：电源供电单元、主控处理单元（MCU/Scaler）以及面板接口驱动单元，电源部分通常包含DC-DC变换电路，负责将适配器输入的12V或5V电压转换为板级所需的3.3V、2.5V、1.8V等核心电压；主控部分则负责信号解码、缩放处理及输出时序控制；接口部分则通过LVDS或eDP线路与液晶面板相连。
维修的第一步通常是电源电路的检测,这是整个系统运作的基础，在驱动板电路中，电源管理芯片（PMIC）或分立的DC-DC转换电路是故障的高发区，维修人员应首先使用万用表测量主板电源输入接口处的电压，确认输入电压是否符合额定值且纹波较小，随后，需追踪各级电压的转换情况，通过测量主控芯片周围的电感两端电压，可以判断内核供电是否正常，如果发现某一路电压缺失或偏低，应重点检查该路上的MOS管、肖特基二极管以及滤波电容，特别是电解电容，在高温长期工作下容易出现容量下降或ESR（等效串联电阻）升高的现象，导致带载能力变弱，引发黑屏或画面闪烁。
在确认供电正常后,时钟与复位电路的检测至关重要，主控芯片的正常工作依赖于稳定的时钟信号，晶振（通常为14.318MHz或其他频率）是时钟电路的核心，维修时，可以使用示波器探头测量晶振的两个引脚，观察是否有正弦波波形输出，如果示波器显示为一条直线或波形幅度极低，则可能是晶振虚焊或内部晶体破碎，复位电路的故障往往比较隐蔽，主控芯片的复位引脚通常连接着一个复位芯片或RC延时电路，在上电瞬间，复位引脚应有一个电平跳变过程（通常是低电平复位），如果复位电路中的电容漏电或三极管击穿，导致复位引脚长期处于复位电平，主控芯片将无法启动，表现为指示灯亮但无图像输出。
信号通道的故障主要集中在LVDS发送器与接口连接器上,LVDS（低压差分信号）接口是驱动板与液晶面板通信的桥梁，如果屏幕出现花屏、颜色异常或图像撕裂，极有可能是LVDS信号出了问题，维修时，应首先检查LVDS排线的连接是否松动，排线接口的引脚是否存在氧化或弯曲，进一步地，可以使用示波器测量LVDS输出电容上的差分信号对，正常情况下，这些信号对应呈现出密集的脉冲波形，如果某一对信号缺失，屏幕就会出现特定的竖线或色块，屏电压（VGH/VGL/AVDD）的生成电路也是关键，这些电压通常由DC-DC变换电路产生并直接送往面板，如果这些电压异常，液晶面板将无法正常开启。
为了更直观地定位故障,以下表格总结了液晶显示驱动板常见故障现象及其对应的电路检测点：
| 故障现象 | 涉及电路区域 | 关键检测点与维修思路 |
|---|---|---|
| 通电无反应，指示灯不亮 | 电源输入及待机电路 | 检查保险丝是否熔断。 测量输入端是否有12V/5V电压。 检查主电源芯片的启动电阻是否开路。 |
| 指示灯亮，黑屏（无背光） | 背光驱动控制电路 | 测量背光开启（BL_ON）信号电平。 检查背光升压电路的MOS管及电感。 检查高压板供电及PWM调光电路。 |
| 指示灯亮，有背光但无图像 | 主控及时钟/复位电路 | 测量主控芯片内核电压（1.8V/2.5V等）。 用示波器测晶振波形。 检查Flash程序芯片是否虚焊或程序丢失。 |
| 花屏、条纹或颜色异常 | LVDS接口及显存电路 | 重新插拔或更换LVDS排线。 检查LVDS接口对地阻值，判断是否有短路。 检查帧存储器（SDRAM）的供电及数据线连接。 |
| 画面闪烁或自动关机 | 保护电路及稳压电路 | 检查DC-DC电路输出电容是否鼓包。 监测电流是否过大触发过流保护。 检查温度传感器电路是否误动作。 |
除了硬件电路本身,固件（Firmware）的完整性也是现代驱动板维修中不可忽视的一环，驱动板上的Flash存储芯片保存着控制面板时序和OSD菜单的配置文件，如果供电不稳导致Flash数据损坏，或者更换了不同型号的液晶面板而未更新程序，都会导致显示器无法点亮或图像异常，在这种情况下，单纯依靠测量电压无法解决问题，必须使用编程器重新刷写与面板型号相匹配的固件程序。
在具体的维修操作工艺上,BGA（球栅阵列）封装芯片的虚焊是极其常见的故障源，特别是主控Scaler芯片，由于热胀冷缩效应，芯片底部的焊球容易与焊盘脱离，对于此类故障，通常采用热风枪进行“加焊”处理，操作时需注意温度曲线的控制，通常预热区温度设在150℃-180℃，焊接区温度设在230℃-250℃，并配合适量的助焊剂，在吹焊过程中，应避免长时间定点加热，以防板材起泡或周边元器件移位，修复后，需待板卡自然冷却后再通电测试，以确保焊点内部应力释放。
维修驱动板还需要关注电路板本身的物理损伤,由于显示器内部空间紧凑，板材较薄，长期受力或跌落可能导致PCB内部线路断裂，这种断裂往往肉眼难以察觉，表现为“敲击法”测试时图像时有时无，对于此类故障，需要结合电路图跑线，找到断点后使用飞线（Jumper Wire）进行连接修复，液晶显示驱动板的维修是一项结合了理论分析与动手实践的精细工作，通过系统的电路检测和合理的维修策略，可以高效地解决绝大多数显示故障。
相关问答FAQs
Q1: 在维修液晶驱动板时，如何区分是驱动板故障还是液晶面板（LCD Panel）本身的故障？
A1: 这是一个非常关键的诊断步骤，最常用且有效的方法是观察故障现象的细节，如果屏幕上出现垂直的彩色线条、固定的色块或者屏幕物理上有裂痕，这通常是液晶面板内部的数据排线（COF）或玻璃基板损坏，属于面板故障，如果屏幕能够显示图像但颜色异常、缺色、或者图像位置偏移、无法通过OSD菜单调整，这通常指向驱动板上的LVDS信号输出问题或固件配置错误，可以使用“通用驱动板”进行测试：将原机的液晶面板拆下，连接到一个通用的测试板上，如果此时图像显示正常，则说明原机的驱动板损坏；如果故障依旧，则说明液晶面板已报废。
Q2: 驱动板上的主控芯片（Scaler）发热严重，这是否意味着芯片损坏？
A2: 不一定，主控芯片在处理高速视频信号时确实会产生较大的热量，轻微发烫是正常现象，判断其是否损坏主要看工作电流和输出信号，如果芯片表面温度极高（甚至烫手无法触碰），且伴随显示器自动重启、死机或无信号输出，则可能是芯片内部短路或负载过重，应测量芯片的供电电压是否偏高，以及周边的滤波电容是否失效导致纹波过大，如果供电正常但芯片依然过热且无输出，或者芯片对地阻值明显异常（短路），则可以判定主控芯片损坏，需要进行更换或进行BGA植球重焊。
