松下官方不会向普通公众提供完整的原厂维修手册，这些手册通常只授权给松下的官方授权维修服务中心，在网上能找到的通常是爱好者扫描的、不完整的、或者是其他维修人员分享的版本。
（图片来源网络，侵删）
以下是为您整理的关于松下TH-42PA60C的维修关键信息、电路图查找途径以及维修注意事项。
电视基本信息
- 型号: TH-42PA60C (也常被简称为 42PA60C)
- 类型: 高清等离子电视
- 生产年份: 大约在2006-2007年左右
- 主要特点: 标清面板，支持高清信号,属于松下中端等离子产品。
维修手册通常包含哪些内容？
一份完整的维修手册通常包括以下几个部分：
- 安全须知: 这是最重要的一部分！ 包含高压警告、防电击措施、X射线辐射防护、对地漏电流测试等,维修前必须仔细阅读。
- 规格参数: 电视的电气规格、物理尺寸、重量等。
- 拆卸与组装步骤: 详细说明如何拆后盖、主板、电源板、逻辑板、Y-Sustain板、X-Sustain板等。
- 电路图: 维修的核心，包括：
- 电源板电路图: 产生+5V, +12V, +15V, +VS (约180V), +VA (约65V), +VSC (约190V) 等所有电压。
- 信号板/逻辑板电路图: 处理视频信号、生成驱动信号。
- Y-Sustain (Y驱动板) 电路图: 控制垂直方向的等离子单元放电。
- X-Sustain (X驱动板) 电路图: 控制水平方向的等离子单元放电。
- 整体框图: 帮助理解各板卡之间的信号和电源连接关系。
- 元件位置图: 在电路图上标注具体元器件的物理位置,方便查找。
- 故障代码与自检模式: 电视进入自检模式的方法,以及指示灯闪烁所代表的故障代码。
- 调整与校准: 进入服务菜单，对电视进行白平衡、电压等参数的调整。
- IC及零部件清单: 列出主要IC型号和元器件规格。
如何查找和获取相关资料？
由于无法提供官方下载链接,您可以通过以下途径尝试寻找：
专业维修论坛和社区
这是最有可能找到完整资料的地方,论坛里的资深维修师傅通常会分享宝贵的资料和维修经验。

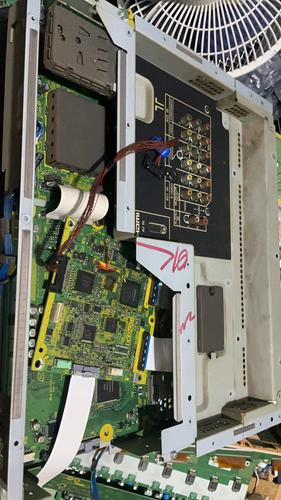

（图片来源网络，侵删）
- 国内推荐:
- 维修吧: 国内非常知名的维修技术论坛,有专门的电视维修版块。
- 家电维修论坛: 另一个老牌的维修技术社区。
- 百度贴吧: 如“等离子电视吧”、“家电维修吧”等,有时会有热心网友分享。
- 如何搜索:
- 使用关键词：
松下 42PA60C 维修手册、TH-42PA60C 电路图、松下 PA60C Schematic、Panasonic TH-42PA60C Service Manual。 - 尝试搜索其核心板卡的型号，例如电源板型号、Y-Sustain板型号,有时能找到更精确的资料。
- 使用关键词：
文件分享网站
一些国外的文件分享网站是爱好者上传资料的地方。
- 推荐网站:
- elektrotanya.com: 一个专门分享维修手册和电路图的网站,资源非常丰富。
- manualslib.com: 一个在线手册库。
- Archive.org (互联网档案馆): 有时会收录一些已经停产的文档。
- 如何搜索:
- 在这些网站上直接输入型号
TH-42PA60C进行搜索。
- 在这些网站上直接输入型号
视频平台
视频比图文更直观。
- 推荐平台:
- Bilibili (B站): 搜索
松下 42PA60C 维修或等离子电视维修，可能会有UP主分享拆机、检测过程,甚至有电路图的展示。 - YouTube: 搜索
Panasonic TH-42PA60C repair。
- Bilibili (B站): 搜索
松下PA60C系列常见故障与维修思路
即使没有完整的维修手册,了解这些常见故障也能帮助您初步判断问题所在。
故障现象1：完全无法开机，指示灯不亮
- 可能原因:
- 电源板故障: 这是最常见的原因，通常是保险丝熔断、PFC（功率因数校正）电路的功率管（如2SK3562）击穿、副电源电路故障等。
- 电源开关或电源线问题。
- 维修思路:
- 断开负载: 为了判断是电源板问题还是主板问题，可以将电源板的输出排线（连接到主板的）全部拔掉，然后只给电源板通电（通电时务必注意安全！）。
- 测量电压: 测量电源板是否有+5VSB（待机电压）输出，如果有，说明待机电路正常，如果没有,则问题在电源板本身。
- 检查电源板: 重点检查保险丝是否发黑熔断，用万用表二极管档测量PFC大功率管（MOSFET）是否击穿短路，更换损坏元件后，需要检查周边电阻、电容是否连带损坏。
故障现象2：指示灯亮，但屏幕不亮，无声音
- 可能原因:
- 主逻辑板故障: 没有产生驱动信号或屏供电。
- Y-Sustain 或 X-Sustain 板故障: 驱动板是等离子电视的“心脏”，故障率很高，通常表现为指示灯亮，但屏幕全黑,或者有声音但图像异常。
- 屏幕本身故障: 比较罕见,但可能性存在。
- 维修思路:
- 观察指示灯: 很多松下电视有自检功能，指示灯闪烁的次数代表不同的故障代码,请查阅手册或在网上搜索您的型号对应的指示灯代码。
- 测量屏供电: 逻辑板需要为驱动板提供+VS、+VA、+VSC等电压，用万用表测量逻辑板到驱动板的排线,看这些电压是否正常输出。
- 排查驱动板: Y-Sustain和X-Sustain板通常有故障指示灯（LED），如果LED亮起，则说明该驱动板有故障，常见故障是缓冲板（Buffer Board）损坏，或者驱动板上的大功率IC（如STK系列）损坏。
故障现象3：图像异常，如出现横线、竖线、雪花、亮线等
- 可能原因:
- Y-Sustain板: 主要导致水平方向的亮线或干扰。
- X-Sustain板: 主要导致垂直方向的亮线或干扰。
- 逻辑板: 信号处理问题可能导致图像雪花或无规律干扰。
- 维修思路:
根据线条的方向初步判断是哪块驱动板的问题，然后重点检查驱动板上的大功率IC、滤波电容、排线接口是否松动或氧化。
（图片来源网络，侵删）
⚠️ 安全警告 ⚠️
等离子电视内部含有致命的高压！ 即使在断电后，大容量的滤波电容（特别是电源板上的+VS和+VA滤波电容）中仍然储存有大量电荷。
- 必须放电: 在接触任何电路之前，请务必使用大功率电阻（如5W/10kΩ）对大电容进行放电,否则会严重电击甚至危及生命。
- 绝缘操作: 操作时最好佩戴绝缘手套,使用绝缘螺丝刀。
- 单手操作: 测量电压时，尽量用单手操作，另一手不碰任何金属部分,防止电流通过心脏。
- 如果您没有经验: 强烈建议不要自行拆机维修，可以寻找专业的家电维修师傅处理,他们有专业的工具和经验。
希望这些信息能对您有所帮助,祝您维修顺利！
