安全第一！维修前必须遵守的规则
电视机内部存在高压,即使断电后，大电容（如C909）中仍可能储存有致命的电荷。请务必在操作前将电容完全放电！

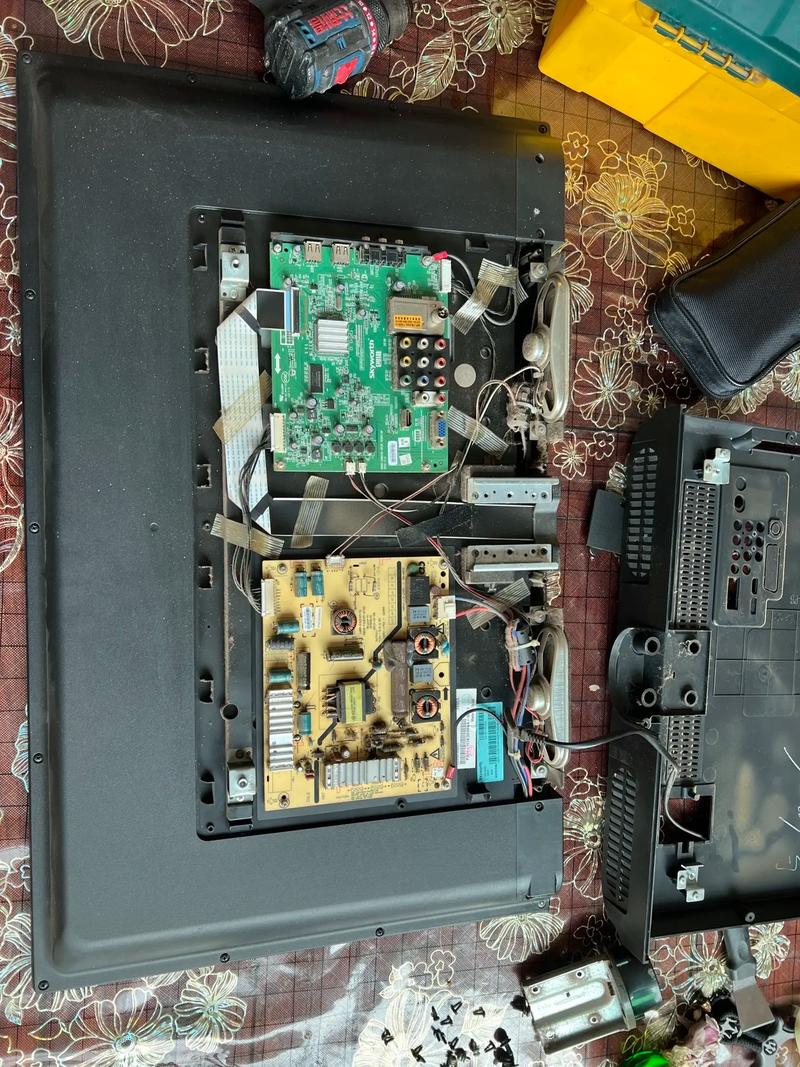

（图片来源网络，侵删）
- 断开电源： 拔下电视机的电源线。
- 放电操作：
- 找到电源板上容量最大、最显眼的那个大电解电容（通常是400V耐压，100uF或220uF左右，在PFC电路之后）。
- 准备一个 大功率电阻（如5W/10kΩ）或一个带灯泡的螺丝刀（220V/40W-60W白炽灯泡）。
- 用电阻或螺丝刀的两个金属部分,同时接触电容的两个引脚，进行放电，你会看到火花或听到声响，直到没有为止。千万不要用万用表表笔直接去放电，这会损坏万用表。
- 使用隔离变压器： 如果条件允许，最好使用一个1:1的隔离变压器，这可以让你在热底板（即电路板地线带电）的情况下安全地测量电压。
- 单手操作： 测量时，尽量用一只手操作，另一只手不碰任何金属部分，防止电流通过心脏。
维修所需工具和资料
- 工具：
- 万用表（数字表，必备）
- 示波器（高级，但不是必须）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 螺丝刀套装
- 钳子、镊子
- 大功率电阻（5W/10kΩ）或放电螺丝刀
- 资料：
- 创维 42L05HF 电源板原理图（关键！） 网上可以搜索到，没有原理图维修会非常困难，搜索关键词如“创维 42L05HF 电源板 原理图”或“L05HF-PW-E power schematic”。
故障现象与排查思路
创维这款电源板的常见故障主要有以下几种：
故障现象一：完全不通电（指示灯不亮，无任何反应）
这是最常见的故障,通常问题出在初级抗干扰电路、PFC电路或副电源电路。
排查步骤：
-
目测检查：

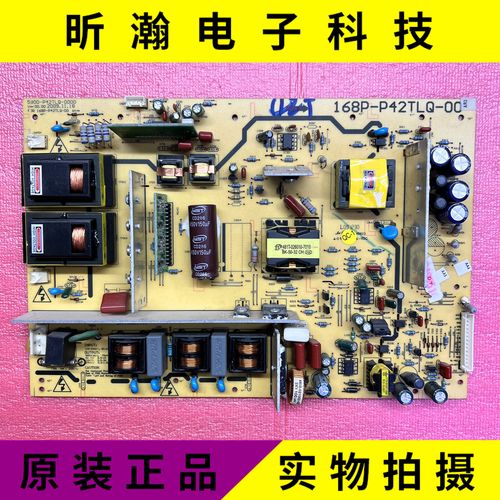

（图片来源网络，侵删）- 拆开电源板后盖,仔细观察是否有明显烧毁的元件、鼓包的电容、断裂的保险丝。
- 重点检查保险丝F901（通常为3.15A或T3.15A），如果保险丝熔断，说明初级电路存在严重短路。
-
测量保险丝：
- 保险丝完好： 故障可能在副电源或其负载（如CPU待机电路）。
- 测量副电源的输出电压,通常是 +5V_STB（待机5V）和 +12V_STB（待机12V）。
- +5V_STB 正常，说明副电源工作正常，可能是主板或开/机控制电路问题。
- +5V_STB 为0V，则问题在副电源本身，重点检查副电源的供电（来自PFC输出的VCC_B，约380V）、开关管（如Q902）、变压器T902、稳压控制芯片（如光耦PC901、精密稳压芯片TL431或其外围电路）。
- 保险丝熔断： 说明初级电路存在短路。千万不要直接换上新保险丝通电！
- 第一步： 断开PFC电路的负载（通常是主电源开关管Q901的D极）和副电源的供电（从PFC输出端断开）。
- 第二步： 用万用表电阻档测量交流输入端（L、N）的电阻值，如果仍然很小（接近0Ω），说明抗干扰电路有短路元件，如压敏电阻（如ZNR901）、共模电感（L901/L902）或X电容（CX901/CX902）。
- 第三步： 如果抗干扰电路正常，再测量PFC电路的开关管Q901的D极和S极之间是否击穿短路，Q901击穿是导致保险丝熔断的最常见原因之一，如果Q901击穿，要一并检查其驱动电阻、R909、R910以及PFC控制芯片（如NCP1394或其外围电路）是否也有问题，否则换上新管子会再次击穿。
- 保险丝完好： 故障可能在副电源或其负载（如CPU待机电路）。
故障现象二：指示灯亮，但屏幕不亮（黑屏）
这通常意味着副电源正常（待机5V有），但主电源或背光电路未工作。
排查步骤：
- 测量主电源输出电压：
- 正常开机状态下,主电源应输出 +24V 和 +12V 等电压给主板和背光板。
- 测量这些输出端是否正常。
- 如果主电源输出电压正常： 问题很可能在背光电路，请参考下面的“故障现象三”。
- 如果主电源输出电压为0V或异常低：
- 检查主电源的使能控制信号（通常来自主板，如PWR-ON, EN等）是否已送到电源板，可以用示波器或万用表测量。
- 检查主电源的过压、过流保护电路是否动作，测量保护引脚（如OVP, OCP）的电压。
- 检查主电源的开关管（如Q903, Q904等半桥或全桥拓扑）是否击穿。
- 检查主电源的PWM控制芯片（如L6599D, NCP1399等）及其外围电路是否正常。
故障现象三：屏幕亮一下就灭，或指示灯闪烁
这通常是保护电路启动的迹象，最常见的两种保护是：

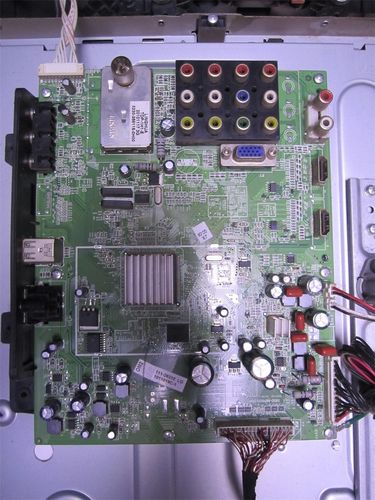

（图片来源网络，侵删）
-
过压保护：
- 原因： 主电源或PFC电路的输出电压过高，超过了安全阈值。
- 检查点：
- PFC输出电压： 正常应在 380V-400V 左右，如果过高（如超过450V），检查PFC的稳压回路，特别是PFC控制芯片的反馈分压电阻、光耦PC902等。
- 主电源输出电压： 如+24V电压过高，检查主电源的稳压回路，包括光耦PC903、精密稳压芯片TL431C及其分压电阻（R951, R952等）。
-
过流保护：
- 原因： 负载电流过大，通常是背光电路短路。
- 检查点：
- 拔掉主板连接器： 将电源板与主板的连接线断开，只留下电源输入线和屏幕的背光排线，然后通电试机。
- 如果此时不再黑屏,说明问题在主板，主板可能对电源发出了错误的保护信号。
- 如果仍然黑屏,说明问题在电源板本身或背光条。
- 检查背光输出： 测量电源板到背光条的排线插座上的电压，开机瞬间，应该有一个从0V升到约80-100V的脉冲电压，如果这个电压没有或很低，说明主电源的背光驱动电路有问题。
- 检查背光条： 如果背光输出电压正常，但灯条不亮，可能是灯条本身损坏，可以用隔离法（将灯条分段）或用电流表串联在背光供电回路中测量电流来判断。
常见易损元件清单（根据维修经验总结）
- 保险丝F901： 短路故障的“牺牲品”。
- PFC开关管Q901： 常见击穿损坏，更换时建议用同型号或更高参数的管子。
- 主电源开关管（Q903/Q904等）： 击穿损坏，常伴随保险丝熔断。
- 整流桥BD901： 击穿短路。
- PFC电感L901： 有时因电流
