开关电路是现代电子设备中的核心组成部分,广泛应用于电源、控制、信号处理等领域，掌握开关电路的原理与维修技能，对于电子技术人员和爱好者来说至关重要，本文将详细解析开关电路的工作原理、常见故障及维修方法，并结合视频学习资源，帮助读者系统掌握相关知识。
开关电路的基本原理
开关电路的核心在于利用半导体器件（如晶体管、MOSFET、IGBT等）的快速开关特性，实现对电能的高效转换和控制，与线性电路相比，开关电路通过调整开关器件的导通与关断时间比例（即占空比），来稳定输出电压或电流，具有效率高、体积小、重量轻等优点，常见的开关电路拓扑结构包括Buck（降压）、Boost（升压）、Buck-Boost（升降压）以及Flyback（反激）、Forward（正激）等隔离型变换器。
以最基础的Buck电路为例,其工作原理分为三个阶段：1. 开关管导通阶段：输入电压通过电感和开关管为负载供电，同时电感储存能量，电容充电；2. 开关管关断阶段：电感通过续流二极管释放能量，维持负载电流，电容放电以平滑输出电压；3. 稳定阶段通过控制芯片（如PWM控制器）调整开关管的占空比，使输出电压保持稳定，视频学习中，可通过动画演示直观理解各阶段的电流路径和电压变化，加深对原理的掌握。
开关电路的关键组成部分

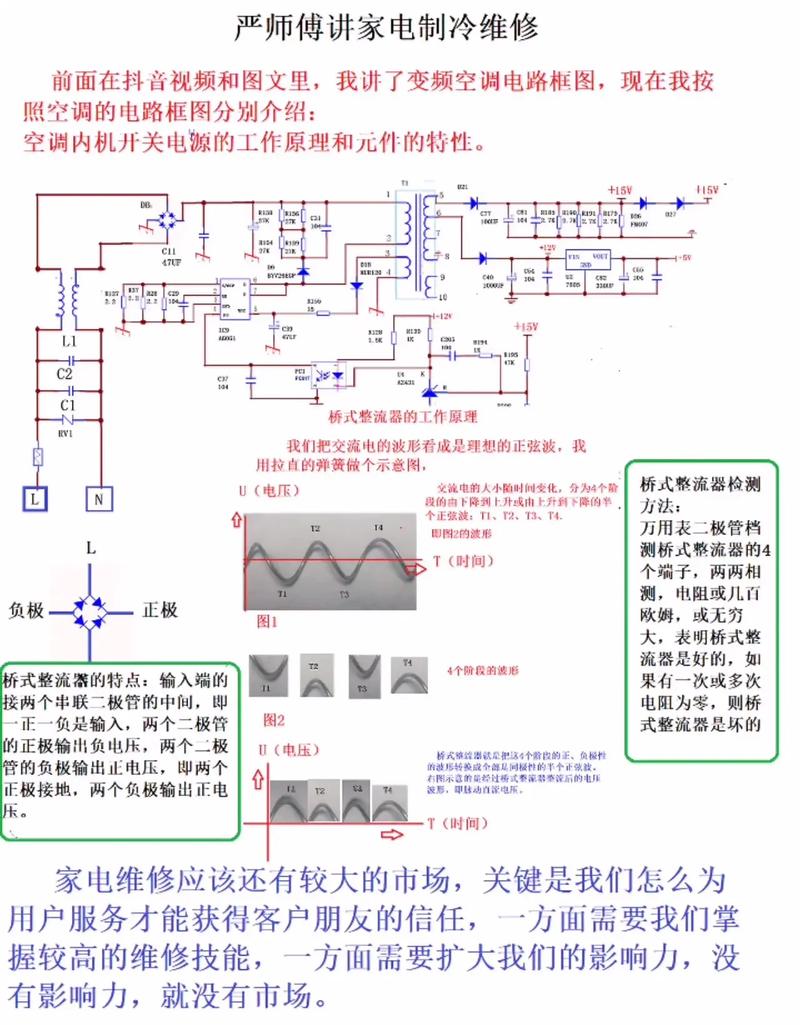

开关电路主要由功率开关器件、控制电路、储能元件（电感、电容）及保护电路组成，功率开关器件是核心，其性能直接影响电路的效率和可靠性；控制电路通常由PWM芯片、反馈回路（如电压反馈、电流反馈）构成，用于实现精确调节；储能元件则用于平抑电压和电流的纹波；保护电路包括过压、过流、过热保护等，确保电路在异常情况下安全工作，维修时，需重点检测这些部件的参数是否正常，例如开关管的极间电阻、PWM芯片的输出波形、电感的感量及电容的容量等。
开关电路常见故障及维修方法
开关电路的故障表现多样,如无输出电压、输出电压不稳定、输出电压过高或过低、电路发出异常声响等，维修时需遵循“先断电后通电、先静态后动态、先电源后负载”的原则，逐步排查。
-
无输出电压：首先检查输入电压是否正常，保险丝是否熔断，若保险丝熔断，需进一步检查开关管、整流桥是否击穿，可通过万用表测量开关管的极间电阻，若阻值接近零，则说明开关管损坏，视频维修演示中，通常会展示如何使用示波器观察PWM芯片的驱动信号，若驱动信号正常但开关管不工作，则可能是开关管本身故障或驱动电路问题。
-
输出电压不稳定：此类故障多与反馈回路或储能元件有关，需检查反馈电阻、光耦（在隔离电路中）是否损坏，以及电感是否虚焊、电容是否失效（如鼓包、漏液），视频教程中可能会演示用替换法判断电容好坏，或通过示波器测量输出纹波电压，若纹波过大，则可能是电容容量下降或ESR增大。
-
输出电压过高：通常是由于稳压控制回路失效导致，如PWM芯片损坏、误差放大器异常等，维修时需重点检测反馈电压是否正常，若反馈电压为零，可能是光耦或基准电压源故障，视频资源中可能会展示如何逐级测量反馈回路的电压，快速定位故障点。
-
过热保护频繁启动：可能是散热不良、开关管损耗过大或负载过重导致，需检查散热器是否积灰、风扇是否正常运转，以及负载是否存在短路，维修视频可能会演示如何测量开关管的管压降和电流，判断是否因开关管性能下降导致损耗增加。

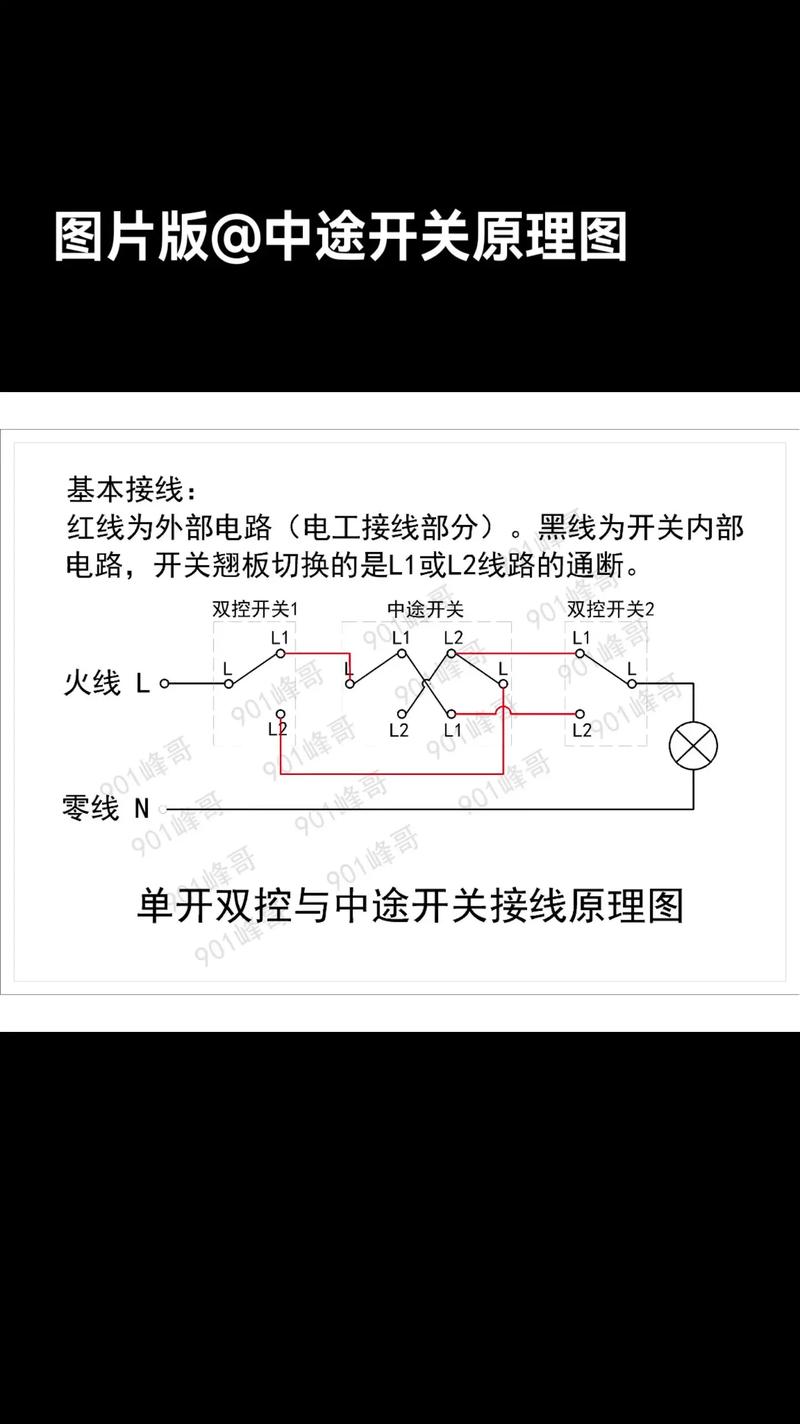

（图片来源网络，侵删）
开关电路维修视频学习的优势
相较于文字资料,开关电路维修视频具有直观性强、细节丰富的特点，视频可以动态展示电路板的拆装、元器件的检测方法、示波器的使用技巧等，帮助学习者快速掌握实操技能，在讲解开关管更换时，视频会演示如何正确拆卸散热片、避免静电损坏，以及焊接时的注意事项，这些细节在文字中往往难以体现，优质视频通常会结合实际故障案例，分析故障现象、排查思路和解决过程，使学习者能够举一反三，提升故障分析能力。
开关电路维修工具与注意事项
维修开关电路需准备必要的工具,如万用表、示波器、电烙铁、热风枪、螺丝刀等，示波器是调试和维修的关键工具，可用于观察PWM波形、输出电压纹波、驱动信号等，操作时需注意安全，首先确保电路断电并放电，避免触电或损坏元器件，更换元器件时，应选择同型号或参数兼容的替代品，尤其是功率开关管和电解电容，其耐压、电流等参数需严格匹配，视频学习中，需注意观察维修人员的操作规范，养成良好的安全习惯。
相关问答FAQs
问题1：为什么开关电路中的保险丝经常熔断？
解答：保险丝熔断通常是由于电路中存在过流故障，常见原因包括：输入电压异常过高、输出端短路、开关管击穿导致直通、整流桥短路等，维修时需先排除外部因素，再逐一检测功率器件，用万用表测量开关管D-S极或C-E极之间的电阻，若阻值接近零，则说明开关管已损坏，滤波电容失效也可能导致瞬间电流过大而熔断保险丝。
问题2：如何判断开关电路中的电感是否损坏？
解答：电感损坏通常表现为开路或感量下降，判断方法包括：1. 万用表测量法：用万用表的电阻档测量电感的直流电阻，若阻值无穷大，则说明电感开路；若阻值远小于正常值，可能存在匝间短路，2. 替换法：用同规格的电感替换，若电路恢复正常，则说明原电感损坏，3. 示波器测量法：在电路工作时，用示波器观察电感两端的波形，若波形异常（如无电压变化或纹波过大），可能反映电感性能下降，视频维修演示中通常会结合这些方法，帮助学习者准确判断电感状态。
