[项目名称] 变频节能改造技术方案
项目概述
1 项目背景
[XX公司XX生产线/XX设备（如：水泵、风机、空压机等）长期处于工频（50Hz）恒定转速运行，无法根据实际负载需求进行调节，在生产低谷或负载较轻时，造成了大量的电能浪费，增加了企业的运营成本，设备启动电流大、机械冲击严重，对电网和设备本身都造成不良影响，缩短了设备使用寿命，为响应国家节能减排政策，降低生产成本，提高企业竞争力，特提出本变频节能改造方案，]
2 项目目标
本次改造旨在通过先进的变频调速技术,实现以下目标：
- 节能降耗： 将设备运行能耗降低 [30%-50%]，预计年节约用电量约 [XX] 万度，节约电费约 [XX] 万元。
- 工艺优化： 实现设备运行速度的平滑、精确调节，满足生产工艺在不同时段、不同负载下的需求,提高产品质量和生产效率。
- 改善工况： 实现电机软启动，大幅降低启动电流（通常为额定电流的3-7倍降至1.2倍以下），减少对电网的冲击和机械设备的磨损,延长设备使用寿命。
- 智能控制： 为设备自动化升级提供基础，便于接入工厂的DCS、PLC或SCADA系统,实现远程监控和集中管理。
3 改造范围
本次改造的范围主要包括：
- 设备名称： [3#循环水泵、1#引风机、空压机组主机等]
- 设备参数： [电机功率 75kW，额定电流 140A，额定电压 380V，极数 4极]
- 数量： [共 2 台]
- 相关配套： 包括但不限于原有的启动柜、控制开关、电缆、传感器等。
现状分析与节能潜力评估
1 现有系统分析
| 设备名称 | 额定功率 | 运行模式 | 运行特点 | 存在问题 |
|---|---|---|---|---|
| [设备A] | [75kW] | 工频运行/工频+阀门/工频+挡板调节 | 24小时连续运行，流量/压力通过阀门/挡板节流调节 | 阀门/挡板节流造成能量损失严重。 电机启动电流大，对电网冲击。 设备维护成本高，噪音大。 |
| [设备B] | [110kW] | 工频运行/间歇运行 | 根据生产需求频繁启停 | 启停过程能耗巨大。 机械冲击大，对电机和泵/风机损害大。 |

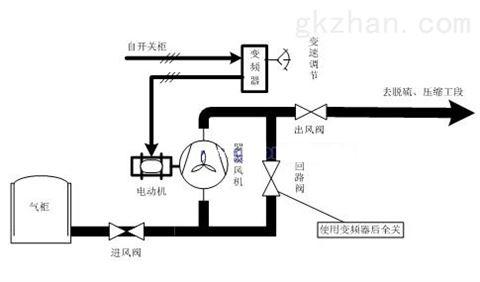

2 节能原理阐述
对于风机、水泵类负载，其轴功率与转速的三次方成正比（P ∝ n³），而流量与转速成正比（Q ∝ n），当生产需求下降，需要减少流量时，采用阀门/挡板调节，实际上只是增加了管路阻力，电机功率下降不明显，而采用变频调速，通过降低电机转速来减少流量，则可以显著降低电机功率,实现节能。
举例说明： 当流量需求降低到80%时：
- 阀门调节方式： 轴功率约为原额定功率的 95% 左右。
- 变频调节方式： 转速降为80%，轴功率仅为原额定功率的 80%³ = 51.2%。 节能潜力显而易见。

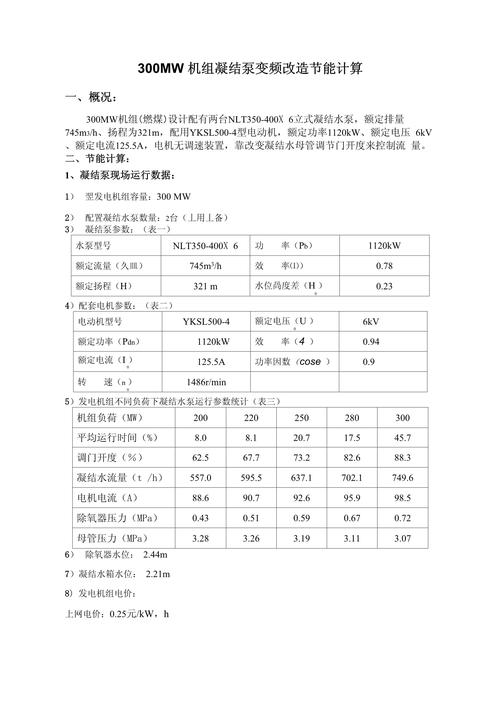

3 节能潜力估算
根据我方类似项目的经验数据及贵方提供的设备运行时间表,估算如下：
- 设备A：年运行约 [6000] 小时，平均负载率 [70%]，预计综合节能率 [40%]。
- 设备B：年运行约 [5000] 小时，平均负载率 [60%]，预计综合节能率 [35%]。
预计总节能量计算： 年节电量 = Σ (设备额定功率 × 年运行小时数 × 平均负载率 × 综合节能率) = ([75kW × 6000h × 70% × 40%] + [110kW × 5000h × 60% × 35%]) kWh = [XX] kWh
年节约电费 = 年节电量 × 平均电价（假设 [0.8] 元/kWh） = [XX] 元
投资回收期 = 项目总投资 / 年节约电费 = [X.X] 年
变频改造技术方案设计
1 方案设计原则
- 安全可靠： 选用知名品牌、技术成熟的变频器,确保系统长期稳定运行。
- 经济高效： 在满足功能和性能的前提下，优化选型，控制投资成本,追求最佳的投资回报率。
- 技术先进： 采用先进的控制技术和通信协议,为未来系统升级预留接口。
- 易于操作维护： 系统设计简洁，人机界面友好,便于现场操作人员日常维护。
2 主要设备选型
| 设备名称 | 型号规格 | 品牌/制造商 | 数量 | 主要技术参数 |
|---|---|---|---|---|
| 通用型变频器 | [ABB ACS580-01-018A-4] | ABB | [2] 台 | 输入：3~380-480V, 50/60Hz 输出：额定电流 [18] A 适配电机：[15] kW 防护等级：IP54 控制方式：V/F控制，带PID |
| 三相异步电动机 | [Y2-160M-2, 15kW] | [SIEMENS] | [2] 台 | 功率：[15] kW 电压：380V 转速：[2910] rpm |
| 电抗器 | [ACL-18/3] | [ABB] | [2] 套 | 输入侧，抑制高次谐波，保护变频器 |
| 滤波器 | [AFH-18/3] | [ABB] | [2] 套 | 输出侧，减少电机电磁噪音和发热 |
| 制动单元/电阻 | [BU-2.2 / BC-0042-2.2] | [ABB] | [2] 套 | 用于大惯量设备（如风机）的快速停机 |
| 压力/流量传感器 | [E+H PMC133**] | [E+H] | [2] 套 | 量程：[0-1.0 MPa]，输出：4-20mA |

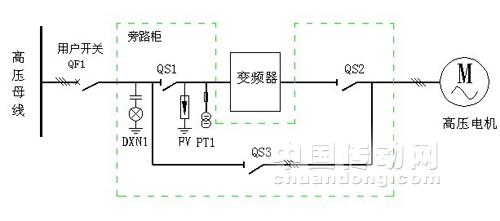

3 系统电气原理图
（此处应附上详细的电气原理图,包括主回路和控制回路）
- 主回路： 断路器 → 接触器 → 输入电抗器 → 变频器 → 输出滤波器 → 电机。
- 控制回路： 变频器控制端子 → 启动/停止按钮、速度给定电位器、PID反馈信号（压力/流量传感器信号）、报警指示灯等。
4 系统控制方案
- 控制模式： 采用 闭环PID控制 模式。
- 工作流程：
- 压力/流量传感器实时检测管路中的实际压力/流量，并将其转换为4-20mA标准信号,反馈给变频器的AI1端子。
- 变频器内部将反馈信号与用户设定的目标值（通过HMI设定或外部给定）进行比较。
- 根据比较的偏差，PID调节器自动计算出最佳输出频率，驱动电机在相应转速下运行，从而将压力/流量稳定在设定值，实现恒压/恒供。
- 操作方式：
- 现场手动： 通过变频器柜门上的HMI（人机界面）进行启停和频率设定。
- 远程控制： 提供干接点或通信接口，可接入中控室PLC/DCS系统进行远程启停和速度设定。
实施方案与进度计划
1 施工组织
- 项目经理： [姓名]，负责项目整体协调、进度控制和对外沟通。
- 技术负责人： [姓名]，负责技术方案交底、现场技术指导和问题处理。
- 施工班组： 由 [3] 名持证电工组成，负责具体的安装、接线、调试工作。
2 实施步骤
- 现场勘查与准备： 再次确认设备安装位置、电源条件、电缆路径。
- 设备到货与验收： 组织设备开箱检查，核对型号、数量及完好性。
- 旧设备拆除： 安全、有序地拆除原有工频控制柜及电机接线。
- 新设备安装： 安装变频器控制柜、电机及相关附件。
- 电气接线： 严格按照电气图纸进行主回路和控制回路的接线。
- 参数设置与调试： 变频器参数优化（如转矩提升、加减速时间、PID参数等），进行空载、带载调试。
- 系统联调： 与现场控制系统（如有）进行联动调试,确保功能正常。
- 试运行与验收： 进行不少于72小时的连续试运行，记录各项数据,组织用户进行最终验收。
3 进度计划（甘特图形式）| 第1周 | 第2周 | 第3周 | 第4周 |
| :--- | :---: | :---: | :---: | :---: | | 项目启动与方案确认 | ███ | | | | | 设备采购与生产 | ████████ | | | | | 现场勘查与准备 | | ███ | | | | 设备到货与验收 | | | ███ | | | 旧设备拆除 | | | | ███ | | 新设备安装与接线 | | | | ██████ | | 参数设置与调试 | | | | ██████ | | 系统联调与试运行 | | | | ██████ | | 人员培训与交付 | | | | ███ | | 项目验收 | | | | ███ |
投资预算
| 序号 | 项目名称 | 规格型号 | 单位 | 数量 | 单价（元） | 总价（元） | 备注 |
|---|---|---|---|---|---|---|---|
| 1 | 变频器 | [型号] | 台 | [数量] | [价格] | [总价] | 含基本参数设置 |
| 2 | 电机 | [型号] | 台 | [数量] | [价格] | [总价] | 如需更换 |
| 3 | 电抗器/滤波器 | [型号] | 套 | [数量] | [价格] | [总价] | |
| 4 | 传感器 | [型号] | 只 | [数量] | [价格] | [总价] | |
| 5 | 控制柜及附件 | 定制 | 面 | [数量] | [价格] | [总价] | 含断路器、接触器等 |
| 6 | 电缆及辅料 | 批 | 1 | [价格] | [总价] | ||
| 7 | 安装施工费 | 项 | 1 | [价格] | [总价] | ||
| 8 | 调试及培训费 | 项 | 1 | [价格] | [总价] | ||
| 9 | 设计与管理费 | 项 | 1 | [价格] | [总价] | ||
| 10 | 税金 | 项 | 1 | [价格] | [总价] | [13%增值税] | |
| 项目总投资 | [XX] 元 |
售后服务与培训
1 质量保证
- 所提供变频器、电机等核心设备均提供 [2年] 的免费质保期。
- 质保期内，因设备本身质量问题造成的故障,免费提供维修或更换服务。
- 终身提供技术支持,质保期后只收取成本费。
2 技术支持
- 提供7×24小时电话技术支持。
- 接到故障通知后，[4小时] 内响应，[24小时] 内到达现场（根据地域调整）。
3 培训计划
- 培训对象： 现场电气工程师、操作维护人员。
- 变频器基本原理及操作（面板启停、频率设定、参数查看）。
- 常见故障代码识别与初步处理方法。
- 变频器日常维护与保养（清洁、检查）。
- 紧急情况下的停机操作。
- 培训目标： 确保受训人员能够独立、安全地操作和维护改造后的系统。
结论与建议
本次对 [设备名称] 进行变频节能改造，技术成熟，节能效果显著，投资回报周期短（预计 [X.X] 年），不仅能为企业带来可观的经济效益，还能提升设备自动化水平和运行稳定性,符合国家节能减排的产业政策。
建议贵公司批准本方案，以便我们尽快开展后续工作，早日实现节能降耗的目标。
[贵公司名称] [日期：XXXX年XX月XX日]
