等离子电视作为曾经的高端显示设备,其核心显示部件——等离子面板（PDP）的造价极高且结构精密，一旦损坏往往难以修复，因此等离子面板保护电路的设计与维护至关重要，该电路的主要功能是在电视工作异常时（如过压、过流、过热、灯驱动故障等）迅速切断电源或进入保护模式，避免面板因瞬时高压或电流冲击而烧毁，是延长等离子电视使用寿命的关键屏障。

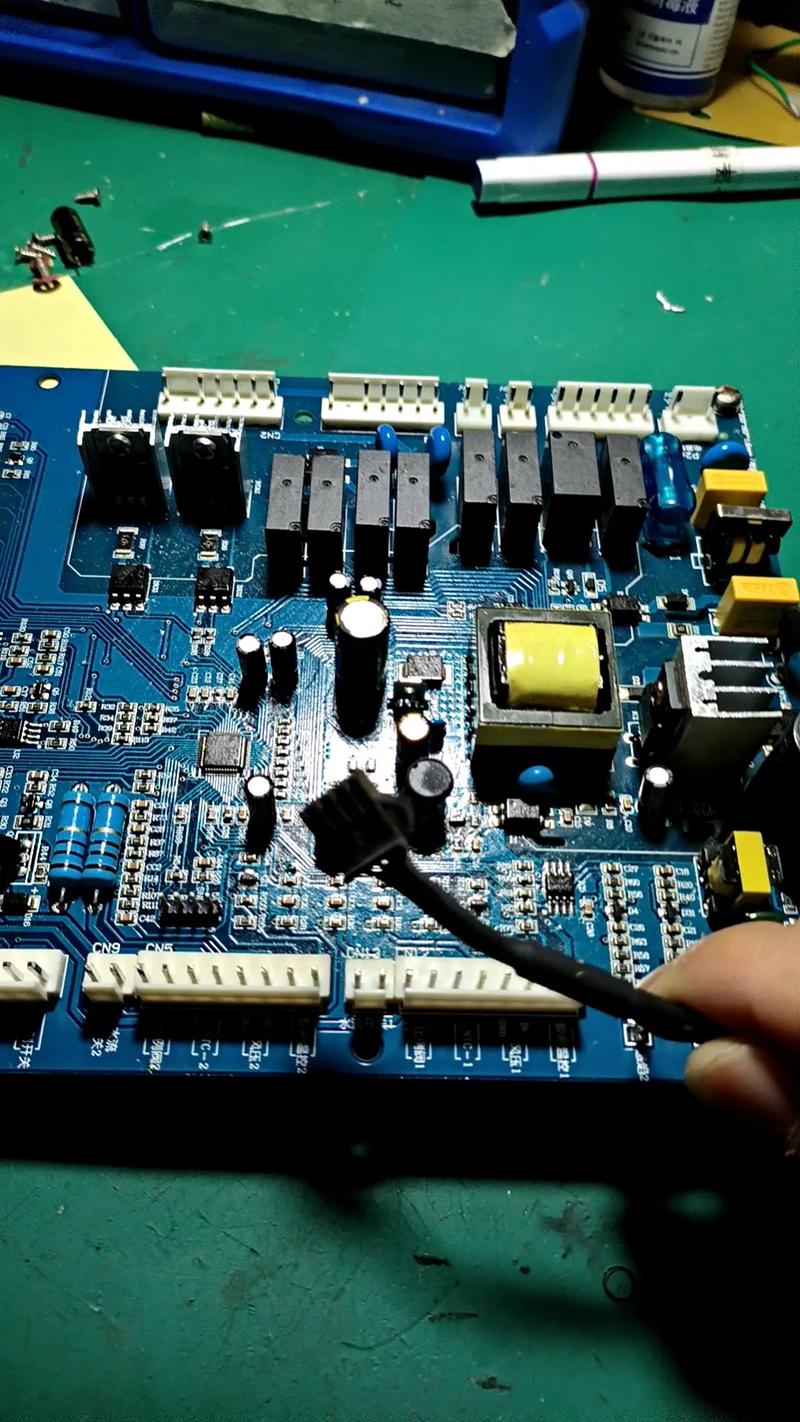

等离子面板保护电路的核心构成通常包括电压检测模块、电流检测模块、温度传感器、逻辑控制单元及保护执行元件（如继电器、可控硅等），电压检测模块实时监测电源输出电压（如VS、VA、VSC等等离子屏专用驱动电压）和输入电压，一旦检测到电压超出安全阈值（如VS电压异常波动超过±5%），会向逻辑控制单元发送信号；电流检测模块通过采样电阻或霍尔传感器监测各负载回路电流，防止过流冲击；温度传感器则分布在等离子屏驱动板、电源板等关键位置，当环境温度或元器件温度超过设定值（如驱动IC温度超过85℃）时触发保护；逻辑控制单元（通常由MCU或专用保护芯片构成）综合各路检测信号，通过预设程序判断故障类型，并输出保护指令。

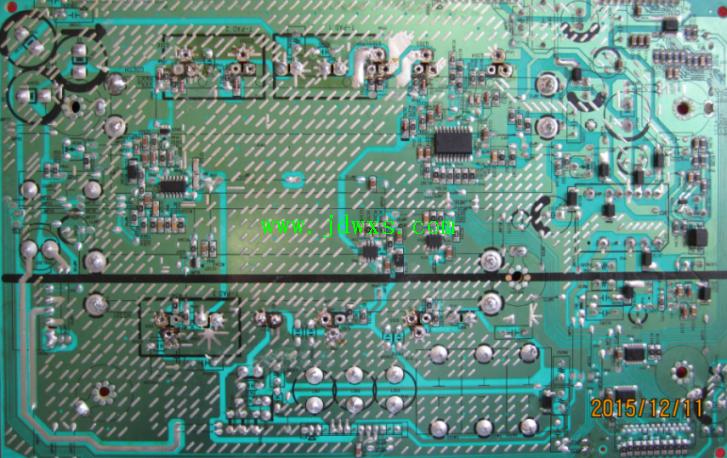

在维修等离子面板保护电路时,需遵循“先断电、再检测、后排查”的原则，避免因操作不当扩大故障，应观察故障现象：是完全黑屏（指示灯亮或闪烁）、指示灯保护性关机，还是屏幕出现异常亮线/暗区？若开机后指示灯闪烁3次后关机，可能是VS电压检测电路异常；若屏幕亮一下后黑屏，多伴有过流或灯驱动故障，使用万用表、示波器等工具检测关键电压点：测量电源板输出的主电压（如+12V、+5V）是否稳定，VS电压（等离子屏维持电压，通常为180-200V）是否正常建立，VA电压（地址电压）和VSC电压（扫描电压）是否在额定范围内，若VS电压无输出或波动剧烈，需重点检查电源板的PFC电路、半桥驱动电路及相关电容、IGBT等元件。
常见故障点及排查方法如下表所示：
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 开机后指示灯闪烁，无法开机 | VS电压检测电路误触发 | 检测VS电压是否正常；2. 检测电压检测模块（如分压电阻、光耦）是否损坏；3. 检查逻辑控制单元保护信号输出是否异常 |
| 屏幕亮一下后黑屏 | 灯驱动电路过流 | 断开负载检测灯驱动输出电压；2. 检查维持电极、寻址电极是否短路；3. 检测灯驱动IC及相关周边元件（如电容、二极管）是否击穿 |
| 局部图像异常（亮线/暗区） | 面板驱动IC或排线故障 | 检查Y维持/寻址驱动排线是否松动；2. 测量对应驱动IC的输出波形是否正常；3. 若排线和IC正常，可能为面板内部老化，需更换面板 |
| 机器运行中频繁关机 | 温度检测异常或散热不良 | 检查散热风扇是否转动正常；2. 测量温度传感器阻值是否随温度变化；3. 检查散热口是否堵塞，导热硅是否失效 |
维修过程中需特别注意：等离子面板驱动电压较高（VS电压可达200V以上），操作时务必先断电并放电，避免触电；更换元件时，应使用原规格或参数更高的替代品，尤其是高压电容、驱动IC等关键元件；若保护电路频繁触发，需先排查负载（如面板本身、驱动板）是否短路，避免仅更换保护电路元件导致二次损坏，对于老旧机型，若保护电路因设计缺陷（如电容老化导致电压检测漂移）频繁误动作，可适当调整检测阈值（如更换分压电阻），但需确保调整后仍能可靠保护面板。
相关问答FAQs：
Q1：等离子电视开机后指示灯正常，但屏幕黑屏，且有“滋滋”声，如何判断是保护电路故障还是面板损坏？
A：首先断开电源，静听“滋滋”声来源，若声音来自电源板或驱动板，多为高压部分元件（如变压器、电容）异常，导致保护电路启动，可测量VS电压：若电压无法建立或波动剧烈，重点检查电源板PFC电路和半桥驱动电路；若VS电压正常但屏幕仍黑，可能是面板灯驱动故障（如维持电极短路），需断开面板驱动排线，测量驱动板输出波形，若波形异常则为驱动板故障，波形正常则需更换面板。
Q2：等离子面板保护电路中的“过压保护”和“过流保护”触发后，如何区分故障源？
A：过压保护通常因电源输出电压异常或电压检测电路元件损坏（如分压电阻阻值漂移、光耦击穿）导致，可测量电源板各路输出电压是否稳定，并用示波器观察电压波形有无尖峰；过流保护则多因负载短路（如面板电极短路、驱动板输出对地短路）引起，需断开负载（如拔掉驱动板与面板连接排线），测量回路电流是否恢复正常，若断开后电流正常，则故障在负载侧（面板或排线），否则为驱动板自身过流。
