CAN总线技术中的位仲裁机制是其实现多节点高效通信的核心，也是确保数据传输可靠性与实时性的关键，CAN（Controller Area Network）总线最初由德国博世公司为汽车电子控制系统设计，如今已广泛应用于工业自动化、医疗设备、航空航天等领域，其独特的非破坏性位仲裁技术，允许多个节点在同一总线上竞争发送数据而不会导致数据冲突,这一特性使CAN总线在分布式系统中表现出卓越的性能。

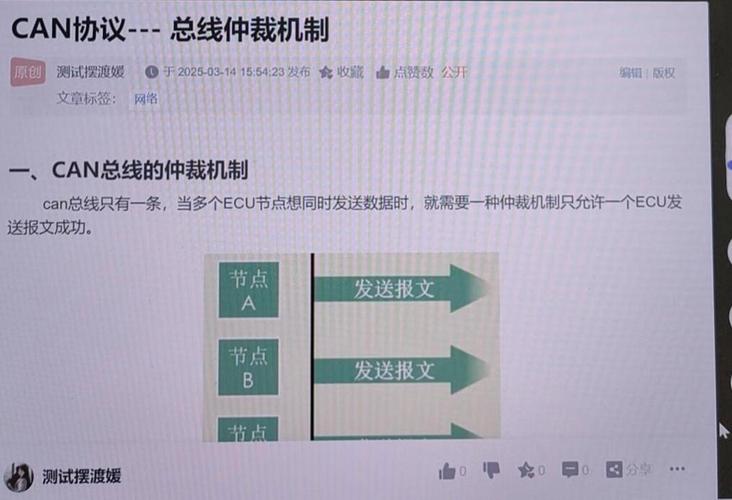

CAN总线采用差分信号传输（如CAN_H和CAN_L），具备较强的抗干扰能力，而位仲裁机制则建立在“线与”逻辑和优先级判定的基础上，在CAN总线中，所有节点都通过相同的物理总线连接，每个节点在发送数据的同时也会监听总线电平，通过比较发送电平与接收电平来判断是否发生冲突，这种“边发送边监听”的方式是位仲裁实现的前提，当多个节点同时尝试发送数据时，总线上的电平由所有发送节点的电平共同决定（即“线与”逻辑）：若有一个节点发送显性电平（逻辑0），而其他节点发送隐性电平（逻辑1），则总线呈现显性电平；只有所有节点均发送隐性电平时，总线才呈现隐性电平，这种机制使得低电平（显性）具有更高的优先级，能够覆盖高电平（隐性）。

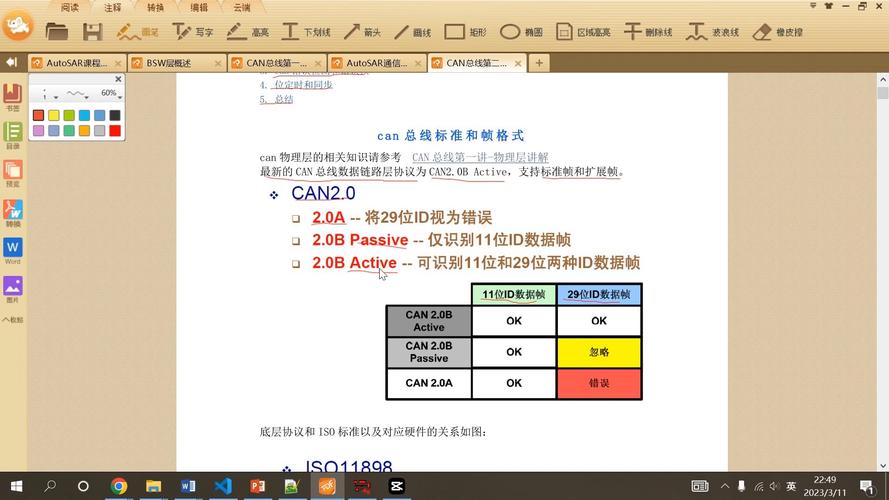

位仲裁的过程发生在数据帧的仲裁段，该段包括11位标识符（标准帧）或29位标识符（扩展帧）以及远程发送请求（RTR）位，标识符用于确定消息的优先级，数值越小，优先级越高，仲裁从标识符的第一位（MSB）开始，逐位比较每个节点发送的电平与总线的实际电平，假设节点A发送的标识符为“1010...”，节点B发送的“1100...”，当仲裁进行到第二位时，节点A发送“0”（显性），节点B发送“1”（隐性），此时总线电平为“0”（显性），节点B检测到自己发送的“1”与总线的“0”不一致，便判定自己发送失败，立即停止发送并转为接收状态，而节点A则继续仲裁过程，这一过程持续到标识符的最后一位，最终获胜的节点获得总线的控制权，继续发送后续的数据段、CRC段等，失败的节点则等待总线空闲后重新尝试发送,或者根据优先级机制进入下次竞争。
值得注意的是，位仲裁是非破坏性的，即失败的节点不会丢失已发送的数据，也不会影响总线的通信状态，这种特性使得CAN总线在多节点竞争场景下仍能保持高效的数据传输，避免了传统总线中因冲突导致的数据重传和延迟，仲裁段的标识符不仅用于优先级判定，还隐含了消息的类型和内容，使得接收节点可以根据标识符选择性接收数据,提高了系统的灵活性。
为了更直观地理解位仲裁的过程,以下通过一个表格对比两个节点在不同仲裁位上的发送与监听行为：
| 仲裁位位置 | 节点A发送电平 | 节点B发送电平 | 总线实际电平 | 节点A监听结果 | 节点B监听结果 | 节点状态变化 |
|---|---|---|---|---|---|---|
| 第1位（MSB） | 1（隐性） | 1（隐性） | 1（隐性） | 一致 | 一致 | 继续仲裁 |
| 第2位 | 0（显性） | 1（隐性） | 0（显性） | 一致 | 不一致（发送1，接收0） | 节点B停止发送，转为接收 |
| 第3位 | 1（隐性） | -（已停止发送） | 1（隐性） | 一致 | 节点A继续仲裁 | |
| 第4位 | 0（显性） | 0（显性） | 一致 | 节点A继续仲裁 | ||
| 最后一位 | 0（显性） | 0（显性） | 一致 | 节点A获得总线控制权 |
通过上述表格可以看出，节点B在第二位检测到电平不一致后立即退出仲裁，而节点A则继续完成仲裁过程，这种逐位比较的机制确保了高优先级消息（标识符数值小）能够优先发送,同时避免了数据冲突。
位仲裁机制的优势不仅在于其高效性和可靠性，还在于其对实时性的保障，在CAN总线中，优先级高的消息（如刹车指令、发动机控制等关键信号）能够在短时间内完成传输，而优先级较低的消息（如车窗控制、仪表显示等）则会在总线空闲时或低优先级消息发送完成后传输,这种基于优先级的调度方式满足了工业和汽车领域对实时性的严格要求。
CAN总线的位仲裁机制还与错误处理和故障隔离机制紧密配合，在仲裁过程中，如果节点检测到自身发送的电平与总线电平持续不一致（超过一定时间），会判定为错误状态，并通过错误标志（如错误帧）通知其他节点，这种设计进一步增强了系统的鲁棒性,确保单个节点的故障不会影响整个网络的通信。
CAN总线技术的位仲裁机制通过“线与”逻辑、逐位比较和非破坏性竞争，实现了多节点对总线的有序访问，既保证了高优先级消息的实时传输，又避免了数据冲突导致的资源浪费，这一机制是CAN总线在分布式控制系统中广泛应用的重要原因之一,也为现代汽车电子和工业自动化的发展提供了坚实的技术支撑。
相关问答FAQs
Q1: CAN总线的位仲裁是否会导致低优先级消息永远无法发送？
A1: 不会，CAN总线的位仲裁机制仅在同一时刻有多个节点竞争发送时生效，低优先级消息（标识符数值较大）在总线空闲时会自动获得发送机会，CAN总线采用非破坏性仲裁，低优先级节点在竞争失败后会退避并等待下一次总线空闲，因此不会出现“饥饿”现象，在实际应用中，系统设计者可以通过合理分配标识符优先级，确保关键消息的实时性,同时兼顾非关键消息的传输需求。
Q2: 位仲裁过程中，如果节点在发送过程中发生错误（如硬件故障），会影响其他节点的通信吗？
A2: 不会对整个网络通信造成严重影响，CAN总线具备强大的错误检测和故障隔离机制，当节点在仲裁或数据发送过程中检测到错误（如位错误、填充错误等），会主动发送错误帧，该错误帧包含6个显性位，会强制总线进入显性状态，从而中断当前的数据传输，其他节点检测到错误帧后，会丢弃错误的数据帧，并等待总线恢复空闲，错误节点根据错误计数器的状态进入“错误主动”或“错误被动”模式，严重时可自动关闭输出，避免影响总线通信，单个节点的硬件故障会被隔离,不会导致整个网络瘫痪。
