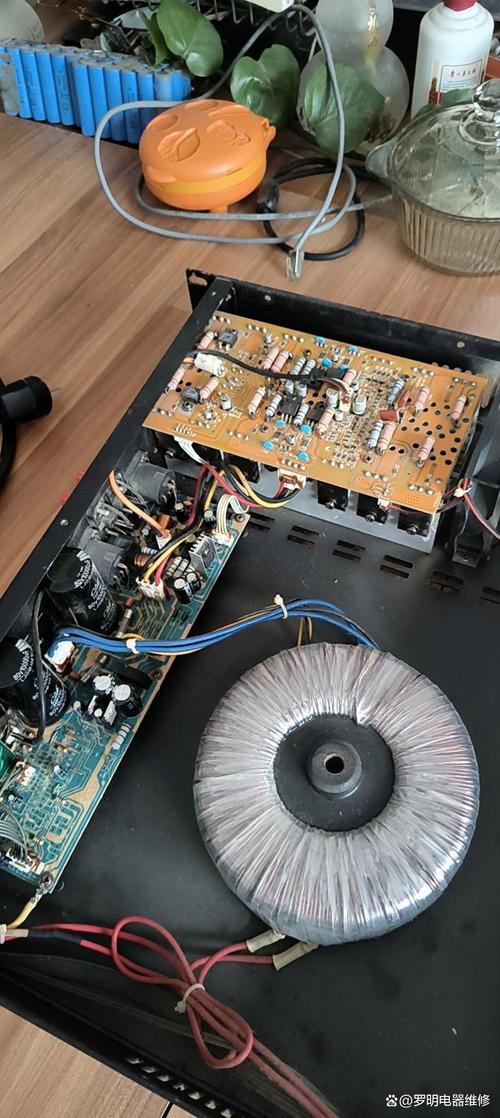

维修前准备：基础知识与工具

工作原理简述

BTL（桥接负载）功放的核心原理是利用两个相同的放大通道，将一个音频信号分成极性相反的两路，分别驱动负载（通常是扬声器）的两端，这样，负载上得到的电压摆动幅度是单端功放的两倍，理论上输出功率可以达到单端功放的四倍（在不增加电源电压的情况下）。

一个典型的BTL功放内部结构可能包含：

• 输入级: 接收音频信号。
• 前级放大/电压放大: 对信号进行初步放大。
• 驱动级: 为末级提供足够的电流。
• 末级功放输出级: 这是BTL的核心，通常由两个半桥组成（一个输出正半周，一个输出负半周）。
• 保护电路: 包括过热保护、过流保护、短路保护、直流保护等。
• 静音电路: 控制功放的开启和关闭。
• 电源部分: 提供各级所需的工作电压（通常是一个正电压和一个负电压，或者是一个正电压和一个“虚拟地”）。

所需工具

• 万用表: 必备！用于测量电压、电阻、通断，建议使用数字万用表。
• 示波器: 强烈推荐！用于观察音频信号波形，判断故障发生在哪个环节。
• 可调直流稳压电源: 用于安全上电测试，可以限制电流，防止扩大故障。
• 电烙铁: 最好是温控电烙铁，功率在30W-60W之间。
• 助焊剂、吸锡器/吸锡线: 用于拆焊元件。
• 放大镜/显微镜: 贴片元件太小，便于观察焊点和元件。
• 酒精、棉签、小刷子: 用于清洁电路板。
• 替换用元件: 常见的小型集成功放IC、电阻、电容、二极管等。

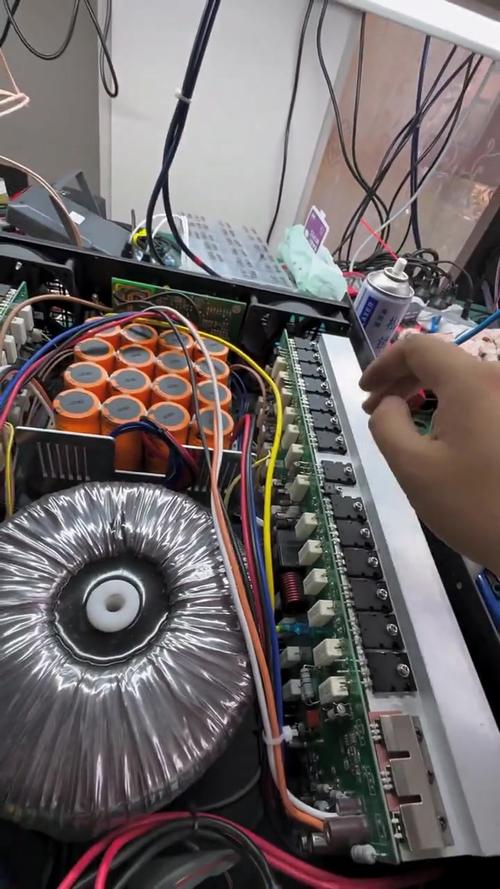

安全第一：上电前的检查

这是维修中最关键的一步,能有效防止因短路等问题烧毁新元件或扩大故障。

1. 目视检查:

   • 烧毁痕迹: 仔细观察功放IC、电阻、电容等元件表面是否有发黑、爆裂、烧焦的痕迹。
   • 虚焊/冷焊: 检查IC引脚、大功率电阻等焊点是否有裂纹、光泽不均等现象。
   • 电容鼓包/漏液: 检查电解电容是否有顶部鼓起或底部有电解液渗漏的痕迹。
   • 异物: 检查电路板上有无异物、金属碎屑等。

2. 电阻测量（断电状态）:


   （图片来源网络，侵删）

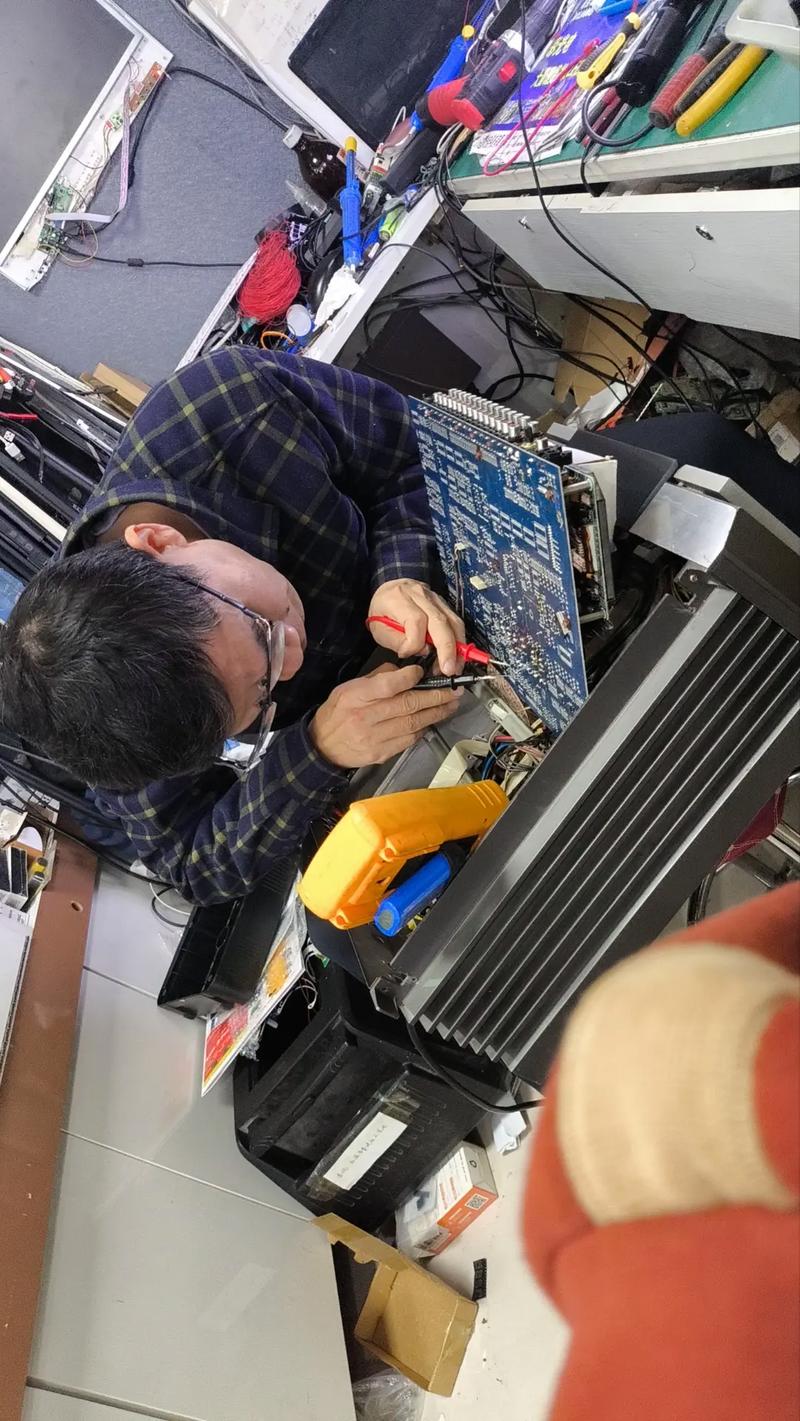

   • 电源对地电阻:
     • 将万用表调至二极管档或电阻档。
     • 红表笔接电源输入正极（VCC），黑表笔接电路地（GND），正常情况下，会有一个充电过程，读数会从低阻值逐渐升高到一个稳定值（通常是几kΩ到几十kΩ，取决于电路）。
     • 红表笔接电源输入负极（VEE或GND），黑表笔接电路地（GND），同样测量。
     • 如果阻值非常小（接近0Ω），说明存在严重短路！ 必须先排查短路点，绝对禁止直接上电！
   • 功放IC电源引脚对地电阻:
     • 找到功放IC的数据手册,确定其电源引脚（如 VCC, VEE, VCCIO 等）。
     • 分别测量这些引脚对地的正反向电阻,与正常同型号电路板或数据手册上的典型值进行对比，如果偏差巨大，可能是IC内部损坏。

系统化故障排查流程

如果上电前检查正常,可以开始进行系统化排查，建议按照“电源 -> 信号 -> 负载”的顺序进行。

第1步：电源部分检查

电源是功放工作的基础,大部分故障都与此有关。

• 测量电源电压:
  • 使用万用表或可调稳压电源,在电路板的电源输入端测量电压是否正常（+12V, -12V, 或+24V）。
  • 如果没有电压,检查电源适配器、保险丝（如果有）、电源输入端的滤波电容等。
• 检查电源退耦电容:
  • 功放IC附近通常会有一到多个小容量的陶瓷电容（如 0.1uF, 10uF）和较大容量的电解电容（如 100uF, 470uF）。
  • 这些电容用于滤除电源噪声和提供瞬时电流,它们是高发故障点。
  • 测量方法: 使用万用表的电容档测量其容量是否与标称值相符，如果容量变小或为0，需要更换，也可以用电阻档粗略判断（充电过程）。
  • 外观检查: 检查电容是否鼓包、漏液。

第2步：信号通路检查

如果电源正常,但功放仍然无声或失真，问题可能在信号通路。

• 信号注入法（使用示波器或信号发生器）:
  1. 将音频信号发生器或手机音频输出（通过一个10kΩ电位器分压）连接到功放的输入端。
  2. 关键测试点: 从输入端开始，逐级向后用示波器观察信号波形。
     • 输入端: 有无信号输入？
     • 音量电位器: 旋转电位器，观察输出端信号有无变化？
     • 耦合电容: 输入信号和前级放大之间通常有耦合电容（如10uF），检查其是否失效（开路）。
     • 功放IC输入引脚: 在IC的输入引脚上能否看到正常的、被放大了的信号？
  3. 定位故障: 如果在某一级测试点之前有信号，之后没有信号，那么故障就发生在这一级，在IC输入引脚能看到信号，但在输出引脚看不到，那很可能是IC损坏或其供电/外围电路有问题。

第3步：功放IC及其外围电路检查

这是BTL功放的核心,也是故障的高发区。

• 检查IC供电引脚:

  确认功放IC的VCC和VEE（或GND）引脚上有正常的、稳定的电压，这是IC工作的前提。

• 检查静音/保护控制引脚:
  • 查阅IC数据手册,找到MUTE（静音）、ST-BY（待机）、FAULT（故障）等引脚。
  • 正常工作时,这些引脚通常处于特定的电平（高电平或低电平），MUTE引脚为低电平时正常，为高电平时静音。
  • 如果静音引脚一直处于静音状态,功放会无声，检查控制这部分电路的元件（如三极管、电阻）是否损坏。
• 检查自举电容:
  • BTL功放为了提升输出电压,通常在输出端和电源端之间会连接一个自举电容（Bootstrap Capacitor），这是一个非常关键的元件。
  • 作用: 在信号正半周时，为上方的功放管提供一个高于VCC的“泵升”电压，使其能输出接近2*VCC的峰值电压。
  • 故障现象: 如果自举电容失效（开路或容量减小），会导致输出功率严重不足、信号削顶失真、声音发虚等。
  • 测量: 用电容档测量其容量是否正常。
• 检查反馈电阻:
  • 功放IC的输出端和反相输入端之间通常会有一个反馈网络（由电阻构成），它决定了功放的增益。
  • 如果反馈电阻开路或变值,会导致增益异常（可能无声，也可能增益极高且自激振荡）。
• 检查末级输出端直流偏置:
  • 非常重要！ 在正常情况下，BTL功放的两个输出端（OUT+, OUT-）之间的直流电压差应该非常接近0V，或者对地都有一个相同的直流偏置电压（由内部电路决定）。
  • 用万用表测量两个输出端的对地电压,如果电压差很大（一个接近VCC，一个接近0V），说明IC内部已经损坏，或者外围有元件导致其工作点严重偏移。这种情况严禁接扬声器！

第4步：负载检查

• 扬声器: 检查扬声器音圈是否断路（用电阻档测量，应有几到几十欧姆的阻值）。
• 输出耦合电容: 如果功放输出端和扬声器之间有隔直电容，检查这个电容是否失效（开路会导致无声，短路会烧毁功放或扬声器）。

常见故障与维修案例

完全无声

1. 上电前检查: 测量电源对地电阻正常。
2. 电源检查: 测量电源输入端电压为0V，检查发现是电源适配器损坏，更换后，恢复正常。
3. 电源检查: 电源电压正常，但功放IC发热严重，测量IC电源引脚对地电阻接近0Ω，判断IC击穿短路，更换IC后恢复正常。
4. 静音电路检查: 电源和信号都正常，但功放IC的MUTE引脚一直处于高电平（静音状态），检查发现控制MUTE的三极管c-e极击穿，一直将MUTE拉高，更换三极管后恢复正常。

声音小、失真

1. 电源检查: 测量电源电压，发现带负载时电压严重下降（空载12V，接上扬声器后降到8V），说明电源内阻过大或滤波电容失效，更换电源输入端的滤波大电容后，电压恢复正常，声音也恢复正常。
2. 自举电容检查: 检查发现声音小且有削顶失真，测量功放IC的自举电容，容量已严重减小，更换自举电容后，输出功率和音质恢复正常。
3. 反馈电阻检查: 增益异常，声音刺耳，测量反馈电阻，发现其中一个阻值变大，更换后恢复正常。

有“噗噗”声或自激振荡

1. 接地检查: 检查电路板的接地是否良好，特别是信号地和功率地，接地不良极易引入干扰和自激。
2. 电源退耦电容检查: 检查功放IC附近的电源退耦电容（特别是小容量的陶瓷电容）是否失效，这些电容对滤除高频噪声至关重要，更换后可能消除自激。
3. 布线与屏蔽: 检查输入线是否过长且离输出线太近，导致感应，可以尝试重新布线或使用屏蔽线。

维修技巧与注意事项

1. 先软后硬: 先检查虚焊、假焊、电容等软性故障，再考虑IC等硬性故障。
2. 善用数据手册: 找到功放IC的型号，下载其数据手册，里面有引脚定义、典型应用电路、电气特性等所有关键信息，是维修的“地图”。
3. 替换法: 对于怀疑损坏的电容、电阻、二极管等，如果手头有备件，直接替换往往比测量更快捷有效。
4. 焊接技巧: 拆焊贴片IC时，建议使用热风枪，焊接时，先焊对角线固定，再焊其他引脚，避免虚焊和桥连，焊接后用放大镜检查。
5. 安全测试: 使用可调稳压电源时，先调低电压（如5V），观察电路有无异常（冒烟、发烫），再逐步升高到正常电压。
6. 负载匹配: 确保扬声器的阻抗与功放设计的负载阻抗匹配，否则可能烧毁功放或扬声器。

希望这份详细的指南能对你有所帮助,维修是一个实践性很强的工作，多动手、多思考、多总结，你的技术水平会越来越高，祝你维修顺利！
