纯正弦波逆变器维修入门需要从基础理论、工具准备、故障排查到实际操作逐步深入，掌握核心原理和安全规范是关键，纯正弦波逆变器作为将直流电（如蓄电池）转换为高质量交流电的核心设备，其内部结构复杂，涉及电力电子、控制电路等多方面知识，但通过系统学习，初学者也能逐步掌握常见故障的维修方法。
维修前的准备与基础认知
-
工具准备
维修逆变器需配备基本工具：万用表（必备，用于电压、电阻、通断测试）、示波器（观察波形，判断输出质量）、电烙铁（35W以上，用于焊接元件）、吸锡器（拆卸元件）、螺丝刀套装（含内六角）、热风枪（拆卸贴片元件）、隔离变压器（防止输入输出短路触电）、绝缘手套和护目镜（安全防护），还需准备常用备件：保险丝、MOS管、驱动IC、电解电容、桥式整流模块等。 -
安全规范
维修前务必断开输入电源（蓄电池），等待逆变器内部电容完全放电（可用万用表测量电容两端电压，低于5V方可操作），避免带电操作，尤其是高压部分（如DC输入端、功率模块），防止触电或损坏元件，操作时佩戴防静电手环，避免静电击穿敏感元件。 -
基础理论

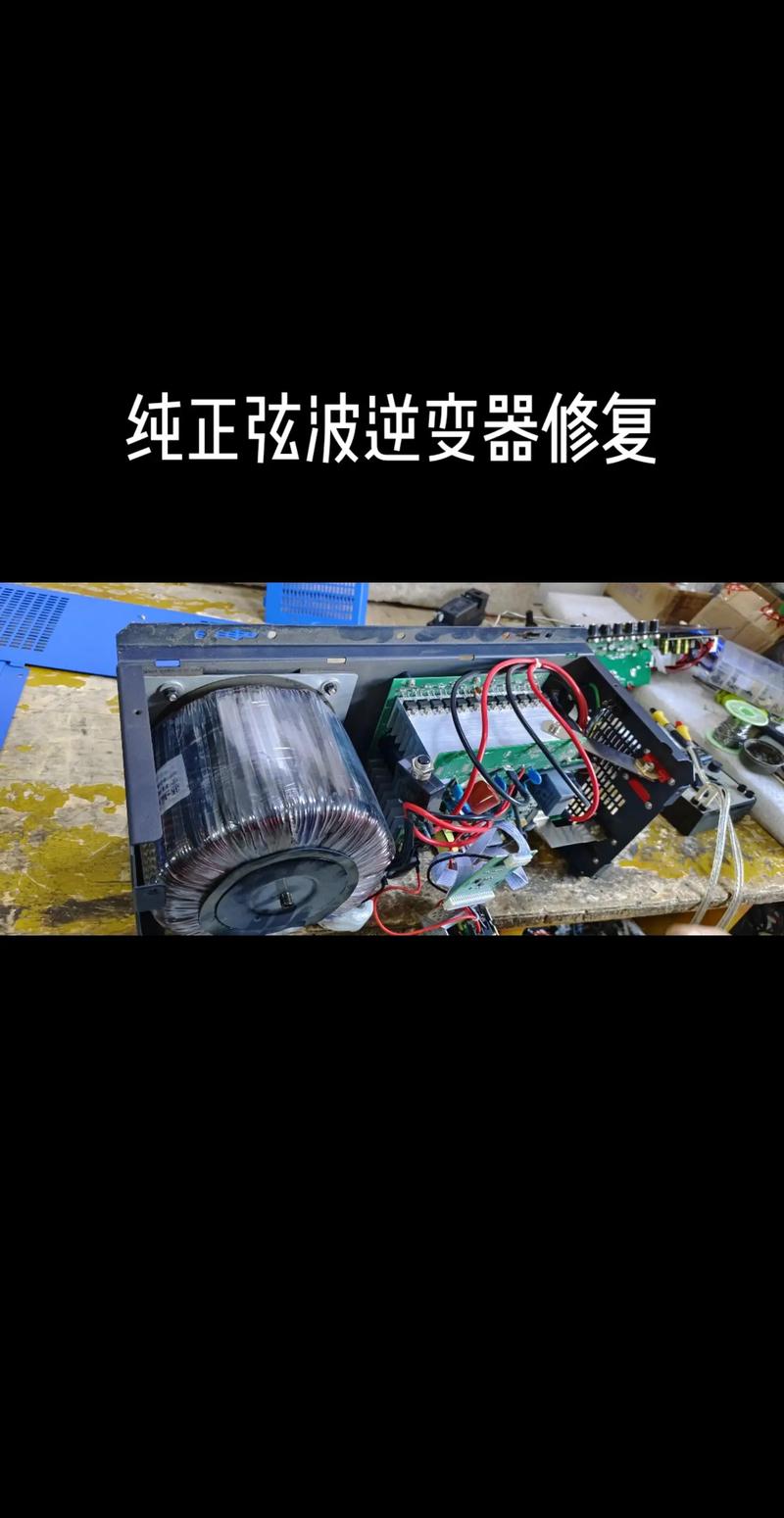

纯正弦波逆变器主要由DC-DC升压电路、H桥逆变电路、LC滤波电路、控制驱动电路、保护电路等组成，DC-DC电路将低压直流（如12V/24V）升压至高压直流（如311V），再通过H桥电路转换为高频方波，经LC滤波后输出正弦波，控制电路通过PWM调制技术驱动H桥，同时实现过压、过流、过热保护等功能，掌握这些原理有助于快速定位故障模块。
常见故障排查流程
故障排查需遵循“先外后内、先简后繁”原则，逐步缩小范围，以下是典型故障及排查步骤：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无输出电压 | 输入保险丝熔断 功率模块损坏 控制电路无驱动信号 |
断电后用万用表电阻档测保险通断，若熔断需检查后级短路点 测MOS管G-S极电阻，若短路则更换MOS管 用示波器测驱动IC输出端，若无信号则检查控制电路供电、PWM芯片及外围元件 |
| 输出电压异常（过高/过低） | 反馈电路故障 电压采样电阻变质 DC-DC升压电路异常 |
检查电压反馈回路的光耦、运放及精密电阻是否损坏 用万用表测量采样电阻阻值是否偏差过大 测DC-DC输出电压，若异常则检查升压IC、电感及二极管 |
| 输出波形畸变 | LC滤波电容失效 H桥驱动信号不对称 功率器件老化 |
用示波器观察滤波前后波形，若电容处波形毛刺多，需更换电容 比较H桥上下臂驱动信号，若占空比不一致，检查驱动IC及隔离元件 测MOS管开关速度，若延迟过大则更换 |
| 逆变器频繁保护 | 散热不良 电压检测电路误触发 负载超出额定功率 |
检查风扇是否运转、散热片是否积灰，清理或更换风扇 检测过压/过压保护阈值电阻是否变值 确认负载功率，若超出则需更换更大功率逆变器 |
核心模块维修技巧
-
功率模块维修

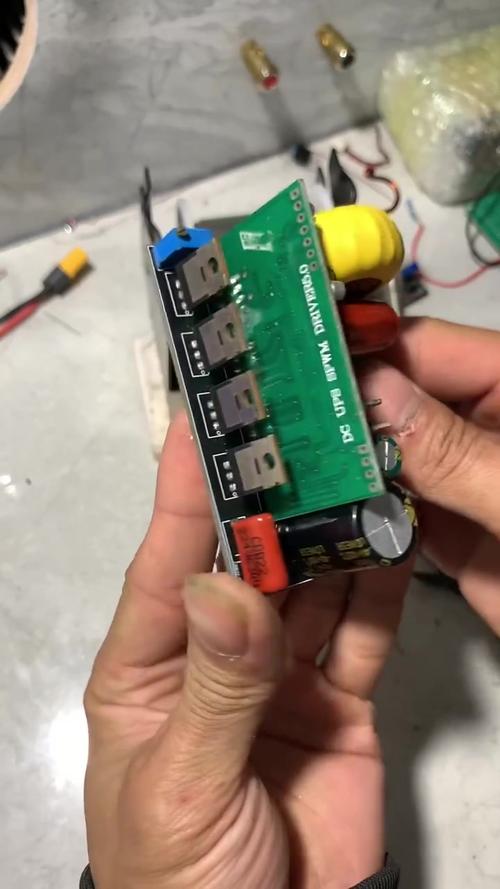

功率模块（MOS管、IGBT）是故障高发区，测量MOS管时，需拆下引脚，用万用表二极管档测D-S极，正常时应单向导通（G-S极无阻值），若短路，需检查驱动电路是否过压，同时更换同型号MOS管（注意耐压值和电流参数匹配），更换后需在G-S极并联10kΩ电阻，防止静电误触发。 -
控制电路维修

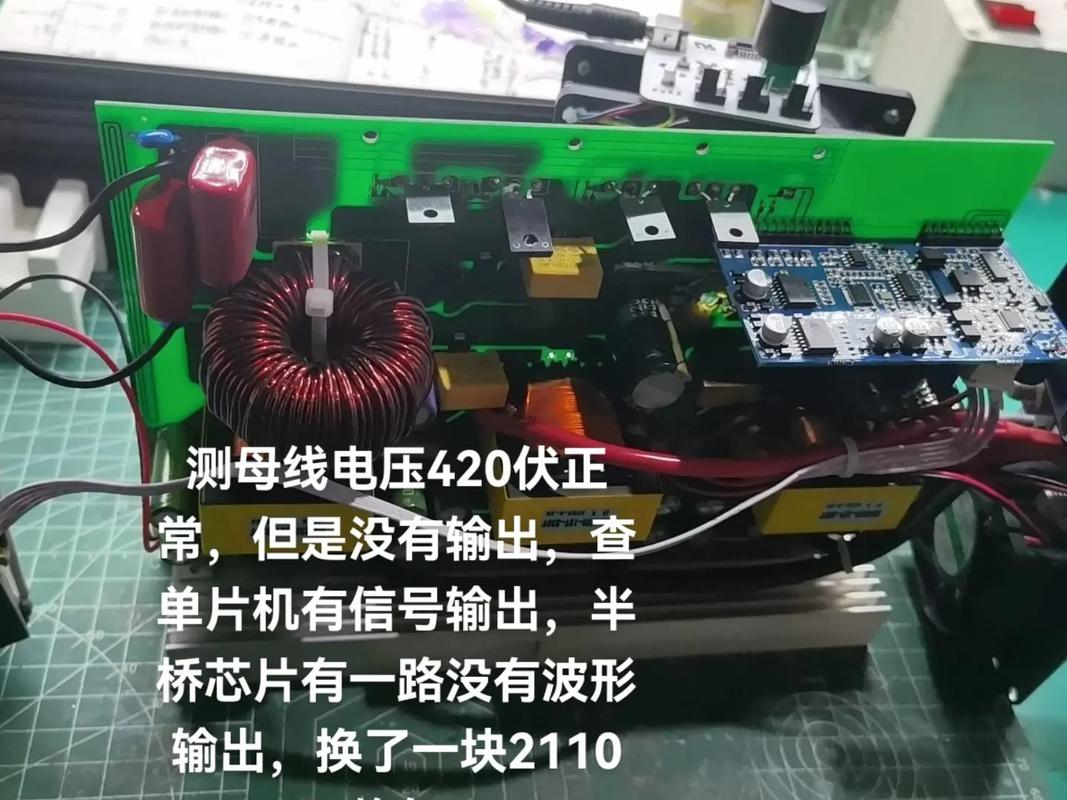

控制电路核心为PWM芯片（如SG3525、TL494），需重点检测其供电（通常为12V/15V）、振荡电路（外接RT、CT电阻电容）、死区控制端及输出端，若芯片无输出，需检查外围反馈回路是否将其拉低，驱动电路（如IR2110）需检查自举电容是否失效，否则会导致上臂MOS管无法导通。 -
滤波电路维修
LC滤波电容（通常为高压电解电容）长期工作易鼓包或失容，可通过测量容值或观察波形判断，电感若匝间短路，会导致输出波形振荡，需用万用表电感档测量或更换。
维修实例与注意事项
实例：某12V输入逆变器无输出，排查发现输入保险丝熔断，更换保险丝后上电又立即熔断，断电测输入端对地电阻，发现为0Ω，进一步测功率模块MOS管D-S极短路，更换同型号MOS管后恢复正常，检查驱动电路发现自举二极管击穿，导致驱动电压异常，同步更换后故障彻底排除。
注意事项：
- 更换元件时需注意参数一致性,尤其是电容耐压、MOS管电流余量，避免二次损坏。
- 焊接贴片元件时温度不宜过高（350℃以内），时间不宜过长，防止损坏PCB板。
- 维修后需进行空载测试,确认输出电压、波形正常后再接负载，避免扩大故障。
相关问答FAQs
Q1：逆变器输出电压偏低但无保护，如何处理？
A：首先检查输入蓄电池电压是否充足（12V系统需≥10.5V），排除电池问题后，测DC-DC升压电路输出电压，若偏低则检查升压IC、电感及二极管，若升压正常，则可能是反馈电路采样电阻变值，导致控制电路误调低输出，需用精密电阻替换采样电阻，并用示波器观察反馈信号波形直至恢复正常。
Q2：维修后逆变器出现高频噪音，是什么原因？
A：高频噪音通常由LC滤波电路异常或H桥驱动信号不对称导致，首先用示波器观察输出波形，若波形叠加高频毛刺，需检查滤波电容是否失效（容值下降）或电感磁芯松动，若波形正常但有噪音，则可能是风扇或变压器振动，可通过加固螺丝或更换风扇解决，若驱动信号不对称（上下臂占空比不一致），需检查驱动IC的供电、死区控制及隔离元件，确保信号对称。
