mos管控制电源技术是现代电力电子系统中的核心组成部分，其通过金属氧化物半导体场效应管（MOSFET）作为关键开关元件，实现对电源电压、电流、功率等参数的精确调控，与传统的双极型晶体管（BJT）相比，MOS管具有驱动简单、开关速度快、热稳定性好、无二次击穿现象等优势，因此在开关电源、DC-DC转换器、电机驱动、新能源发电等领域得到广泛应用，本文将从MOS管的工作原理、驱动设计、拓扑结构、保护技术及典型应用等方面,详细阐述其控制电源技术的核心要点。
MOS管的工作原理基于其独特的沟道导电机制，以N沟道增强型MOS管为例，当栅极（G）与源极（S）之间的电压VGS超过阈值电压Vth时，P型衬底表面会形成反型层（N型沟道），漏极（D）与源极（S）之间开始导电，此时MOS管工作在导通状态；当VGS低于Vth时，沟道消失，MOS管截止，通过控制栅极电压的幅值和时序，即可实现对漏极电流的快速开关动作，在电源控制中，MOS管的开关特性直接决定了电源的转换效率、动态响应和输出纹波等关键性能指标，因此合理选择MOS管的参数（如导通电阻RDS(on)、栅极电荷Qg、最大漏源电压VDS等）至关重要。

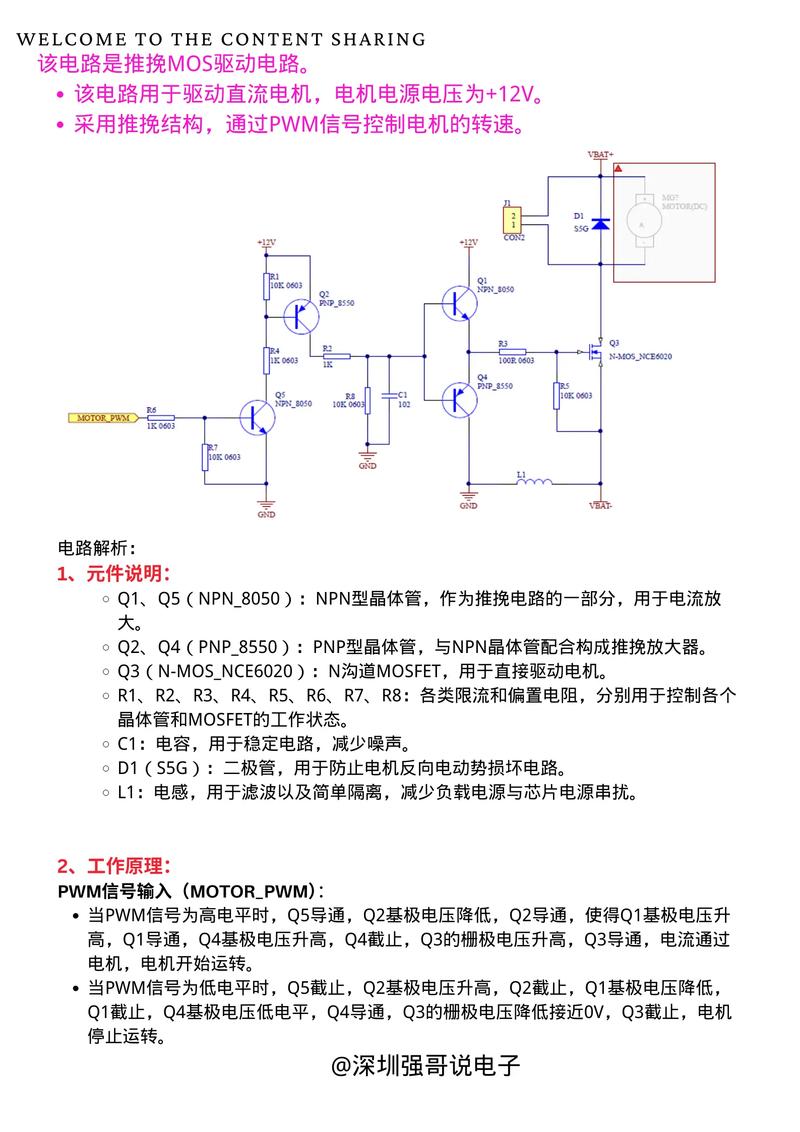

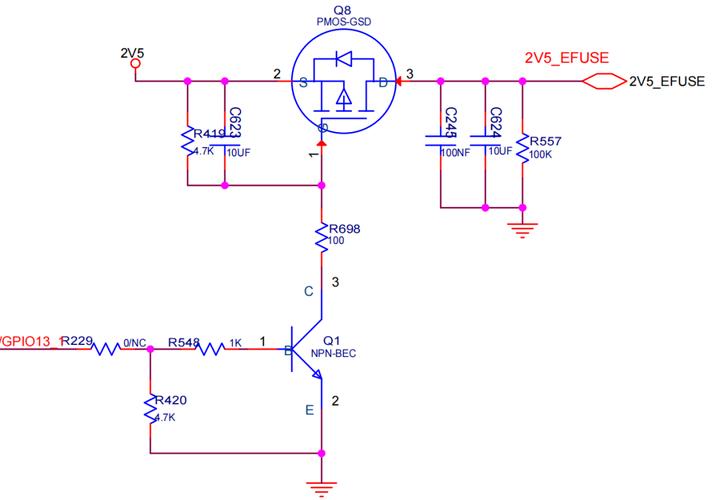

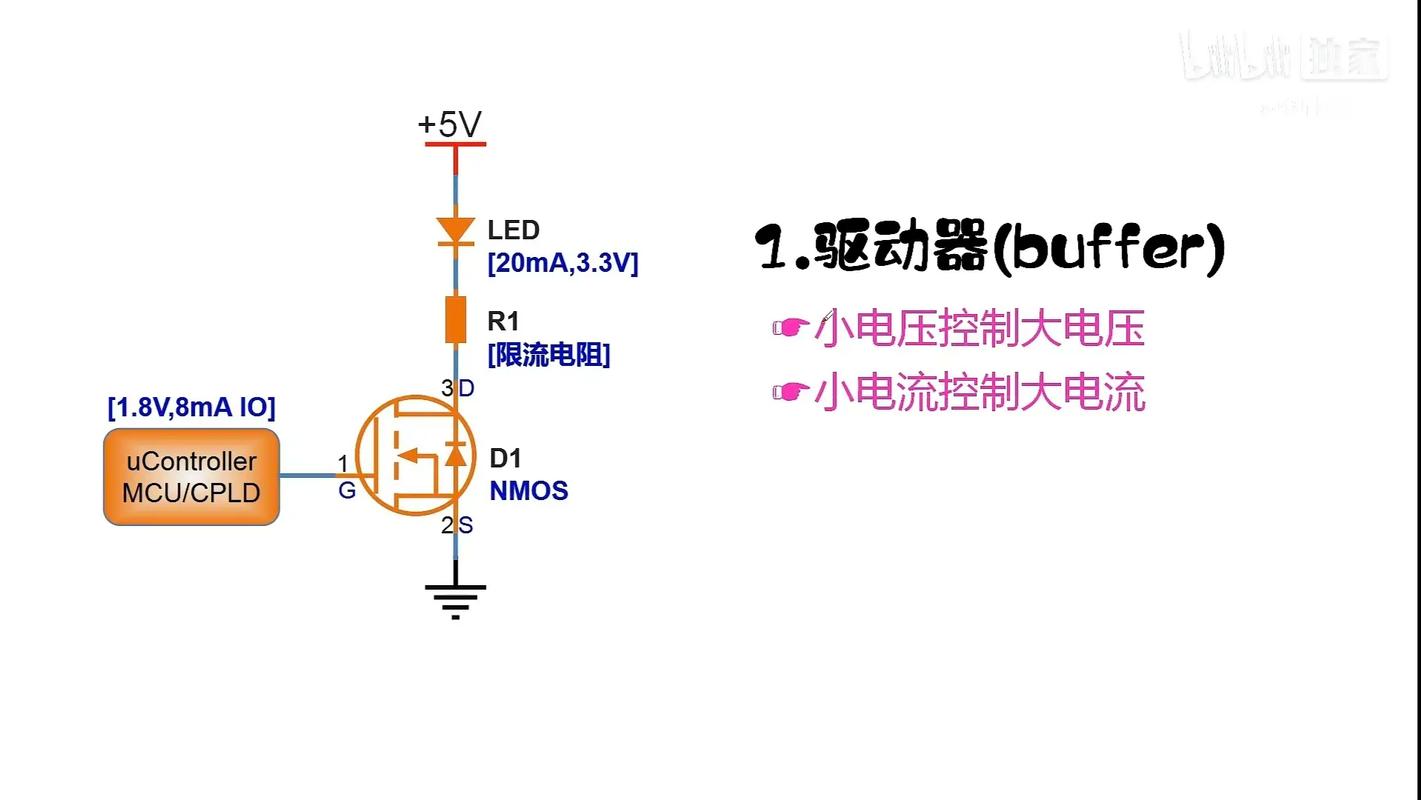

MOS管的驱动电路设计是确保其高效可靠工作的核心环节，由于MOS管是电压型驱动器件，其栅极输入阻抗极高，但存在较大的寄生电容（包括栅源电容Ciss、栅漏电容Crss和漏源电容Coss），因此驱动电路需要具备足够的驱动电流和电压变化率（dv/dt）能力，以实现快速开关，常见的驱动方式包括直接驱动（适用于小功率场合）、变压器驱动（适用于高压隔离场景）和专用驱动芯片（如IR2110、UC3842等），驱动电路设计中需特别注意以下几点：一是栅极驱动电压应确保MOS管完全饱和导通（通常为10-15V），同时避免超过最大栅源电压VGS(max)（一般为±20V）；二是驱动回路应尽可能短，以减少寄生电感引起的振荡；三是需加入栅极电阻RG，通过调节RG的大小平衡开关速度和电磁干扰（EMI）的关系。
在电源拓扑结构方面，MOS管广泛应用于多种变换器电路中，以Buck（降压）电路为例，MOS管作为开关管，通过PWM信号控制其导通与关断，当MOS管导通时，输入电压通过电感和二极管向负载供电，同时电感储能；当MOS管关断时，电感通过续流二极管释放能量，维持负载电流连续，MOS管的导通时间占空比D决定了输出电压与输入电压的关系（Vo=Vin×D），类似的，在Boost（升压）、Buck-Boost（升降压）以及LLC谐振拓扑中，MOS管均作为核心开关元件，配合电感、电容等无源元件实现电压变换,下表对比了不同拓扑中MOS管的工作状态特点：
| 拓扑类型 | MOS管导通阶段 | MOS管关断阶段 | 典型应用场景 |
|---|---|---|---|
| Buck | 能量从输入到输出 | 电感续流供电 | 电池充电、CPU供电 |
| Boost | 电感储能 | 能量释放升压 | LED驱动、光伏发电 |
| Flyback | 原边绕组储能 | 副边绕组释放能量 | 手机充电器、适配器 |
| LLC | 谐振工作 | 零电压开关（ZVS） | 高效服务器电源 |
为提高电源系统的可靠性，MOS管保护电路设计必不可少，常见的保护功能包括过流保护、过压保护、过热保护和欠压锁定（UVLO），过流保护通常通过检测MOS管的漏源电压VDS或串联在源极的小电阻上的压降来实现，当电流超过阈值时，驱动电路迅速关断MOS管；过压保护可利用瞬态电压抑制二极管（TVS）或电压检测芯片，防止漏源电压超过器件极限；过热保护则通过集成在MOS管中的温度传感器或外部热敏电阻，在温度过高时触发关断；UVLO功能确保在输入电压不足时避免MOS管工作在放大区而引起发热，在感性负载电路中，需为MOS管并联续流二极管或RC缓冲电路,以抑制关断时产生的电压尖峰。
在新能源领域，MOS管控制电源技术发挥着重要作用，在光伏逆变器中，MOS管作为H桥逆变器的核心元件，通过高频PWM控制将直流电转换为交流电，其高开关频率（gt;50kHz）和高效率（>95%）特性可显著提升系统整体性能；在电动汽车的OBC（车载充电器）中，采用SiC MOS管（碳化硅MOSFET）可实现更高频率的开关（>100kHz），从而减小无源元件体积，提高功率密度；在储能系统中，双向DC-DC变换器通过MOS管的桥式拓扑实现电池的充放电管理,精确控制能量流向。
MOS管控制电源技术通过优化器件选型、驱动设计、拓扑结构和保护策略，实现了高效、可靠、紧凑的电源解决方案，随着宽禁带半导体（如SiC、GaN）MOS管的快速发展，其开关速度、耐压能力和工作温度将进一步提升，为下一代电源系统（如5G基站、人工智能服务器、氢能源系统等）提供更强大的技术支撑。
相关问答FAQs
Q1：为什么在电源设计中优先选用MOS管而非BJT？
A：MOS管相比BJT具有显著优势：一是驱动简单，仅需电压控制，无需基极电流，驱动电路损耗低；二是开关速度快，没有少子存储效应，适合高频工作；三是热稳定性好，不存在二次击穿现象；四是导通电阻RDS(on)具有负温度特性，易于并联使用，这些特点使MOS管在开关电源等高频、高效场景中更具优势。
Q2：如何解决MOS管在高速开关过程中产生的EMI问题？
A：抑制MOS管开关EMI可从三方面入手：一是优化驱动电路，合理选择栅极电阻RG，减小驱动回路的寄生电感；二是增加RC缓冲电路或TVS二极管，吸收漏极电压尖峰；三是改进PCB布局，将MOS管、驱动电路和功率回路尽量靠近，减小环路面积，同时采用接地层隔离噪声，适当降低开关频率或采用软开关技术（如ZVS、ZCS）也可有效降低EMI。
