3844b开关电源维修是一项需要结合理论知识与实践操作的技术工作,其核心在于通过系统性的故障排查与精准的元器件检测，定位并解决电源无法正常工作的问题，3844B作为一款电流模式PWM控制器，广泛应用于开关电源中，其外围电路简洁、驱动能力强，但一旦出现故障，往往表现为输出电压异常、无输出或频繁启动等故障现象，维修过程中需遵循安全规范，先断电后检测，避免因操作不当导致故障扩大或人身伤害。

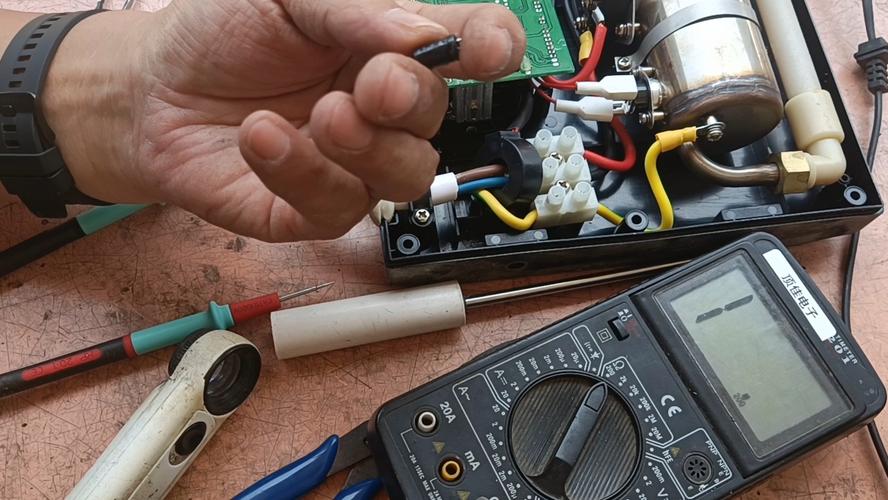

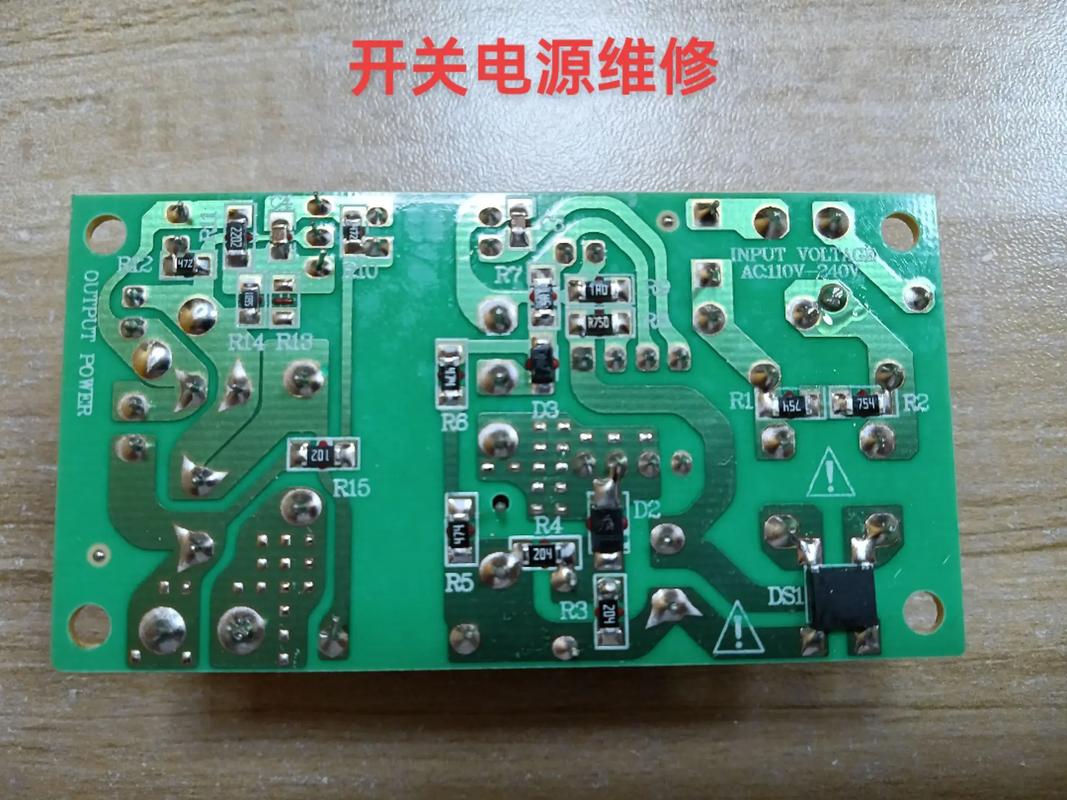

故障排查的第一步是外观检查与初步测量,首先观察电源板是否有明显烧毁痕迹，如电容鼓包、电阻发黑、PCB板烧焦等，这些直观现象往往能快速定位大电流通路的故障点，随后使用万用表测量输入端保险管是否熔断，若保险管发黑熔断，说明后级存在严重短路，需重点检查整流桥、滤波电容、开关管及3844B芯片本身是否击穿；若保险管完好，则可初步判断为软故障或控制电路异常，接着测量输出端电压，若无电压输出，需逐步检测PWM控制器的工作条件；若输出电压偏低或偏高，则需反馈回路及稳压电路。
3844B芯片的正常工作是开关电源启动的关键,其引脚功能需熟练掌握：①脚为误差放大器输出端，通常外接RC补偿网络；②脚为电压反馈输入端，用于采样输出电压；③脚为电流检测输入端，过流保护信号输入端；④脚为定时端，外接RC电路决定振荡频率；⑤脚为接地端；⑥脚为推挽输出端，驱动开关管；⑦脚为供电端，电压通常在10-18V之间；⑧脚为5V基准电压输出端，维修时需先测量⑦脚电压，若无电压或电压过低，需检查启动电阻是否开路、供电电路是否异常；若⑦脚电压正常，再检测⑥脚是否有PWM波形输出，若无输出，则可能是3844B芯片损坏或外围元件故障。
常见故障点及检测方法如下表所示：
| 故障现象 | 可能原因 | 检测方法与步骤 |
|---|---|---|
| 无输出，保险管熔断 | 整流桥击穿、开关管短路、3844B击穿 | 断电后用二极管档测量整流桥正反向电阻，测开关管c-e极间电阻，测3844B⑦脚对地是否短路 |
| 无输出，保险管完好 | 启动电路故障、3844B未工作 | 测量3844B⑦脚电压，检查启动电阻是否变值，测④脚是否有振荡波形，检查⑤脚接地是否良好 |
| 输出电压偏高 | 反馈回路开路、稳压管击穿 | 测量②脚电压是否正常，检查光耦是否导通，检查误差放大器外围电阻是否变值 |
| 输出电压偏低 | 负载过重、滤波电容失效、开关管性能下降 | 断开负载测电压是否恢复正常，测滤波电容容量，测开关管放大倍数及饱和压降 |
| 频繁启动停止 | 保护电路误动作、供电不稳 | 检查③脚电流检测电阻是否变大，测⑦脚电压是否波动，检查补偿电容是否漏电 |
在检测过程中,需特别注意3844B的软启动功能与过流保护特性。③脚外接的电流检测电阻是过流保护的关键，若该电阻阻值增大或开路，会导致过流保护阈值降低，引起电源频繁启动。④脚外接的定时电阻与定时电容决定了振荡频率，若电容漏电或电阻变值，会导致振荡频率异常，进而影响输出电压稳定性，对于反馈回路，需重点检查光耦的响应速度及误差放大器的基准电压，光耦老化或基准电压偏移都会导致稳压精度下降。
更换元器件时需注意参数匹配,尤其是开关管的耐压值、电流放大倍数及开关速度，滤波电容的容量与耐压等级，以及3844B芯片的型号兼容性，焊接过程中需使用防静电工具，避免静电击穿芯片，修复后需进行空载测试，确认输出电压正常后再接入负载，以防再次损坏。
相关问答FAQs：
-
问：维修3844B开关电源时，如何判断3844B芯片是否损坏？
答：判断3844B是否损坏需结合多方面数据：首先测量⑦脚供电电压是否在10-18V之间，⑤脚接地是否良好；然后用示波器检测④脚是否有锯齿波振荡信号，⑥脚是否有PWM脉冲输出；若供电正常但无振荡信号，且外围元件（如定时RC电路）无故障，则可能为3844B损坏；若⑦脚对地短路或⑥脚输出异常，也可初步判断芯片击穿，最终需替换芯片验证。 -
问：开关电源输出电压波动大，可能的原因有哪些？
答：输出电压波动大的原因主要包括：滤波电容容量下降导致纹波增大，需用电容表检测容量或更换同规格电容；负载电流不稳定，需检查负载电路是否有短路或间歇性故障；反馈回路元件性能不良，如光耦响应迟钝、误差放大器基准电压漂移，需检测光耦正反向电阻及②脚电压；3844B供电不稳，如启动电阻接触不良或滤波电容失效，需测量⑦脚电压是否波动；开关管饱和压降过高或散热不良也会导致输出异常，需重点排查。
