宏源491粗纱机PLC维修全攻略
宏源491作为国内广泛使用的粗纱机,其核心控制系统通常采用PLC（可编程逻辑控制器）进行控制，PLC的稳定运行是整台机器正常工作的前提。
（图片来源网络，侵删）
维修前的安全准备与基本原则
在进行任何维修操作前,请务必遵守以下安全原则：
- 断电操作：在进行硬件接线、更换模块或检查内部电路时，必须完全切断总电源，并挂上“禁止合闸”的警示牌，防止意外送电。
- 静电防护：PLC模块、I/O模块等电子元件对静电非常敏感，操作前请佩戴防静电手环，并确保工作环境干燥。
- 先外后内：先检查PLC外围设备，如按钮、传感器、电机、接触器等，它们的问题往往比PLC本身更常见。
- 先软后硬：先检查软件问题（如程序、参数设置），再考虑硬件故障（如模块损坏）。
- 记录与备份：在进行任何设置修改或程序操作前，务必备份当前的PLC程序和重要参数，以便在操作失误后能快速恢复。
故障诊断流程（四步法）
当粗纱机出现故障时,按照以下步骤进行系统排查：
第一步：故障现象确认与初步分析
- 观察：机器具体哪里不工作？是某个罗拉不转、皮圈不转、还是整个系统死机？显示屏上是否有报警代码或信息？
- 询问：向操作员了解故障发生前的征兆，是否异响、是否有过异味、是否刚维修过其他部分、故障是偶尔发生还是一直存在？
- 记录：详细记录故障现象、报警代码、发生时间等关键信息。
第二步：利用PLC进行故障定位

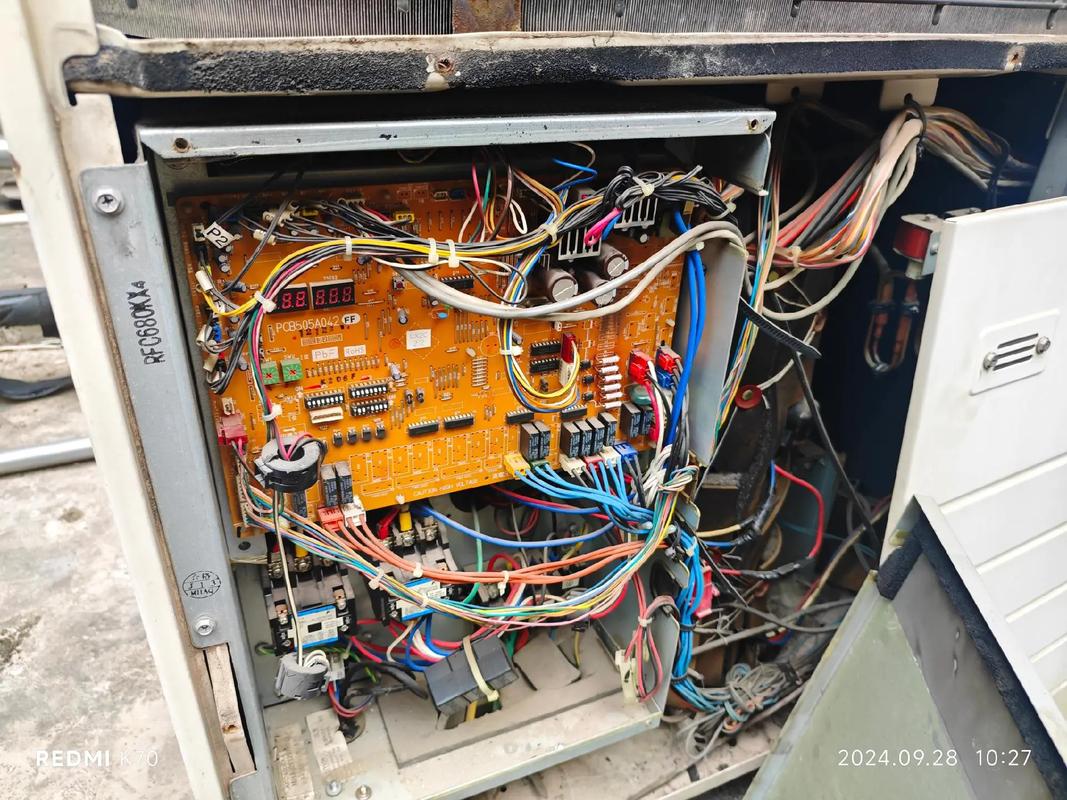

（图片来源网络，侵删）
现代宏源491的PLC系统通常会提供丰富的诊断信息。
-
查看HMI（人机界面）报警信息：
- 这是最直接的信息来源,HMI屏幕上通常会显示具体的报警代码和文字说明，变频器故障”、“断纱检测失败”、“X轴伺服报警”、“PLC输入点I0.3信号丢失”等。
- 根据报警信息,可以快速定位到具体的故障点，是外围设备问题还是PLC内部逻辑问题。
-
利用PLC编程软件（如STEP 7-Micro/WIN, GX Works2等，具体取决于PLC型号）进行监控：
- 连接PLC：使用编程电脑和专用通信电缆（如PPI电缆）连接到PLC的通信端口。
- 在线监控：打开程序，进入在线监控模式。
- 检查输入/输出点（I/O点）状态：
- 模拟输入信号：在程序中找到与故障相关的输入点（如“断纱检测”、“安全门”等），观察其状态是否与实际情况一致，安全门已关上，但对应的I点状态为“OFF”，说明线路或传感器有问题。
- 检查输出点：观察程序中控制电机、电磁阀、指示灯等的输出点，如果程序逻辑条件满足，但输出点没有动作，可能是输出点损坏或外部负载（如接触器线圈）烧毁。
- 监控内部变量和定时器/计数器：检查程序中使用的中间继电器（M）、变量（V）、定时器（T）、计数器（C）的状态是否按预期变化，一个延时启动的定时器是否在计时，计数值是否正确。
第三步：由外向内，分段排查
如果PLC监控显示某个I/O点异常，或者没有报警信息但机器不工作，则需要分段排查。
-
检查PLC的供电：
用万用表测量PLC主模块的电源输入端（如L, N, 24V+）电压是否正常、稳定，电源是PLC工作的基础，电压不稳或缺失会导致所有功能异常。
-
检查输入信号回路：
- 传感器/开关：检查连接到PLC输入端的传感器（如接近开关、光电开关）、按钮、行程开关等是否完好，可以用万用表或示波器测量其输出信号。
- 接线：检查从设备到PLC输入端子的线路是否断路、短路或接触不良，特别是粗纱机工作环境粉尘多、振动大，接线端子容易松动。
-
检查输出负载回路：
- 接触器/继电器：PLC输出点通常控制中间继电器或接触器的线圈，用万用表测量线圈两端是否有电压，如果有电压但接触器不吸合，则线圈烧毁，如果没电压，检查PLC输出点。
- 执行机构：检查接触器主触点控制的电机、电磁阀等执行机构本身是否正常，可以直接给电机单独通电测试（注意安全！）。
- 保护元件：检查输出回路中的熔断器、断路器是否跳闸或熔断。
第四步：PLC硬件与软件的深度检查
如果以上排查都正常,或者直接怀疑PLC本身有问题，则进行此步。
-
硬件检查：
- 模块状态指示灯：观察PLC模块上的LED指示灯，POWER灯（电源）应常亮，RUN灯（运行）应闪烁或常亮，ERROR灯（错误）不应亮起，如果ERROR灯亮，说明模块存在硬件或软件错误。
- 更换可疑模块：这是最有效的硬件测试方法，如果高度怀疑某个I/O模块损坏，可以找一个同型号的好模块替换上去，看故障是否消除，所有输出点都失效，可能是公共COM端接线问题或输出模块本身故障。
- 检查通信：如果涉及通信模块（如与HMI、变频器通信），检查通信线是否接错（如A/B线）、终端电阻是否安装。
-
软件检查：
- 程序丢失或错乱：检查PLC中的程序是否完整、正确，有时程序可能会因干扰或误操作而丢失或损坏，这时就需要用备份好的程序重新下载。
- 看门狗：检查程序中的看门狗定时器设置是否合理，如果程序扫描时间过长，会导致看门狗超时，PLC停止工作。
- 参数设置错误：检查PLC的硬件配置（如模块型号、地址）与实际硬件是否一致，检查HMI中的工艺参数（如牵伸倍数、捻度、升降速时间等）是否设置错误。
常见故障案例与解决方案
| 故障现象 | 可能原因 | 检查与解决方案 |
|---|---|---|
| 整机无法启动，无任何显示 | 总电源缺相或无电。 控制变压器损坏。 PLC主电源模块损坏。 |
检查车间供电和空气开关。 测量变压器输入/输出电压。 更换PLC电源模块。 |
| HMI显示“PLC通信故障” | 通信线（通常是USB或PPI电缆）松动或断线。 HMI或PLC的通信参数（波特率等）设置不一致。 通信端口损坏。 |
重新插拔并固定通信线。 在HMI和PLC编程软件中核对并修正通信参数。 更换HMI或PLC的通信模块/端口。 |
| 某个罗拉不转，HMI报“变频器故障” | 变频器本身报警（过流、过载等）。 PLC到变频器的控制线（正转、反转、多段速等）断路或接错。 PLC对应的输出点损坏，无法发出启动信号。 |
查看变频器自身的显示屏报警代码，按手册处理。 用万用表检查PLC输出点到变频器控制端的通断和电压。 在PLC程序中监控该输出点，若程序条件满足但无输出，更换I/O模块。 |
| 频繁断纱报警，但实际纱线完好 | 断纱传感器（光电开关）脏污或位置偏移。 传感器灵敏度调节不当。 连接传感器的输入点接线接触不良。 |
清洁传感器探头，调整其位置对准纱线。 根据现场环境，重新调节传感器的灵敏度电位器。 检查并紧固传感器到PLC的接线端子。 |
| 机器运行中突然停止，PLC的RUN灯灭，ERROR灯亮 | PLC程序存在致命错误（如逻辑 |
