常见故障现象与初步判断

在动手维修前，首先要明确故障现象,这能帮你快速定位问题的大致范围。

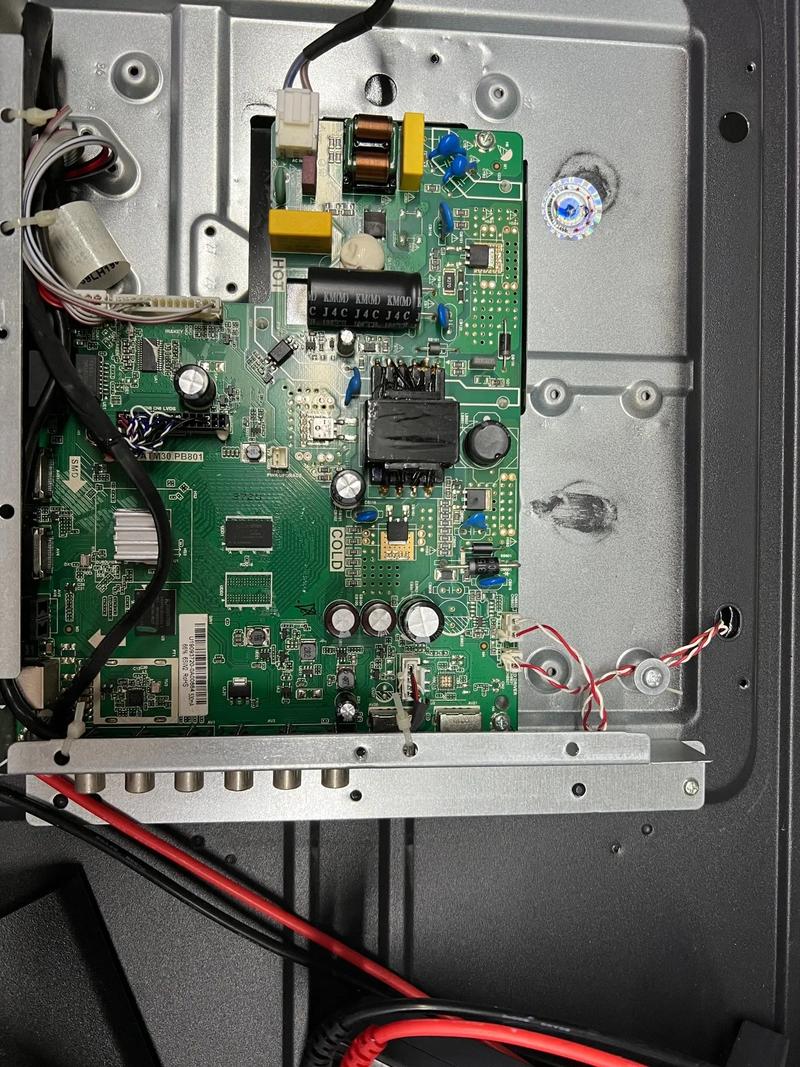

（图片来源网络，侵删）

故障现象	可能涉及的部位/电路
完全无反应，指示灯不亮	电源板、主板上的5VSTB待机电路、CPU供电、CPU本身
指示灯亮，但屏幕不亮，无图像无声音	主板上的主供电（如12V, 24V）、背光驱动板、主板LVDS信号输出、CPU或软件问题
指示灯亮，屏幕亮但无图像，有声音	主板上的信号处理芯片（如解码、Scaler）、CPU、DDR、Flash存储器、程序问题
屏幕图像出现花屏、闪动、马赛克	主板上的DDR内存、信号传输排线、LVDS排线、信号处理芯片供电
有图像无声音	主板上的音频处理电路、音频功放、静音控制电路

工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐，用于检测信号波形、时钟、数据等,是维修数字板的核心工具。
- 电烙铁、吸锡器、焊锡丝：用于拆焊元件。
- 热风枪：用于拆焊大规模集成电路。
- 可调直流稳压电源：用于安全上电,防止二次损坏。
- 放大镜/显微镜：观察芯片引脚和PCB走线。
安全须知：
- 断电操作：在测量和焊接前，务必拔下电源线,并对大电容进行放电。
- 防静电：主板上的CMOS芯片、CPU、DDR等都非常怕静电，维修前要戴好防静电手环,保持良好接地。
- 先测后修：不要盲目拆换元件,先通过测量确定故障点。
- 记录与拍照：在拆卸任何元件或排线前，拍照或做好记录,方便后续还原。

主板维修遵循“先外后内，先静后动，先易后难”的原则。

这是维修的起点，如果这部分不工作,后续一切都无从谈起。

（图片来源网络，侵删）

测量保险丝：
- 找到主板上的输入保险丝（通常为F1或AC Fuse）。
- 用万用表电阻档测量其通断。开路（无穷大）说明后级有严重短路。
- 保险丝熔断的处理：绝对不能直接换上新保险丝就通电！必须先找到短路点。
  - 检查输入端的NTC热敏电阻、抗干扰电容（X电容）是否击穿。
  - 检查整流桥（BR1）是否击穿。
  - 检查PFC（功率因数校正）电路中的开关管、大电容等是否击穿。
  - 检查待机5VSTB电路的整流二极管、稳压IC（如LD25XX, AZ431等）是否击穿。
测量待机电压（5VSTB）：
- 如果保险丝完好，测量电源接口或主板的5VSTB测试点。
- 无5VSTB输出：
  - 检查待机变压器是否正常。
  - 检查待机次级整流二极管、滤波电容。
  - 检查待机供电的PWM控制器（如VIPer12A, VIPer22A等）及其外围电路。
  - 检查CPU的VCC（核心供电）和复位电路是否正常,CPU有时会控制待机电路。

如果待机正常，但整机仍无法启动，需要检查CPU工作的“三要素”和主供电。

CPU工作三要素检查：
（图片来源网络，侵删）
- 供电（VCC）：找到CPU的供电脚，测量其电压是否正常（通常是3.3V或1.8V等，需查图纸或实测）。
- 复位：测量CPU的复位脚，开机瞬间应有一个低电平到高电平的跳变,可以用示波器观察波形。
- 时钟：测量CPU的晶振（通常为24MHz或27MHz）两端，应有漂亮的正弦波，用万用表测电压，一端通常为1.5V左右，另一端为0V。无时钟是常见故障点，晶振本身、起振电容、或时钟IC损坏都可能导致。
主供电检查：
- 从电源板送来的主电压（如12V或24V）是否正常到达主板。
- 检查主板上的DC-DC降压电路（如AP6230, AP6253等三端稳压器），它们将12V/24V转换为CPU、DDR、Scaler等芯片所需的各种电压（如3.3V, 2.5V, 1.8V, 1.2V）。
- 测量这些DC-DC芯片的输入、输出电压和使能脚（EN）电压是否正常。

如果CPU已经工作（能听到继电器吸合声，或背光能亮），但无图像或图像异常,则问题可能在信号处理部分。

检查输入信号：
- 确认是所有信号源（HDMI, AV, TV等）都无图像,还是单个信号源无图像。
- 所有都无，通常是主板公共部分问题；单个无,则可能是对应接口或切换芯片问题。
关键信号测量（需示波器）：
- I2C总线（SDA, SCL）：这是CPU与所有外部芯片（如存储器、EEPROM、Scaler、T-CON）通信的总线，测量波形，应为规则的脉冲，如果总线被拉死（电压异常）,会导致所有受控芯片不工作。
- LVDS信号：这是主板送到屏驱动板（T-CON）的图像数据信号，正常工作时，用示波器可以测到多组数据（如RX0, RX1）和时钟信号，无LVDS输出,屏幕会黑屏或有光栅无图像。
- 背光控制信号（BL-ON, BL-ADJ）：测量是否有高电平的BL-ON信号和可调的PWM波BL-ADJ信号，无此信号,背光不亮。
存储器检查：
- 程序问题：如果CPU工作正常，但所有功能错乱（如按键失灵、菜单乱码），可能是程序丢失或损坏，可以尝试软件升级或重刷Flash存储器（通常是25系列SPI Flash）。
- 硬件问题：测量Flash芯片的VCC和片选信号是否正常,Flash芯片本身损坏也会导致无法开机。

虽然没有官方图纸，但根据经验,以下元件是此型号主板的故障高发区：

电解电容：主板上的所有电解电容，尤其是电源部分和DC-DC降压电路周边的电容，是老化、鼓包、漏液的“重灾区”，这是维修时首先要检查的，目测外观，并用万用表测量其容量和ESR（等效串联电阻）。
DC-DC降压芯片：如AP6230, AP6253, RT9193等，负责产生CPU、内存等核心电压，这些芯片工作电流大,容易因过热或电容问题而损坏。
晶振：特别是CPU的24MHz/27MHz主晶振和时钟IC,因老化或虚焊导致停振。
排线和插座：主板与屏LVDS接口之间的排线，以及各功能模块之间的接插件,因插拔次数多或氧化导致接触不良。
存储器芯片：Flash芯片（如25系列）程序丢失或损坏。
逻辑门电路：如74系列芯片
