维修前的准备工作
在开始维修之前，做好准备工作可以事半功倍,并避免造成二次损坏。

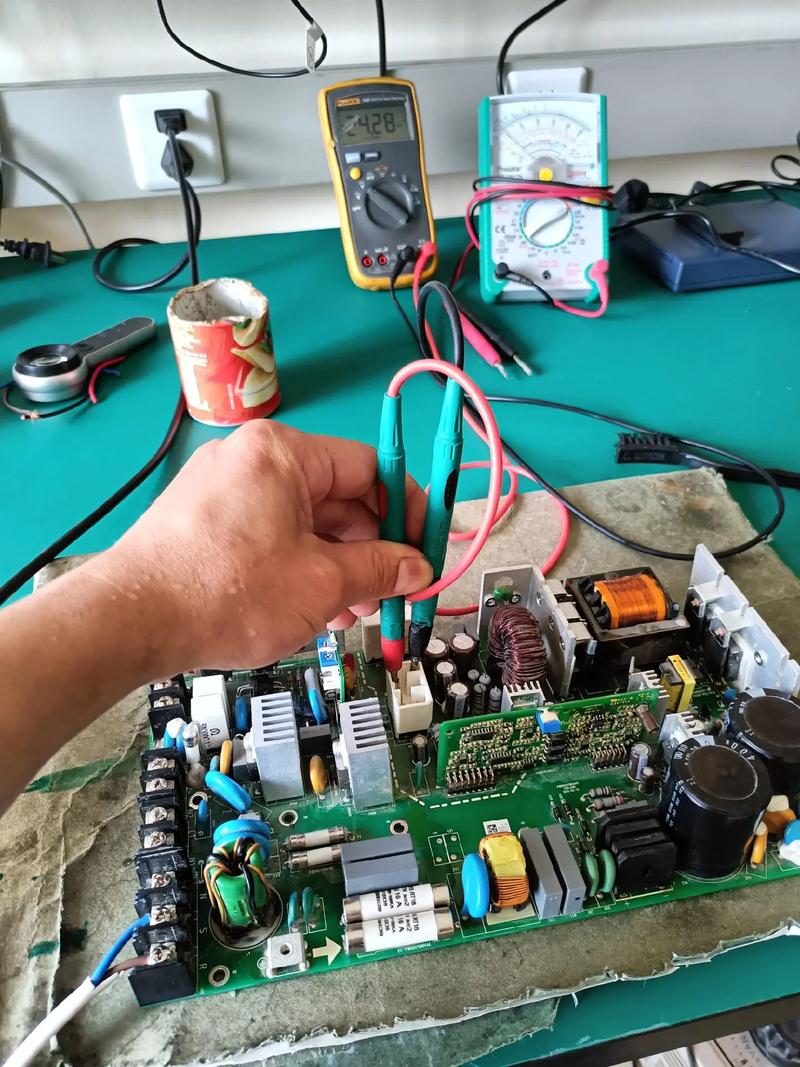

（图片来源网络，侵删）
-
安全第一：
- 确保设备已完全断电,并拔掉电源线。
- 对于大容量电容（如电源部分的滤波电容），在断电后一段时间内可能仍存有高压，最好用万用表的电阻档对其放电，或并联一个电阻进行放电,防止电击损坏元件或伤到自己。
-
工具与备件：
- 必备工具：
- 万用表：数字万用表是首选，用于测量电压、电阻、通断。
- 电烙铁和焊台：最好能调温，配合尖头和刀头烙铁使用,吸锡器或吸锡线也是必备的。
- 放大镜或显微镜：8202 板子集成度高，元件小,放大镜能帮你看清元件和焊盘。
- 松香、焊锡丝：保证焊接质量。
- 小镊子、小一字/十字螺丝刀：用于拆卸和操作小元件。
- 常用备件：
- 电源部分：7805、7809、7812、7815、79L05 等三端稳压 IC。
- 晶振：27MHz、24.576MHz、14.31818MHz 等常见晶振。
- 存储芯片：24C02、24C04、24C08、24C16 等 I²C 接口的 EEPROM 芯片。
- 排阻：解码板上有很多排阻,容易损坏。
- 保险丝：电源输入端的保险管。
- 电解电容：电源滤波和退耦电容,是高发故障点。
- VFD/LED 驱动芯片：如 PT6311、PT6312、ZLG7290 等,用于驱动显示屏。
- 主控芯片：如 ES4XXX、GRXXX 等系列，这是板子的核心，一般不轻易更换,除非你有同型号且能编程的芯片。
- 必备工具：
第二步：故障现象分析与初步判断
拿到一块有故障的 EVD 8202 板子，首先要问用户或观察故障现象,不同的现象指向不同的故障区域。
| 常见故障现象 | 可能的故障区域 | 检查要点 |
|---|---|---|
| 完全不通电，指示灯不亮 | 电源部分 | 保险丝是否熔断、整流桥是否击穿、7805/7809 等稳压 IC 是否短路或开路、输入/输出滤波电容是否鼓包或失效。 |
| 通电后有电源指示，但无任何显示和反应 | 主控核心或晶振 | 主控芯片供电是否正常、复位电路是否正常、晶振是否起振（用示波器测波形）、存储芯片数据是否丢失或损坏。 |
| 显示屏显示乱码、缺笔画、或显示不全 | 显示屏驱动电路 | VFD/LED 驱动芯片供电、时钟、数据线是否正常、驱动芯片本身是否损坏、排线或排阻是否接触不良或损坏。 |
| 按键无反应，遥控器也不起作用 | 按键/遥控接收电路 | 按键矩阵电路的电阻是否开路、遥控接收头的供电、数据信号是否正常（用手机摄像头遥控测试）、遥控接收头是否损坏。 |
| 读碟失败，或碟片不转 | 解码与伺服接口 | 主控芯片到光头模块的通信线（如串行数据线）是否正常、光头模块本身故障（需要配合光头判断）。 |
| 图像花屏、色彩异常、无伴音 | 视频/音频解码与输出 | 视频晶振（27MHz）是否工作正常、视频编码芯片（如 CH7201A）供电及外围电路、音频输出运放及其外围电路。 |
第三步：维修流程与具体方法
按照从易到难、从外到内的顺序进行排查。

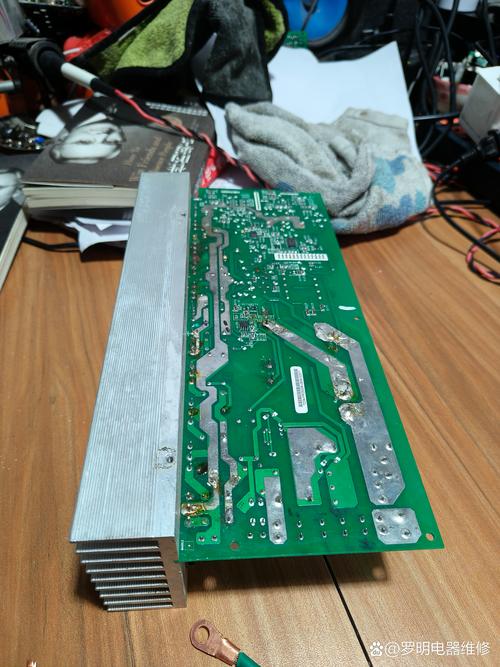

（图片来源网络，侵删）
外观检查
这是最简单的一步,但往往能发现明显问题。
- 看：仔细观察板子正面和背面，寻找是否有明显烧黑的痕迹、鼓包或漏液的电解电容、断裂的元件引脚、虚焊的焊点。
- 闻：闻一下板子是否有焦糊味,这可以帮助定位过热的区域。
- 测：用万用表二极管档测量电源输入端（保险丝之后）的对地阻值，判断是否存在严重短路，如果阻值非常小（接近0Ω），说明后级有元件短路，重点检查 7805 等稳压 IC 和大滤波电容。
电源部分维修
这是最常见的故障区域。
- 测保险丝：如果保险丝熔断，说明后级存在短路。切勿直接更换保险丝通电！ 必须先找到短路点。
- 查整流桥和滤波电容：用万用表二极管档测量整流桥的四个二极管是否击穿短路,检查输入端的滤波电容是否击穿。
- 查三端稳压 IC：这是电源部分的重灾区，用万用表测量 7805 (输出+5V)、7809 (输出+9V) 等稳压 IC 的输入、输出和接地端。
- 输入无电压：检查前级的整流滤波电路。
- 输入有电压，输出无电压或电压很低：很可能是稳压 IC 损坏，将其拆下，再测输出端对地阻值，如果恢复正常，则确认是 IC 损坏。
- 输入输出之间短路：基本可以肯定是稳压 IC 内部击穿,直接更换。
- 查退耦电容：在稳压 IC 的输入和输出端，通常会并联小容量的瓷片电容或电解电容,这些电容失效也可能导致电压不稳或无输出。
核心工作条件检查
如果电源正常，但板子仍不工作，需要检查主控芯片（主 CPU）工作的三个基本条件：供电、时钟、复位。
- 供电：用万用表测量主控芯片的 VDD/VCC 引脚，是否有正常的电压（如+3.3V、+5V等，具体看芯片型号），电压是否稳定,有无波动。
- 时钟：找到主控芯片附近的晶振（通常是 24.576MHz 或 14.31818MHz），用万用表的电压档测量晶振两个引脚的对地电压，正常情况下会有一个微小的电压差（如 1.5V 和 1.0V 左右），如果两个引脚电压完全相同或都为0V，则晶振或其负载电路可能有问题。更准确的方法是用示波器测量晶振两脚是否有正弦波波形。
- 复位：开机瞬间，主控芯片的 RESET 引脚会有一个低电平的复位信号，然后变为高电平，芯片才开始工作，可以用万用表监测该引脚的电压变化，如果一直为低电平，检查复位电路相关的电阻、电容或复位芯片是否损坏。
存储芯片检查
EVD 板子通常使用 24Cxx 系列的 EEPROM 芯片来存储用户设置（如卡拉 OK 混响、音量等），如果芯片数据错乱或损坏,可能会导致功能异常。
（图片来源网络，侵删）
- 故障现象：所有设置恢复默认、某些功能失效、开机显示“Check Disc”或类似错误。
- 解决方法：
- 更换芯片：最直接的方法，找到原型号的芯片（如 24C02），焊下坏的，换上新的。新芯片是空白的，需要重新进行初始化设置,否则很多功能可能不正常。
- 重写数据：如果你有编程器和同型号的正常板子的数据备份,可以将数据写入新芯片。
显示屏驱动电路维修
这是另一个高发故障区。
- 查供电：测量驱动芯片（如 PT6311）的 VDD 引脚，是否有正常的工作电压（通常是+5V）。
- 查时钟和数据：驱动芯片通常通过 SPI 或 I²C 总线与主控通信，用万用表或示波器检查时钟线、数据线是否在按键时有信号跳变。
- 查按键矩阵：如果显示缺笔画或按键无反应，可能是按键矩阵的电阻开路或排阻损坏,可以用万用表逐个测量排阻的阻值是否与标称值一致。
- 查驱动芯片本身：如果以上都正常，可能是驱动芯片损坏,可以尝试更换。
第四步：维修实例与技巧
- 实例1：开机无反应，电源指示灯不亮
- 过程：拆机后，发现保险丝已熔断，测量 7805 的输入端对地短路，拆下 7805，测量恢复正常，更换同型号 7805 和保险丝后,故障排除。
- 实例2：开机有电源，显示屏全亮但不显示字符，按键无反应
- 过程：测量电源部分，+5V、+9V 均正常，测量主控芯片，供电正常，用示波器测 24.576MHz 晶振，无波形，更换晶振后,恢复正常工作。
- 实例3：卡拉 OK 混响功能失效，但其他正常
- 过程：此故障通常与存储芯片或混响专用芯片（如 PT2395）有关，首先尝试更换存储芯片 24C02，并重新初始化设置，如果无效,再检查混响芯片的供电和外围电路。
总结与注意事项
- 先易后难：从保险丝、电源、电容这些简单元件开始排查。
- 先外后内：先检查排线、插头、按键等外部连接是否正常。
- 先供电后信号：任何芯片工作都需要先有正常的供电。
- 虚焊问题：对于老旧的机器，元件引脚虚焊是常见病，对于可疑的焊点，可以适量添加松香和焊锡，重新熔焊一次，即“补焊”。
- 同型号替换：更换元件时，尽量使用相同型号和规格的元件，代换时要注意封装、耐压、容量等参数。
- 安全意识：再次强调，高压部分（如电源初级）在没有十足把握时,不要轻易触碰。
维修 EVD 8202 解码板需要耐心和细致，只要你遵循科学的维修流程，大部分故障都是可以排除的,祝你维修顺利！
