核心维修资料获取途径
由于这是一款较老的型号，官方直接提供完整维修手册（Service Manual）的可能性较低，但通过以下途径,您有很大机会找到所需资料。
（图片来源网络，侵删）
专业维修论坛和网站 (最推荐)
这是获取维修资料最可靠、最专业的渠道，这些论坛上有很多专业维修师傅和资深爱好者分享的图纸、手册和维修经验。
- 维修侠论坛: 国内非常知名的家电维修论坛，资料库庞大，您可以在其“图纸下载”区搜索。
- 家电论坛: 另一个大型维修社区,同样有丰富的资源。
- Badcaps.net: 一个专注于电源板维修的国际论坛,对于解决电源问题非常有帮助。
- 专业电视维修网站: 如
TVRepairParts.com或Shopjimmy.com(英文)，这些网站除了卖配件,通常也会提供免费的图纸和手册下载。
搜索关键词建议：
TCL L43F3300B 服务手册(TCL L43F3300B Service Manual)L43F3300B 原理图(L43F3300B Schematic Diagram)L43F3300B 维修图纸TCL L43F3300B PDF
视频分享平台 (直观学习)
YouTube 和 Bilibili 上有大量维修案例视频，虽然不是直接的“资料”,但对于理解故障现象和维修流程非常有帮助。
- YouTube: 搜索
TCL L43F3300B repair或TCL TV no power(如果电视无法开机)。 - Bilibili (B站): 搜索关键词
TCL L43F3300B 维修、电视电源板维修、电视逻辑板维修等,您能找到很多从拆机到故障排查的完整视频。
淘宝等电商平台 (购买配件和资料)
如果找不到免费的资料，淘宝是一个很好的选择，很多维修配件店会随配件附赠相关图纸,或者单独出售维修手册。
（图片来源网络，侵删）
- 搜索方法： 在淘宝搜索
L43F3300B 维修资料或L43F3300B 图纸。 - 优点： 资料通常经过整理，质量有保障,且卖家通常也会提供一些技术支持。
L43F3300B 维修关键信息
在您寻找资料前，了解电视的基本构成和常见故障点,可以帮助您更精准地定位问题。
核心部件及可能来源
这款电视主要由以下几块核心电路板组成：
-

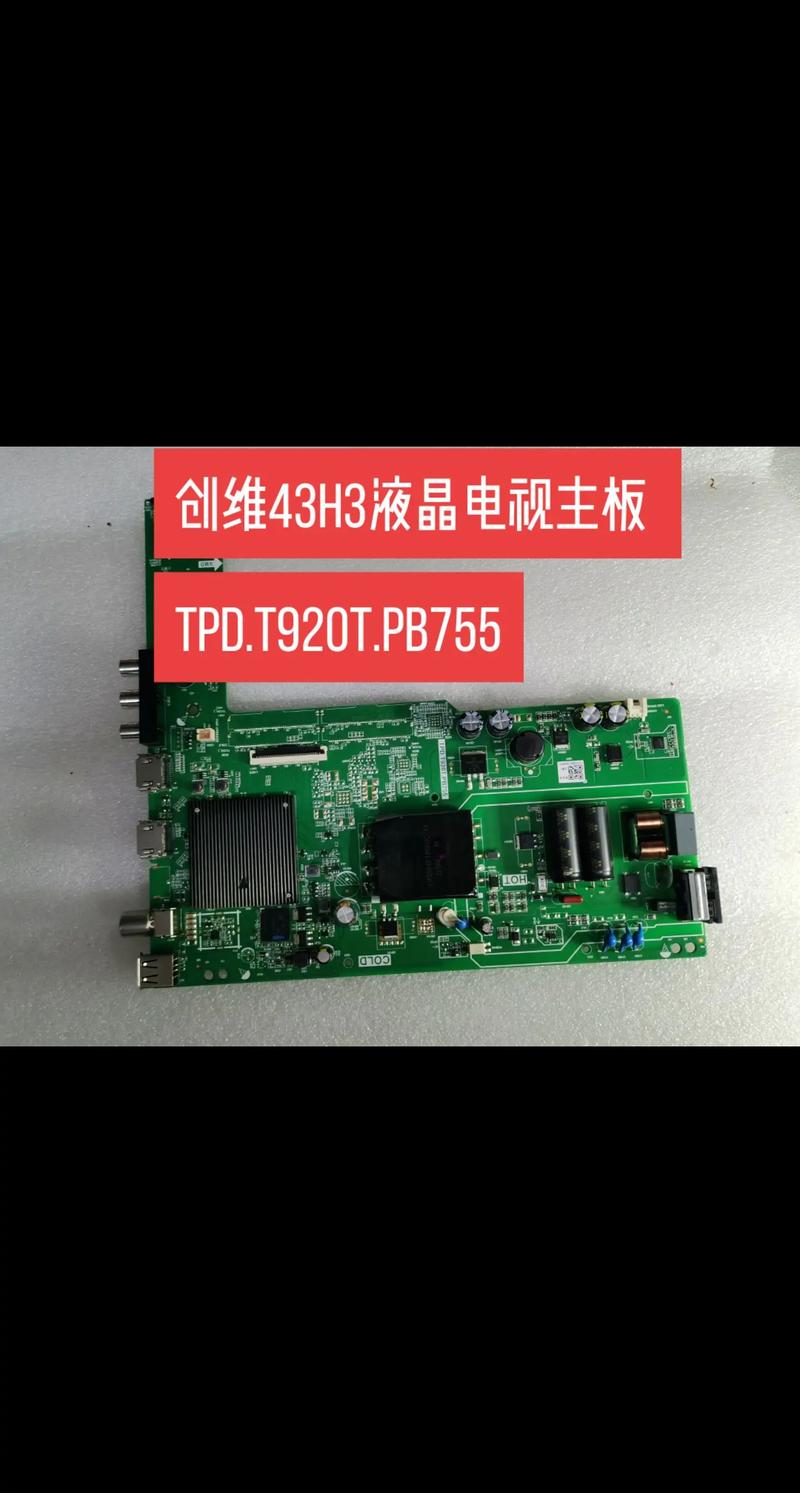

主板: 也叫逻辑板或信号板，负责处理视频信号、运行智能系统（如果带安卓系统）、控制其他板卡。
- 常见型号/标签： 主板上通常会有一个型号标签，
L43F3300B-MB1V1.0或类似。请务必记下您电视主板上的具体型号,这是查找对应图纸和配件的关键。 - 功能： HDMI接口、USB接口、TV调谐器、AV接口等都连接在主板上。
- 常见故障： 无图像、无声音、花屏、自动重启、部分接口失效。
- 常见型号/标签： 主板上通常会有一个型号标签，
-
电源板: 负责将220V交流电转换为电视内部各个部件所需的各种直流电压（如12V, 5V, 24V等）。
（图片来源网络，侵删）- 常见型号/标签： 电源板上也会有型号，如
L43F3300B-PSU1V1.0，同样，记下具体型号。 - 常见故障： 完全无法开机（指示灯不亮）、指示灯亮但屏幕无光（保护）、屡烧保险丝/功率管。
- 常见型号/标签： 电源板上也会有型号，如
-
背光驱动板: 也叫高压板或Inverter板,负责点亮屏幕背光。
- 常见故障： 能听见声音，屏幕是黑的（用手电筒斜照屏幕能看到暗淡图像），或屏幕出现亮线、闪动,这通常是背光板或灯条的问题。
-
屏幕: 显示图像的最终部件，通常由玻璃面板和 attached 的背光模组组成。
- 常见故障： 屏碎、大面积暗斑、亮线、竖线、水波纹，屏幕维修成本极高,通常建议直接更换电视。
常见故障及初步排查
-
故障现象一：完全无法开机，指示灯不亮。
- 可能原因： 电源板故障、电源线问题、保险丝烧毁。
- 初步排查： 检查电源插座和电源线,拆机后检查电源板上的保险丝是否发黑或熔断。
-
故障现象二：指示灯亮，但屏幕无光，有声音。
- 可能原因： 背光驱动板故障、背光灯条损坏、主板未输出背光开启信号。
- 初步排查： 在黑暗环境下，用手电筒照射屏幕，看是否有极其微弱的图像，如果有,基本可以确定是背光部分的问题。
-
故障现象三：图像异常（花屏、白屏、竖线）。
- 可能原因： 主板故障、屏幕本身故障、排线接触不良。
- 初步排查： 尝试进入工厂菜单（通常需要特定按键组合，如“音量-”+“菜单”），看工厂菜单是否正常，如果工厂菜单正常,则可能是屏幕或排线问题。
-
故障现象四：自动重启或开机后黑屏。
- 可能原因： 电源板供电不稳、主板或软件故障。
- 初步排查： 听开机时的声音，如果能听到“TCL”启动音，说明主板和软件在运行，可能是驱动板或屏幕问题，如果没有声音,则重点检查电源和主板。
安全警告
在您进行任何维修操作之前，请务必注意：
- 断电操作： 维修前务必拔掉电源线，并等待电源板上的大电容（高压电容）自行放电几分钟，如果不确定，可用带绝缘手柄的螺丝刀或大功率电阻（如1kΩ/5W）进行放电,否则有触电危险。
- 防静电： 电路板对静电非常敏感，维修前请触摸一下金属水管或暖气片,释放身体静电。
- 保留证据： 拆机前，用手机拍照记录好排线和螺丝的位置,方便后续安装。
- 量力而行： 如果没有电子维修基础，建议寻求专业维修人员的帮助，错误的操作可能导致故障扩大,甚至造成安全风险。
希望这份详细的指南能帮助您顺利找到L43F3300B的维修资料并解决问题！祝您维修成功！
