LED显示器背光灯维修是显示设备维护中的常见工作,背光灯作为显示画面的核心光源，其故障会导致屏幕亮度不均、闪烁、黑屏等问题，维修过程需要结合专业工具与系统排查，以下是详细的维修步骤、常见故障类型及解决方案。
维修前需准备工具：万用表、绝缘胶带、螺丝刀套装、替换灯管或LED灯条、焊接设备（如为灯条故障）、防静电手环等，操作前务必断开电源，避免触电风险，第一步是外观检查，观察屏幕是否有明显破损、漏液或烧焦痕迹，特别是边框与背光模组的接缝处，若发现物理损坏，可能需更换整个背光模组，第二步是通电测试，短接电源开关（部分显示器需短接主板上的开关引脚），观察屏幕是否有微弱图像或背光闪烁，若屏幕图像正常但背光不亮，大概率是背光灯电路故障。

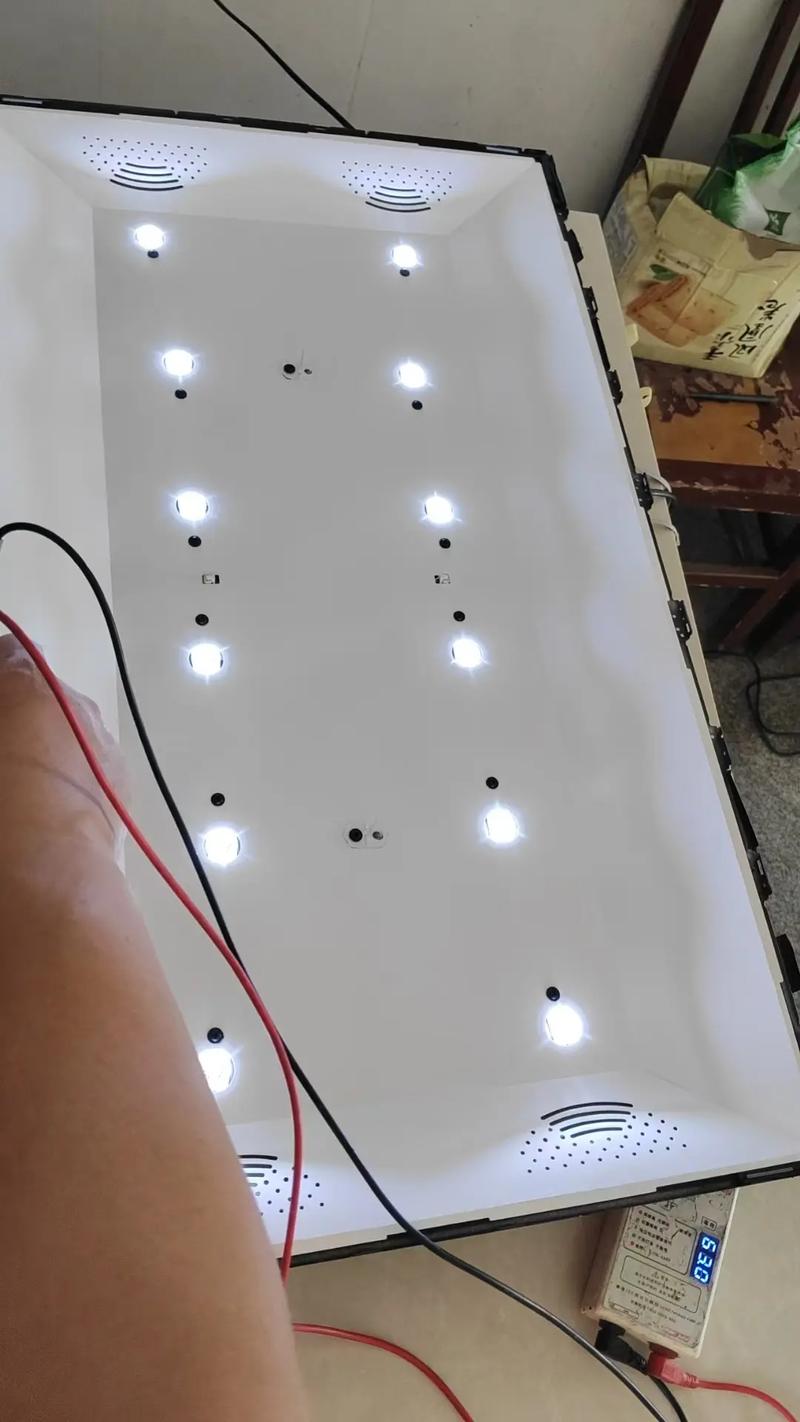

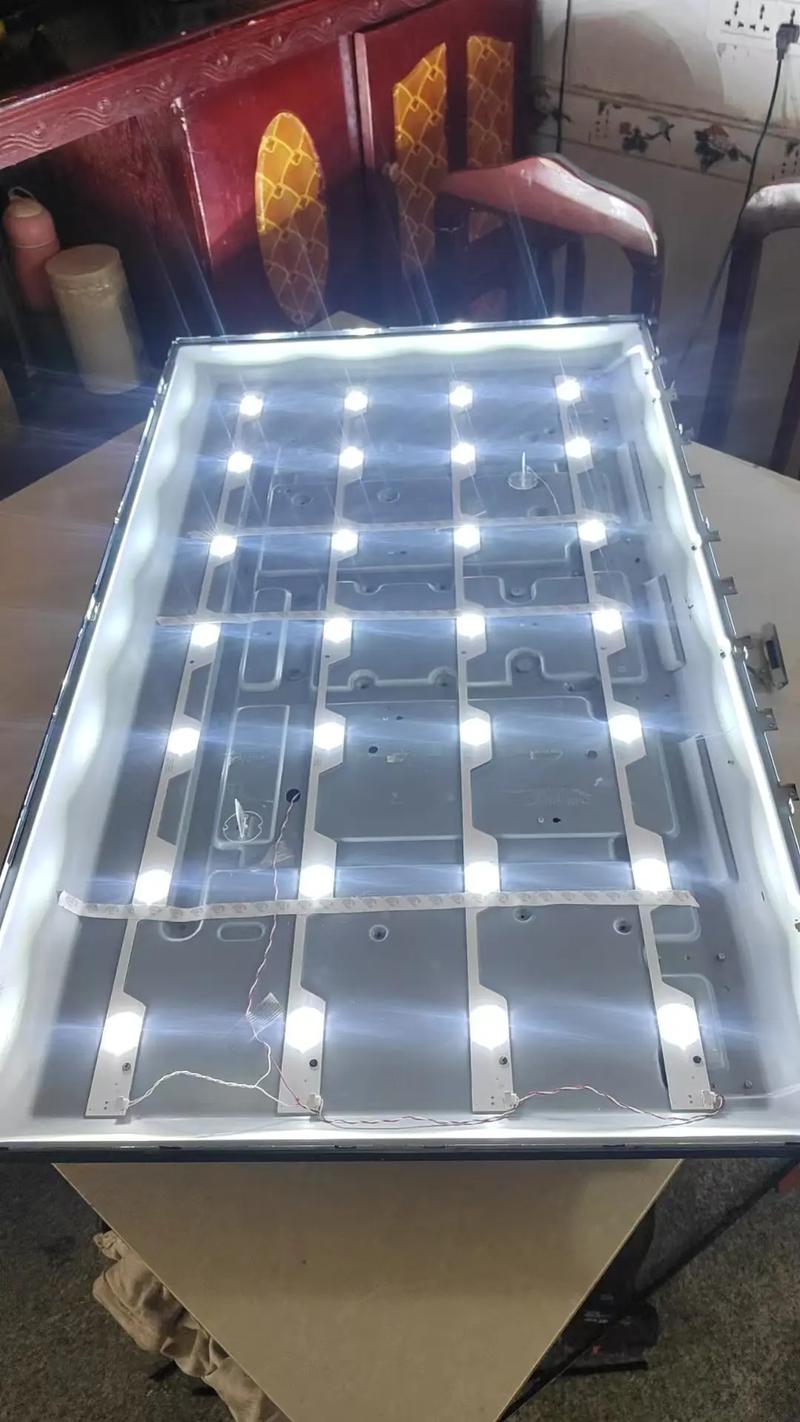

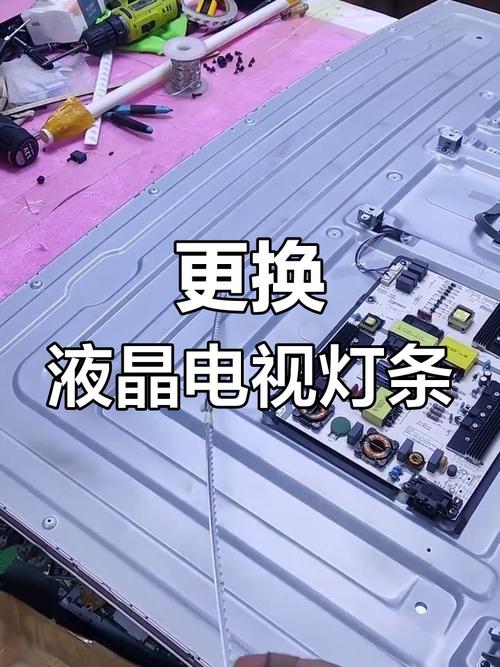

接下来需区分背光灯类型：传统CCFL冷阴极荧光灯管或现代LED灯条，CCFL背光常见故障为灯管老化、启辉器（逆变器）损坏，维修时，拆开显示器后盖，找到逆变器（通常为条状电路板，连接灯管两端），用万用表测量输入电压（一般为12V或24V），若无电压则检查电源板；若有电压但无输出，则逆变器损坏，需更换同型号逆变器，若逆变器正常，则可能是灯管损坏，可通过替换法测试，更换时注意灯管长度、直径及接口类型，避免不匹配，LED背光故障多为灯珠损坏或驱动电路问题，LED灯条通常由多组LED串并联组成，部分损坏会导致局部黑斑或亮度不均，用万用表二极管档测试灯珠两端，若阻值异常或无导通，则需更换损坏灯珠，对于整条灯条损坏的情况，建议直接更换同规格灯条，焊接时注意正负极，避免短路。
若背光电路正常但屏幕仍不亮,需进一步检查主板信号输出，用示波器测量主板与背光驱动板连接的PWM调光信号和使能信号，若无信号，则主板故障，需维修或更换主板，高压部分需谨慎操作，逆变器或LED驱动板在通电时可能存在高压，非专业人员建议避免直接触碰。
以下是常见故障类型及解决方案的总结：
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 屏幕完全黑暗 | 电源故障、逆变器损坏、灯管断裂 | 检查电源板、更换逆变器、更换灯管 |
| 局部黑斑/亮度不均 | LED灯珠损坏、灯条接触不良 | 更换损坏灯珠、重新焊接灯条接口 |
| 背光闪烁 | 逆变器老化、供电不稳 | 更换逆变器、检查电源输出电压 |
| 屏幕图像暗淡 | 灯管老化、LED驱动效率低 | 更换灯管或灯条、更换驱动板 |
维修完成后,需重新组装显示器并测试，确保背光均匀、无闪烁，图像显示正常，对于不具备维修经验的用户，建议联系专业售后，避免因操作不当导致设备进一步损坏。
相关问答FAQs
Q1：LED显示器背光灯闪烁但图像正常，是什么原因？
A：通常由背光驱动电路问题引起，可能是逆变器（CCFL背光）输出电压不稳定，或LED驱动板元件老化，可先检查驱动板电容是否鼓包，若异常则更换同规格电容；若电容正常，需测试驱动板输出电压，若电压波动大则更换驱动板。
Q2：更换LED背光灯条后屏幕仍局部不亮，是什么问题？
A：可能原因包括：新灯条与原接口不匹配（正负极接反或电压不符）、灯条本身存在质量问题、或驱动板输出电流不足，需核对灯条规格参数，确保与原装一致；若规格匹配，可用万用表测试灯条各段导通情况，排除新灯条故障；若灯条正常，则需检查驱动板输出是否稳定。
