海尔L32R1电视作为一款性价比较高的液晶电视，在使用过程中可能会遇到电源板故障问题，导致无法开机、无图像、无声音等现象，电源板作为电视的核心供电单元，其故障率相对较高，掌握基本的维修思路和方法，对于用户和维修人员都具有重要意义，以下将详细介绍海尔L32R1电视电源板的维修流程、常见故障点及解决方案。
电源板工作原理与结构概述

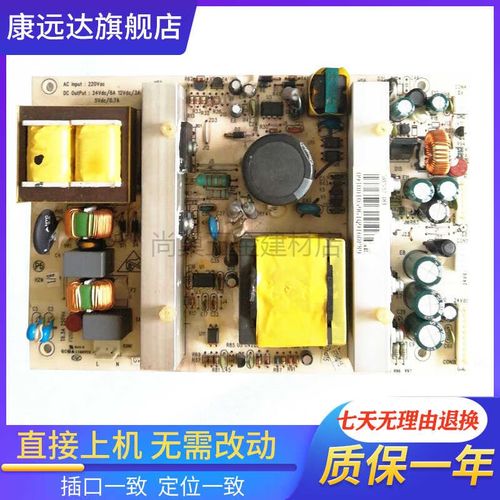

海尔L32R1电视电源板采用开关电源设计，主要功能是将220V交流电转换为多路直流电压，为主板、背光驱动板、屏幕等部件提供稳定的工作电源，其典型结构包括输入滤波电路、整流滤波电路、PFC（功率因数校正）电路、PWM脉冲宽度调制电路、输出电压反馈电路及多路直流输出电路等部分，PFC电路的作用是提升功率因数，减少电网谐波干扰，同时为后级电路提供约380V的直流电压；PWM电路则通过控制开关管的导通与关断,实现电压的稳定输出和调节。
维修前准备工作
在进行电源板维修前，需做好充分的准备工作，以确保维修过程的安全性和准确性，应准备必要的维修工具，如万用表（具备电压、电阻、二极管档位）、示波器（用于检测PWM波形）、电烙铁、吸锡器、焊锡丝、热风枪等，需断开电视与电源的连接，并等待电源板上的滤波电容充分放电（通常需等待数分钟），避免电容残留电荷对维修人员造成电击或损坏元器件，建议准备同型号或参数相近的电源板作为对比参考，或在维修前记录关键测试点的正常电压值,以便快速判断故障范围。
常见故障分析与维修步骤
（一）完全无反应，指示灯不亮
故障现象：电视接通电源后，无任何显示，电源指示灯不亮，遥控器无反应。
可能原因：
- 交流输入回路故障，如保险丝熔断、压敏电阻击穿、输入滤波电容短路等。
- PFC电路或PWM电路故障，导致开关电源未启动。
- 电源板与主板的连接线松动或接触不良。
维修步骤：

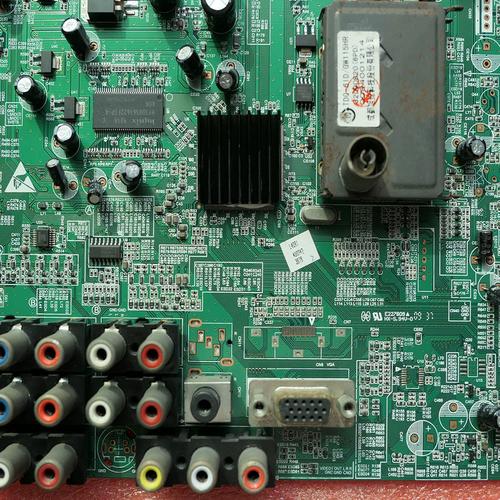

- 外观检查：观察电源板有无明显烧焦、鼓包的元器件，保险丝是否熔断，若保险丝熔断，需进一步检查整流桥、PFC开关管（如2SK3562）、续流二极管等元件是否击穿。

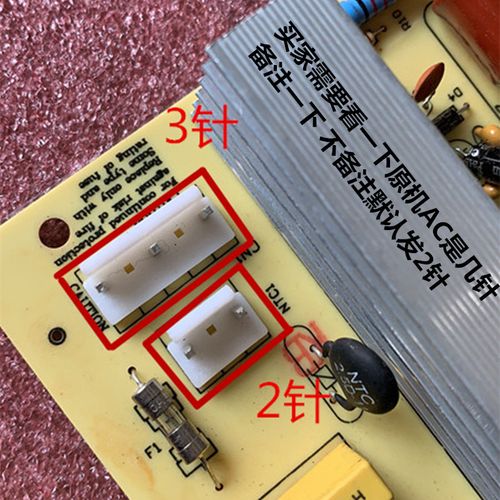

- 测输入电压：使用万用表交流档测量电源板AC输入端有无220V电压，若无，需检查电源线、插座及开关。
- 测PFC输出电压：若输入电压正常，测PFC输出端（通常标有PFC或380V）电压，若为0V或过低，可能是PFC控制芯片（如NCP1653）及其外围电路故障，需检测芯片供电、反馈脚电压及驱动信号波形。
- 测PWM电路：若PFC电压正常，但仍无输出，需检查PWM芯片（如UC3842）的工作状态，检测其VCC脚电压（通常为12-20V）、启动电阻是否开路、开关管（如K2141）是否损坏。
（二）指示灯亮，但无图像无声音
故障现象：电源指示灯亮，但屏幕无光栅，无声音输出。
可能原因：
- 主板或背光驱动板故障，导致电源板保护性关机。
- 电源板输出电压异常，如5V、12V、24V等电压缺失或过低。
- 反馈电路故障，导致输出电压不稳定。
维修步骤：
- 测输出电压：使用万用表直流档测量电源板各路输出电压（如5V待机电压、12V/24V电压），若某路电压为0V或偏低，需检查该路输出回路的整流二极管、滤波电容及负载是否短路。
- 断开负载测试：若输出电压异常，可断开主板和背光板负载，在空载状态下测输出电压是否恢复正常，若恢复正常，说明负载存在短路故障；若仍异常，则需检查电源板输出回路。
- 检查反馈电路：若输出电压波动较大，可能是反馈电路（如光耦PC817、精密稳压器TL431）故障，需检测光耦的初级和次级是否导通，TL431的基准电压和比较端电压是否正常。
（三）屏幕闪烁或图像不稳定
故障现象：电视工作时屏幕闪烁，图像出现扭曲或黑屏。
可能原因：
- PFC电路工作异常，导致380V电压不稳定。
- PWM电路的驱动信号波形畸变，影响开关管工作状态。
- 滤波电容容量下降，导致输出电压纹波过大。
维修步骤：
- 测PFC输出电压纹波：使用示波器观察PFC输出端电压波形，若纹波过大，需检查PFC滤波电容（如450V/100μF）是否失效，或PFC控制芯片的驱动信号是否正常。
- 测PWM驱动波形：用示波器检测开关管的G极驱动波形，若波形幅度不足或频率异常，需检查PWM芯片、驱动变压器及外围元件。
- 替换滤波电容：若怀疑滤波电容问题，可用同容量、同耐压的新电容替换，观察故障是否排除。
关键元器件检测方法
| 元器件类型 | 检测方法 | 正常参数范围 |
|---|---|---|
| 保险丝 | 用万用表电阻档测量，若阻值为无穷大，则已熔断。 | 电阻接近0Ω |
| 整流桥 | 用二极管档测量正反向电阻，正向导通（0.5-0.7V），反向截止（无穷大）。 | 正向导通，反向截止 |
| 开关管（MOSFET） | 用二极管档测量D-S极、G-S极、G-D极之间的正反向电阻，若短路或阻值异常，则损坏。 | D-S极正向导通，反向截止；G-S极无导通 |
| 滤波电容 | 用电容档测量容量，若容量偏差超过20%或漏电严重，则需更换。 | 容量与标称值误差≤±10% |
| 光耦（PC817） | 测量初级（1-2脚）和次级（3-4脚）之间的绝缘电阻，应大于10MΩ；次级导通时电压降约0.7V。 | 初级与次级绝缘良好，次级可导通 |
维修注意事项
- 安全第一：开关电源部分存在高压，维修时需避免直接接触裸露的焊点和元件，防止触电。
- 先断后修：维修前务必断开电源并放电，避免因电容残留电荷导致元件二次损坏。
- 参数匹配：更换元器件时，需确保型号、参数（如耐压、容量、功率）与原元件一致，避免引发新的故障。
- 逐步排查：遵循“先易后难、先外后内”的原则，先检查外部供电和连接线，再逐步深入电源板内部电路。
相关问答FAQs
问题1：海尔L32R1电视电源板维修时，如何判断是电源板故障还是主板故障？
解答：可通过“断开负载测试法”判断，断开电源板与主板的连接，给电源板单独供电（需注意部分电源板需连接假负载），测量各路输出电压是否正常，若电压正常，说明故障可能出在主板或背光板；若电压仍异常，则故障在电源板本身，观察电源板有无保护指示灯（如过压、过流保护灯亮起）,也可辅助判断故障范围。
问题2：电源板中的PFC电路不工作会导致哪些故障现象？如何检修？
解答：PFC电路不工作时，会导致电源板输出电压降低（如PFC电压从380V降至250V左右），进而引发电视无法开机、屏幕亮度不足、图像扭曲等故障，检修时，首先测PFC输出端电压，若为0V或偏低，需检查PFC开关管是否击穿、整流桥是否损坏、PFC控制芯片（如NCP1653）的VCC脚供电是否正常（通常为12V），以及驱动信号波形是否正常，若芯片供电异常，需检查启动电阻和供电电路；若驱动信号缺失,需检查芯片外围元件及反馈电路。
