高频芯片封装集成技术是现代半导体产业中的核心环节，直接决定了芯片的高频性能、散热效率、可靠性及系统级集成能力，随着5G通信、人工智能、毫米波雷达等应用的快速发展，芯片工作频率不断提升（已进入毫米波频段），传统封装技术因寄生参数过大、信号完整性不足等问题难以满足需求，推动高频封装集成技术向低损耗、高密度、多功能化方向演进。
高频芯片封装的核心挑战
高频环境下，芯片封装的寄生效应（如寄生电感、电容）会导致信号衰减、阻抗失配和串扰，严重影响信号传输质量，传统封装基板的介电常数（Dk）较高（通常为4.0-4.8），且介质损耗（Df）较大（0.02-0.03），在毫米波频段（30-300GHz）下信号损耗可达30%以上，高频芯片的功率密度显著提升，散热需求与日俱增，而传统封装材料的热导率较低（如环氧树脂基板热导率仅0.2-0.3 W/m·K），易导致芯片过热失效，系统级小型化需求要求封装具备更高的集成度，需将射频、数字、电源等多功能模块协同集成,进一步增加了设计复杂度。
关键技术突破与应用
低损耗封装材料体系
为降低信号损耗，高频封装基板材料向低Dk、低Df方向发展,目前主流材料包括：
- 有机基板材料：如聚四氟乙烯（PTFE）基板，Dk可降至2.2-3.5，Df低至0.001-0.009，适用于毫米波频段；
- 陶瓷基板：如氧化铝（Al₂O₃）、氮化铝（AlN），热导率高达150-200 W/m·K，兼具高频性能与散热优势；
- 复合基板：如玻璃-布复合基板，通过调整玻璃纤维含量实现Dk与Df的平衡，成本低于PTFE。

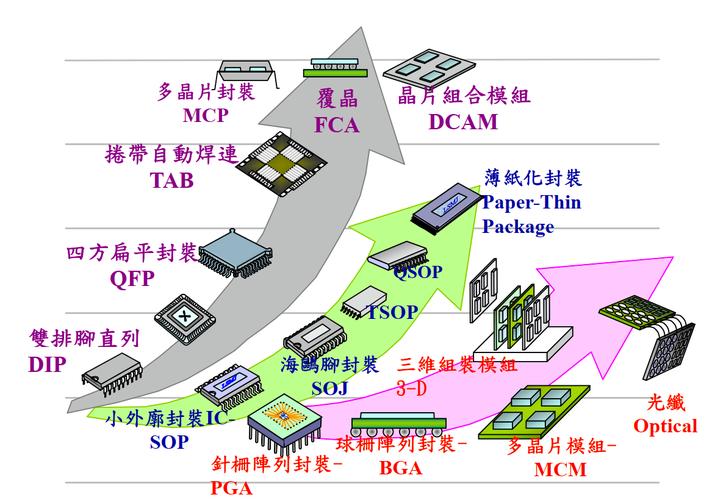

高密度互连与先进封装结构
高频信号对互连结构的寄生参数极为敏感，需采用高密度互连技术：
- 硅通孔（TSV）：在硅中介层（Si Interposer）中实现垂直互连，缩短信号路径，降低寄生电感（相比传统引线键合减少50%以上）；
- 扇出型封装（Fan-Out）：通过重新分布层（RDL）将芯片电极扇出连接，提升I/O密度，适用于射频前端模组；
- 5D/3D封装：将多个芯片堆叠并通过TSV互连，实现系统级集成，如5G收发机模组采用3D封装将射频芯片、基带芯片集成在同一封装内。
封装天线（AiP）与无源器件集成
高频芯片（如毫米波雷达）常需集成天线，传统外置天线占用空间且易受干扰，封装天线技术将天线直接集成在封装基板上，通过以下方式实现：
- 基板嵌入式天线：在LTCC（低温共烧陶瓷）或有机基板上利用微带线、缝隙天线结构设计天线；
- 硅基集成：在硅中介层上制作高Q值无源器件（如电感、电容），与天线协同设计，提升辐射效率（可达80%以上）。
散热与电磁屏蔽协同设计
高频芯片的散热与电磁兼容性（EMC）需同步优化：
- 散热方案：采用金属基板（如铜、铝）配合热界面材料（TIM），或嵌入微流道散热结构，热导率提升至5-10 W/m·K；
- 电磁屏蔽：在封装中添加金属屏蔽层（如铜箔、屏蔽罩）或采用导电聚合物材料，隔离信号串扰（屏蔽效能可达60-80 dB）。
典型应用场景
- 5G通信：毫米波频段（28/39/77 GHz）射频模组采用Fan-Out + AiP技术，实现天线与收发芯片的集成，封装尺寸缩小40%；
- 自动驾驶雷达：77 GHz雷达芯片通过3D封装集成发射/接收（T/R）芯片与信号处理单元，提升探测精度；
- AI加速器：高带宽存储器（HBM）与计算芯片通过2.5D封装互连，满足高频数据传输需求（带宽突破4 TB/s）。
未来发展趋势
高频封装技术将向“异质集成”与“智能封装”演进：
- 异质材料集成：结合硅、化合物半导体（GaN、SiC）、玻璃等材料，实现性能互补；
- 智能感知封装：集成温度、应力传感器，实时监控芯片工作状态，提升可靠性；
- 晶圆级封装（WLP）扩展：通过晶圆级扇出（WLFan-Out）技术降低成本，满足消费电子高频化需求。
相关问答FAQs
Q1：高频芯片封装中，为何PTFE基板比传统环氧树脂基板更受欢迎？
A1：PTFE基板具有更低的介电常数（Dk=2.2-3.5）和介质损耗（Df=0.001-0.009），在毫米波频段下信号损耗显著低于环氧树脂（Dk=4.0-4.8，Df=0.02-0.03），PTFE的吸湿性低（<0.1%），环境稳定性更优，可避免因湿度变化导致的信号漂移，因此在高频射频模组中应用广泛。
Q2：封装天线（AiP）技术如何解决毫米波芯片的天线集成难题？
A2：传统外置天线在毫米波频段存在尺寸小、易受干扰、装配复杂等问题，AiP技术通过将天线直接集成在封装基板上，利用封装材料与结构设计优化天线性能：在LTCC基板上采用多层微带线结构实现天线阵列，或通过硅中介层的TSV技术实现天线与芯片的低损耗互连，AiP可结合电磁屏蔽设计，减少外部干扰，提升天线辐射效率（可达80%以上）,满足5G毫米波设备的小型化与高性能需求。
