创维官方通常不会公开其完整的、包含所有电路图和源代码的内部维修手册，这些文件主要授权给其官方售后服务中心和授权维修点，您在网上能找到的“维修手册”大多是爱好者或维修师傅整理的“维修图纸”、“维修笔记”或“部分电路图”。

（图片来源网络，侵删）

我可以为您梳理出创维32E306C这款电视的常见故障、维修思路、关键测试点以及可能用到的图纸资源，这足以应对大部分维修工作。

机型基本信息与核心架构

要维修,图纸是关键，以下是寻找和解读图纸的要点：

主板原理图:
- 作用: 这是“地图”，标明了所有元器件（电阻、电容、芯片、接口）的位置、型号、连接关系和关键测试点的电压。
- 如何获取:
  - 维修论坛: 国内专业的电视维修论坛（如“电视维修技术网”、“迅维网”等）是寻找图纸的最佳去处，您可以在“图纸下载”或“资料求助”版块搜索“创维 32E306C”或“MS801/MS806原理图”。
  - 百度文库/豆丁网: 有时会有热心网友上传，但需要付费或下载积分，且质量参差不齐。
  - 搜索 创维32E306C 原理图、创维 MS801 原理图、创维 E306C 维修图纸。
主板点位图/丝印图:

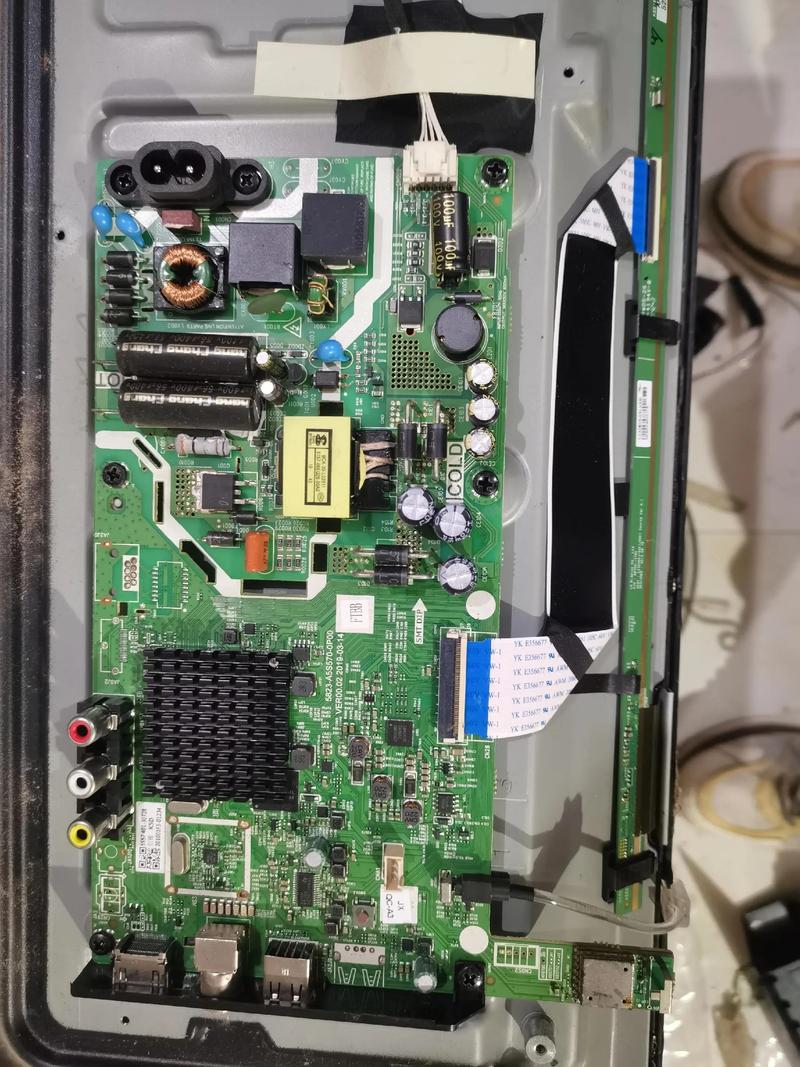

（图片来源网络，侵删）
- 作用: 这张图清晰地标注了主板正反两面的所有元器件编号（如 R101, C205, IC301），方便您根据原理图快速找到对应的物理元件。
- 如何获取: 通常和原理图打包在一起。
I2C总线数据:
- 作用: 当屏幕出现故障、无图像或图像异常时，可能需要进入工厂菜单或通过I2C工具读取/初始化屏幕的EEPROM数据，这需要知道屏幕型号和对应的I2C地址（通常是 0x4D 或 0x48）。
- 如何获取: 同样在维修论坛或相关技术文档中可以找到。

原因分析:
1. 电源问题: 市电不通、电源板损坏、电源板到主板的供电线（通常是 12V, 5V, VCC）开路或短路。
2. 电源板自身故障: 最常见，PFC电路、副电源（+5V_STB待机电压）故障。
维修步骤:
1. 检查电源: 确认电源线、插座、电源开关是否正常。
2. 测量电源板输出:
  - 断开电源板与主板的连接。
  - 给电源板通电（注意安全！），测量排线接口上的电压。
  - 关键电压: 待机电压 +5V_STB 是否正常，这是主板工作的前提。
  - +5V_STB 无输出，则故障在电源板的副电源电路。
  - +5V_STB 正常，但按遥控器或开机键后，主电压（如 +12V 或 +24V）没有输出，则故障在电源板的PFC电路或主电源控制芯片。
3. 检查电源板: 重点检查电源板上的保险丝是否熔断、大电容（如PFC电容）是否鼓包、开关管（如PFC管、主电源MOS管）是否击穿短路，更换损坏的元件。

原因分析:
1. 主板供电问题: 电源板供电正常，但主板上的电压转换电路（如产生3.3V, 1.8V, 2.5V的DC-DC芯片）工作异常。
2. 主板CPU系统问题: CPU未工作、晶振不起振、存储器（IC）问题。
3. 屏幕供电问题: 屏幕供电（通常是 +24V 或 +12V）未送达屏幕或屏幕驱动板。
维修步骤:
1. 测量主板供电: 检查电源板送到主板的 +5V_STB, +12V, +24V 等电压是否正常到达主板接口。
2. 测量主板核心电压:
  - 找到主板上的 +5V_STB 输入端。
  - 检查由 +5V_STB 转换出的 +3.3V 和 +1.8V 是否正常，这些电压是CPU和内存工作的基础。
  - 检查DC-DC转换芯片（如 AP6320x, MP2307DN 等）及其外围电路。
3. 检查CPU工作条件:
  - 供电: +3.3V 和 +1.8V 是否正常。
  - 复位: 测量复位芯片（如 HT7333）的输出脚在开机瞬间是否有一个低-高的跳变。
  - 时钟: 测量CPU晶振（通常是 24MHz）两端是否有波形（用示波器）或电压（万用表测电压会略高于0V，如1V左右）。
4. 检查总线通信: 如果CPU工作正常但无信号，可能是I2C总线（SCL, SDA）被拉死（电压异常）或EEPROM数据错乱，尝试重新初始化EEPROM或更换同型号EEPROM芯片。

原因分析:
1. 背光问题: 这是最常见的原因，背光未点亮。
2. 主板信号输出问题: 主板未产生或未输出屏驱动信号。
3. 屏幕本身问题: 屏幕驱动板损坏。
维修步骤:
1. “斜视法”判断背光:
  - 在全黑屏状态下,用手电筒斜着照射屏幕。
  - 如果能看到非常暗淡的图像,说明主板信号正常，只是背光未点亮。
  - 如果完全看不到任何图像,则可能是主板未输出信号或屏幕本身损坏。
2. 检查背光供电:
  - 测量屏幕排线上的背光供电（通常是 +24V 或 +12V）是否正常。
  - 检查背光供电的保险丝（贴片电阻或小保险丝）是否开路。
3. 检查背光控制信号:
  - 测量主板送到屏幕的 BL-ON (背光开关) 和 PWM (亮度调节) 信号。
  - 开机时,BL-ON 应该有一个高电平（如3.3V或5V），PWM 信号应有脉冲波形。
  - 如果控制信号正常,但背光不亮，则故障在屏幕的背光驱动板。
4. 检查主板信号输出:
  - 如果背光点亮了（屏幕发白光），但图像还是黑的，说明主板没有产生LVDS或RGB信号。
  - 检查主板上的视频解码芯片、Scaler芯片及其供电、时钟、复位信号。
  - 检查输入信号源（HDMI、AV）是否正常。
