什么是电机及电气技术实验装置？

定义： 电机及电气技术实验装置是一个集成了多种电机、电器、控制电路和测量仪表于一体的综合性实验台，它通过模块化设计，让学生可以动手搭建、调试和测试各种典型的电机拖动与电气控制电路，从而加深对电机原理、电力电子技术、电气控制技术和自动化控制理论的理解。

（图片来源网络，侵删）

核心目标：

一套完整的实验装置通常由以下几个部分构成：

电源模块： 提供实验所需的交流电源（如三相380V/220V）和直流电源（如可调的220V直流），通常配备电源开关、保护装置（熔断器、断路器）和电压、电流指示仪表。
控制与测量仪表模块：
- 测量仪表： 交流/直流电压表、电流表、功率表、功率因数表、转速表（通常为数字式，非接触或接触式）。
- 控制元件： 按钮（启动、停止、正、反转）、指示灯、开关、继电器、接触器、时间继电器等。
负载模块：
- 涡流测功机/磁粉制动器： 用于为被测电机提供可调节的机械负载，并精确测量其输出转矩和功率。
- 电阻负载箱： 作为能耗制动或调速时的能耗负载。

三相鼠笼式异步电动机： 最常见的电机，用于学习基本的启停、正反转、星-三角（Y-Δ）降压启动等。
三相绕线式异步电动机： 用于学习转子串电阻调速、串频敏电阻器启动等。
直流电机：
- 他励直流电动机： 用于学习电枢回路串电阻调速、弱磁调速、能耗制动、反接制动等。
- 并励/串励直流电动机： 用于学习其特性和控制方法。
伺服电机/步进电机（可选）： 在更高级的实验台中出现，用于学习现代运动控制技术。
单相异步电动机（可选）： 用于学习家用电器电机的控制原理。

PLC（可编程逻辑控制器）模块： 这是现代实验装置的标配，学生可以通过编写PLC程序（如使用梯形图）来实现复杂的电机控制逻辑，如自动往返控制、多台电机顺序启停等。
变频器模块： 用于实现对交流电机的平滑、无级调速（V/F控制、矢量控制等），学生可以学习变频器的参数设置、操作和基本应用。
直流调速模块： 电力电子变换单元，如晶闸管整流/斩波电路，用于为他励直流电机提供可调的直流电源，实现调速控制。

根据配置的复杂程度,可以完成从基础到高级的多种实验：

电机基本参数测量： 测量直流电机的电枢电阻、励磁电阻；异步电机的定子/转子电阻等。
直流电机实验：
- 他励直流电动机的工作特性和机械特性。
- 电枢串电阻调速。
- 弱磁调速。
- 能耗制动与反接制动。
三相异步电动机实验：
- 直接启动与正反转控制（继电器-接触器线路）。
- 星-三角（Y-Δ）降压启动。
- 自耦变压器降压启动。
- 绕线式电机转子串电阻启动与调速。

PLC控制实验：
- 用PLC实现三相电机的正反转控制。
- 用PLC实现电机的星-三角启动控制。
- 用PLC实现自动往返（如运料小车）控制。
- 多台电机的顺序启停控制。
变频器应用实验：
- 变频器的基本操作（面板启停、调节频率）。
- 变频器控制电机多段速运行。
- 变频器的U/f曲线设置与特性分析。
- 变频器与PLC的通信控制（如通过Modbus协议）。

电机及电气技术实验装置是电气类专业从理论走向实践不可或缺的桥梁，它不仅巩固了学生的理论知识，更重要的是培养了他们的工程实践能力、创新思维和解决复杂工程问题的能力，是培养合格电气工程师的关键教学设备，随着工业4.0和智能制造的发展，现代实验装置也正向着网络化、智能化、集成化的方向不断演进。

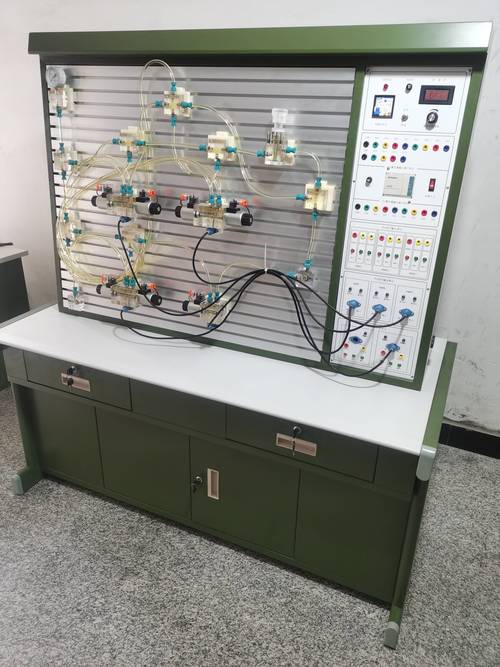

（图片来源网络，侵删）
