“19寸LED显示器” 通常指的是使用 LED作为背光源 的液晶显示器，而不是像老式CRT那样直接发光的显示器，它的核心部件是液晶面板和LED灯条。
（图片来源网络，侵删）
维修任何电子设备,都遵循一个基本流程：观察 -> 分析 -> 测试 -> 排查 -> 修复，显示器维修也不例外。
显示器的基本工作原理（维修的理论基础）

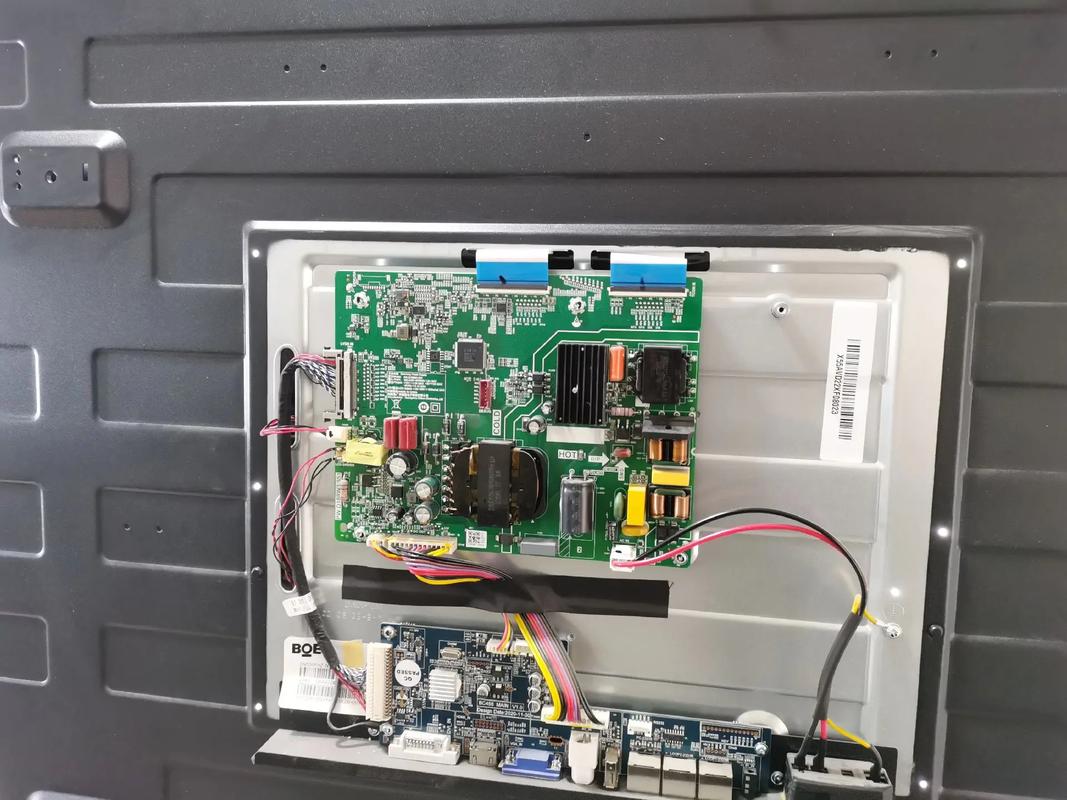

要维修,必须先懂它的工作原理，一个LCD显示器主要由以下几个部分组成：

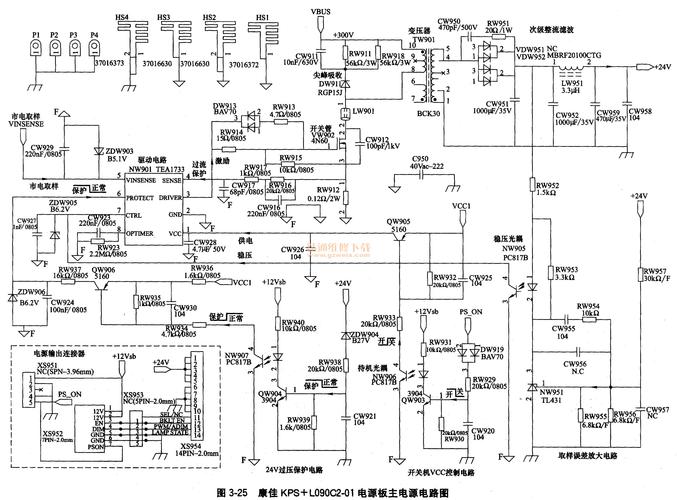

- 电源板: “心脏”，负责将市电220V（或笔记本的USB-PD等）转换成显示器内部各部分所需的各种直流电压，如12V、5V、3.3V等。
- 驱动板/主板: “大脑”，接收来自电脑显卡的图像信号（如HDMI、VGA），进行处理，然后转换成液晶面板能识别的LVDS或eDP信号，它还负责控制电源板的开/关、调节亮度、对比度等。
- 高压板/LED驱动板: “点火器”，对于LED背光，它负责将电源板提供的12V电压转换成恒流源，驱动LED灯条发光，这个板子也叫 LED Driver Board 或 Inverter Board（虽然这个叫法更多用于CCFL背光，但功能类似）。
- 液晶面板: “屏幕”，这是最核心也是最脆弱的部分，它本身不发光，依靠液晶分子的排列来控制背光通过的光线，从而形成图像，面板由玻璃基板、彩色滤光片、TFT薄膜晶体管等组成。
- 外壳和按键: 包裹和保护内部元件，并提供电源开关、菜单调节等按键。
维修前的准备工作与安全须知
-
安全第一！
- 断电操作： 在拆卸任何部件前，务必拔掉电源线。
- 高压电容： 电源板和高压板上的大容量滤波电容在断电后仍可能存有高压电，必须用螺丝刀或专用工具短路放电后才能触摸。
- 防静电： 人体静电可能损坏精密的驱动芯片和TFT管脚，佩戴防静电手环或触摸金属物体释放静电。
-
工具准备：
（图片来源网络，侵删）- 基础工具： 螺丝刀套装（十字、一字，可能需要六角梅花）、镊子、万用表（必备！）。
- 进阶工具： 示波器（用于分析信号，专业维修必备）、电烙铁、热风枪、焊锡丝、松香、吸锡器、放大镜。
-
观察现象，缩小范围： 维修的第一步不是立即拆开，而是仔细观察故障现象，并将其分类，这是最关键的一步。
根据故障现象进行分类维修
现象1：完全无反应，电源指示灯不亮
这通常意味着电源板或主板部分电路没有工作。
- 维修思路： 从后往前推，检查电源通路。
- 排查步骤：
- 检查外部电源： 换一根确认好的电源线，换一个墙插，排除外部问题。
- 检查电源板输出：
- 拆开显示器,找到电源板。
- 用万用表直流电压档,测量电源板输出给主板的插座（通常是12V和5V）。
- 如果无输出： 问题在电源板，常见故障有：
- 保险丝熔断： 检查输入电路是否有短路（如整流桥、PFC开关管击穿）。
- PWM控制器或开关管损坏： 这是电源板的“CPU”和“肌肉”，是高发故障区。
- 副电源电路故障： 导致主板无法获得“开机信号”。
- 如果有输出（如12V正常）： 问题在主板或开关机控制电路。
- 检查主板：
- 检查主板上的12V输入电压是否正常。
- 检查主板上的电源管理芯片、MOS管等是否工作。
- 尝短接电源板上的
ON/OFF或PS-ON引脚（通常为高/低电平触发），看显示器是否能强行开机，如果能，说明主板的开机控制电路有故障。
现象2：电源指示灯亮，但屏幕不亮，无图像
这是最常见也最复杂的故障,通常涉及背光或驱动板。
- 维修思路： 判断是“背光不亮”还是“驱动板没工作”。
- 排查步骤：
- “手电筒”或“手机闪光灯”测试法：
- 在显示器通电状态下,打开手机手电筒或手电筒，贴近屏幕。
- 仔细观察屏幕,看是否有非常暗淡的图像。
- 如果有暗淡图像： 恭喜你，问题99%出在背光部分！ 液晶面板和驱动板大概率是好的，问题在于：
- 高压板/LED驱动板故障： 这是最高发的故障，常见有：
- PWM控制器或MOS管损坏： 无法产生驱动LED的电流脉冲。
- 供电或控制线接触不良/断裂。
- 驱动板上的电容鼓包、漏液。
- LED灯条损坏： 某一组或几颗LED灯珠烧毁，这会导致屏幕局部发黑或出现“竖线/亮带”，可以短接测试，或直接更换灯条。
- 高压板与LED灯条的排线接触不良。
- 高压板/LED驱动板故障： 这是最高发的故障，常见有：
- 如果没有暗淡图像，且屏幕漆黑一片：
- 可能性A：背光确实不亮。 按照步骤1的方法排查高压板和灯条。
- 可能性B：驱动板没有工作，无法点亮背光和驱动面板。
- 检查驱动板给高压板的
EN(Enable) 或PWM信号是否正常，这个信号控制背光的开关和亮度。 - 检查驱动板本身是否工作,可以听是否有轻微的“滋滋”声（高压板工作声），或者触摸驱动板上的芯片是否发热。
- 驱动板常见故障：
- 主芯片损坏。
- 内存颗粒虚焊或损坏。
- 供电电路故障。
- 信号输入接口（如HDMI座）虚焊或损坏。
- 检查驱动板给高压板的
- “手电筒”或“手机闪光灯”测试法：
现象3：屏幕显示异常，有图像
这说明电源、背光、驱动板基本正常，问题在驱动板到面板的信号传输路径上，或者面板本身。
（图片来源网络，侵删）
- 常见故障及维修思路：
- 花屏、白屏、彩色竖线/横线：
- 大概率是驱动板或排线问题。 驱动板输出的LVDS/eDP信号异常，或者传输信号的扁平排线接触不良/损坏。
- 维修方法： 重新插拔或更换连接驱动板和液晶屏的 LVDS/eDP排线，这是非常常见的修复方法，如果无效，可能是驱动板上输出信号的芯片虚焊或损坏，需要补焊或更换驱动板。
- 图像缺色、偏色（如红色丢失）：
- 大概率是排线问题。 LVDS排线中负责传输颜色数据（R, G, B通道）的线芯断裂或接触不良。
- 维修方法： 更换排线，如果排线正常，可能是驱动板上的数模转换芯片或T-LCD驱动芯片损坏。
- 屏幕有亮点、暗点、亮线、暗线：
- 这是液晶面板本身的物理损坏！
- 亮点/暗点： 是面板上某个TFT开关管损坏，导致对应像素点始终透光或不透光。
- 亮线/暗线： 是面板内部某条扫描线或数据线断路或短路。
- 维修方法： 无法修复！ 面板是显示器中成本最高的部分，维修面板的费用几乎等同于买一个新的显示器，这种情况只能放弃或更换面板（不划算）。
- 花屏、白屏、彩色竖线/横线：
现象4：OSD菜单无法显示或按键失灵
- 维修思路： 检查按键板和驱动板。
- 排查步骤：
- 按键板故障： 按键板上的薄膜开关损坏或排线接触不良，可以尝试拆开按键板清洁触点。
- 驱动板故障： 驱动板上负责接收按键信号的I/O口或相关电路损坏。
总结与建议
