电源维修有高压触电的危险！ 即使电源未通电，其内部的大容量滤波电容在断电后仍可能储存着足以致命的高压电，在进行任何操作前，请务必确保您具备电子维修基础知识，并已采取完全的安全措施（如：断电后对高压电容进行放电，使用隔离变压器等），如果您不熟悉这些，请寻求专业维修人员的帮助。

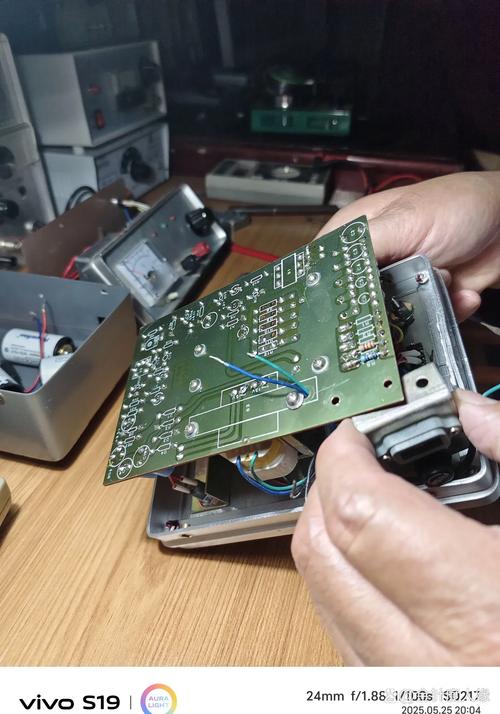

（图片来源网络，侵删）
第一步：安全准备与初步诊断
在拆开电源之前,先进行一些初步判断，避免不必要的拆解。
-
外观检查：
- 电源外壳： 检查是否有鼓包、变形、烧焦的痕迹或裂开的缝隙。
- AC电源线： 检查是否有破损、插头是否松动。
- PCB板： 通过散热风扇的缝隙，观察内部电路板是否有明显的烧毁点、发黑、炸裂的元件（特别是电容、电阻、IC）。
-
气味检查：
闻一下电源是否有刺鼻的焦糊味或臭氧味,如果有，说明内部元件已经严重损坏。
（图片来源网络，侵删） -
最小系统通电测试（谨慎操作）：
- 准备工作： 准备一个“假负载”（一个汽车的大灯泡，12V/55W左右，或一个专门制作的电源测试仪）。
- 连接： 将电源从电脑上拆下，短接绿色线（
PS-ON）和任意一条黑色地线（COM），这是强制让电源启动的信号。 - 通电： 在确保假负载已连接到
+5V,+12V,+3.3V等主要输出端后，接通AC电源。 - 观察：
- 风扇是否转动？ 如果风扇不转，说明电源初级电路（高压侧）或PWM控制电路可能有问题。
- 是否有输出电压？ 用万用表测量各路输出电压是否正常且稳定。
- 是否有异常声响或火花？ 如果有，立即断电，说明存在严重短路。
第二步：拆解与内部检查
如果初步判断电源有维修价值,可以开始拆解。
-
放电：
- 最重要的一步！ 断开AC电源后，等待几分钟，然后用一个带绝缘手柄的螺丝刀或专用放电工具，一次将电源内部大容量滤波电容（通常是体积最大的那个圆柱形电容，两端会标有+和-）的两个引脚短路，进行放电，确保放电彻底，否则会损坏万用表或对您造成电击。
-
拆解外壳：

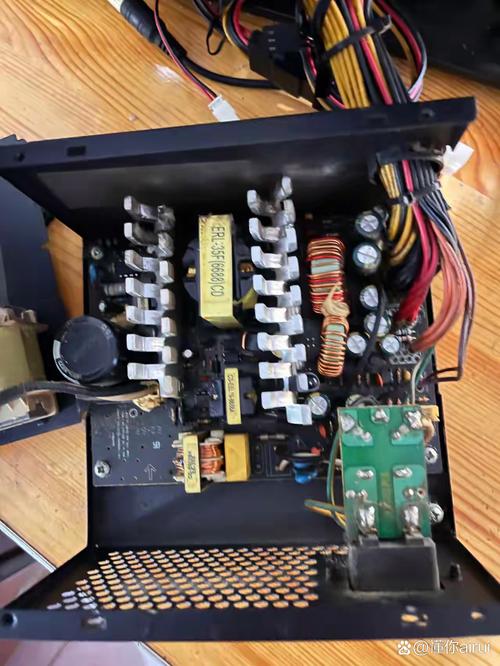

（图片来源网络，侵删）WD7602R8R 的外壳通常是卡扣式或螺丝固定，仔细观察，找到所有固定螺丝（可能在底部、侧面，甚至被标签覆盖），将其拧下，然后用塑料撬棒小心地撬开卡扣。
-
内部检查：
- 灰尘清理： 检查内部是否有大量灰尘，灰尘是导致散热不良和短路的重要原因，可以用吹气球或压缩空气清理。
- 元件检查：
- 保险丝： 位于AC输入端，是一个玻璃管或管状元件，用万用表的“通断档”或电阻档测量，如果电阻无穷大（开路），说明保险丝熔断。注意：保险丝熔断是结果，不是原因。 必须找到导致它熔断的根本故障（通常是后级电路短路），否则换上新保险丝会立即再次熔断。
- 大电容： 检查顶部是否鼓包、漏液，这是最常见的故障点之一。
- 整流桥： 检查是否有裂痕、烧焦痕迹。
- MOSFET/开关管： 检查是否有炸裂、烧毁的迹象。
- PWM控制IC： 检查其周围的小电阻、电容是否有烧焦变色。
- 输出整流二极管/同步整流MOSFET： 检查是否有烧毁痕迹。
- 电感/变压器： 检查是否有烧焦的气味。
第三步：电路分析与常见故障点
WD7602R8R 是一款额定功率为 600W 的电源，通常采用 “LLC谐振+DC-DC” 的架构，这种架构效率高，但电路也相对复杂。
电路结构概览：
- 输入滤波与浪涌吸收电路： 包括保险丝、负温度系数热敏电阻、X电容、Y电容和共模电感。
- 整流滤波电路： 桥式整流器将AC转为高压DC，大电容滤波。
- LLC谐振变换电路（初级）： 这是核心部分，由PWM控制器（如如绿联的GLG-660等方案常用IC）、LLC谐振电感/电容、以及上下桥的MOSFET组成，将高压DC转换为高频交流。
- 次级整流滤波电路： 高频AC通过变压器降压，再通过整流二极管或同步整流MOSFET和LC滤波电路，输出稳定的+12V, +5V, +3.3V等低压直流。
- PWM控制与保护电路： 负责监测各路输出电压，控制PWM芯片的输出，并实现过压、过流、过功率、短路等保护功能。
常见故障点及维修思路：
故障现象一：通电后无反应，风扇不转。
- 原因1：保险丝熔断。
- 检查： 测量保险丝是否开路。
- 维修： 不要直接更换！ 必须排查导致保险丝熔断的短路点。
- 断开法： 分别断开PFC输出端和LLC变压器初级与次级的连接，分段测量对地电阻，找到短路的部分。
- 常见短路点： 输入滤波电容击穿、整流桥击穿、PFC开关管（如MOSFET）击穿、LLC桥臂MOSFET击穿、次级整流管/同步整流MOSFET击穿。
- 原因2：PWM控制器未工作。
- 检查： 保险丝完好，但高压电容两端无300V左右的直流电压，或者有电压，但PWM芯片的VCC供电脚没有电压。
- 维修：
- 检查启动电阻是否开路（给PWM芯片提供初始工作电压）。
- 检查PWM芯片本身是否损坏。
- 检查VCC供电相关的电路（如辅助绕组、整流二极管、滤波电容）。
故障现象二：通电后风扇转，但无电压输出或电压严重偏低。
- 原因1：LLC电路未启动。
- 检查： PWM芯片的输出驱动脚（如GATE脚）是否有正常的PWM波形输出（需要示波器），如果没有，说明PWM芯片或其外围电路（如过压/过流保护电路被触发）有问题。
- 维修：
- 检查PWM芯片的VCC、FB（反馈）、EN（使能）等关键引脚电压是否正常。
- 检查反馈电路（通常是光耦）是否工作正常，光耦是连接次级和初级的“信使”，如果它坏了，初级就不知道次级的电压情况，会关闭输出。
- 检查LLC谐振电容是否失效或开路。
- 原因2：次级整流滤波电路故障。
- 检查： 变压器次级之后是否有问题。
- 维修：
- 检查次级整流二极管或同步整流MOSFET是否击穿开路。
- 检查输出滤波电感是否开路。
- 检查输出滤波电容是否失效（ESR变大，导致电压跌落）。
故障现象三：电压不稳，带载能力差，或发出“吱吱”声。
- 原因1：滤波电容老化。
- 检查： 初级和次级的滤波电容是高发故障点，用万用表电容档或LCR表测量其容量是否下降，ESR（等效串联电阻）是否增大，外观上可能顶部有轻微鼓起。
- 维修： 直接更换所有大容量电解电容！ 这是成本效益最高的维修方法，即使看起来没坏，也可能性能已经下降，建议使用高质量、耐高温（105°C）的品牌电容。
- 原因2：元器件虚焊。
- 检查： 特别是功率较大的元件，如MOSFET、整
