康佳液晶电视维修电子书是维修技术人员和电子爱好者的实用指南，系统介绍了康佳液晶电视的工作原理、常见故障诊断方法及维修技巧，全书内容结构清晰，从基础理论到实操案例，循序渐进,帮助读者快速掌握维修技能。

（图片来源网络，侵删）

康佳液晶电视的基本结构与工作原理

康佳液晶电视主要由显示面板、驱动板（主板）、电源板、背光模组、接口板等部分组成，显示面板是核心部件，负责图像显示；驱动板控制图像信号处理和逻辑驱动；电源板为各模块提供稳定电压；背光模组负责屏幕亮度调节，其工作流程为：外部信号通过接口板输入，经驱动板解码、处理后，驱动显示面板呈现图像，同时电源板为整机供电,背光模组提供光源。

常见故障分类与诊断方法

电源故障

电源故障表现为电视无法开机、指示灯不亮或闪烁，可通过测量电源板输出电压（如12V、5V、24V）判断故障点，常见原因包括保险管熔断、电容鼓包、PWM控制器损坏等，维修时需先检查电源输入端有无短路，再逐一排查整流桥、滤波电容、开关管等元件。

显示故障

显示故障包括黑屏、花屏、条纹、色彩异常等，黑屏需先检查背光是否点亮（用手电筒照射屏幕观察），若背光不亮则检查背光驱动电路或LED灯条；花屏多为驱动板或排线接触不良；色彩异常可能是面板或TCON板故障,可通过替换法或测量信号波形进一步定位。

音频故障

音频故障表现为无声、声音小或杂音，首先检查音频接口是否松动，再测量音频功放块的工作电压，如LM386、TDA2030等常见芯片，若电压正常,则排查音频输入线路或软件设置问题。

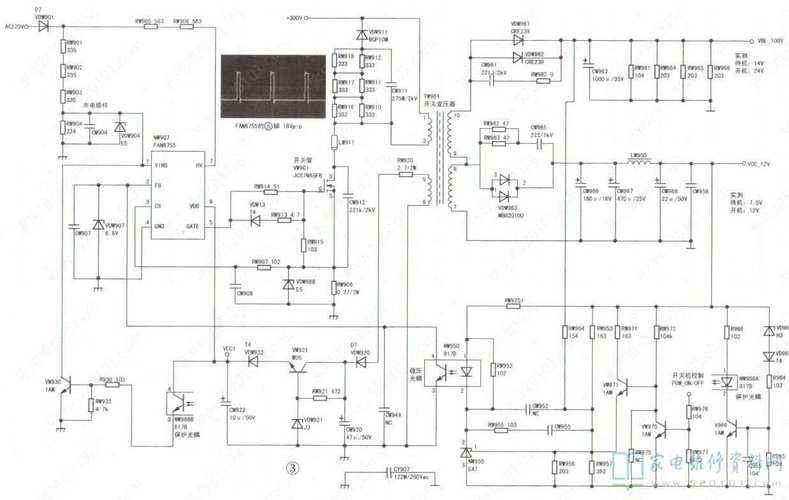

（图片来源网络，侵删）

系统故障

系统故障表现为遥控失灵、按键无反应或频繁死机，多为主板程序紊乱或晶振损坏，可通过刷写升级程序、更换晶振（如8MHz、24MHz）或复位电路解决。

核心部件维修技巧

电源板维修

电源板故障率较高，需重点检测电容、变压器、稳压块等元件。+12V电压异常可能是7812稳压块损坏，24V电压输出不足需检查次级整流二极管或滤波电容，维修时建议使用隔离变压器,防止触电。

驱动板（主板）维修

主板故障需通过测量关键测试点电压判断，CPU供电通常为3.3V，若电压偏低则检查供电电路或复位电路，程序存储器（如24C02、W25Q64）虚焊也会导致功能异常,需重新焊接或刷写程序。

背光模组维修

背光模组故障多为LED灯条损坏或升压板故障，可通过测量LED灯条正向压降（约3V/颗）判断灯珠是否损坏，升压板则需检查驱动IC（如OZ9926、LD7575）及其外围电路。

显示面板维修

显示面板维修难度较高，需谨慎操作，竖条或横线故障可能是排线虚焊，可尝试重新压合；大面积暗斑或亮点多为面板本身损坏,需更换面板。

维修工具与注意事项

常用工具

基础工具：螺丝刀、镊子、万用表、电烙铁（建议恒温烙铁）。
专业设备：示波器（测信号波形）、维修电源（调压测试）、热风枪（拆焊芯片）。

注意事项

断电操作：维修前务必拔掉电源线，防止电容残留电荷触电。
防静电：佩戴防静电手环，避免人体静电损坏敏感元件。
记录原始数据：拆焊前标记排线位置和元件参数，避免装错。

典型案例分析

案例1：康佳LED50X8000D黑屏，指示灯亮

诊断：测量电源板12V输出正常，但背光无电压，检查升压板发现保险管熔断，进一步检测MOS管击穿。
维修：更换同型号保险管和MOS管（如2N7002），恢复正常。

案例2：康佳E3700U花屏，声音正常

诊断：输入信号源测试花屏，排除信号源问题，测量驱动板TCON芯片供电正常，排查排线发现接口氧化。
维修：用酒精清洁排线接口，重新插拔后故障排除。

预防与维护建议

散热通风：确保电视周围留有散热空间，避免灰尘堵塞散热孔。
电压稳定：避免电压波动过大，可加装稳压器。
定期清洁：使用软布清理屏幕，避免使用化学溶剂。
