电子技术期末2025年的考试内容主要围绕模拟电子技术和数字电子技术的核心知识点展开,涵盖了半导体器件、基本放大电路、集成运算放大器、反馈放大电路、功率放大电路、逻辑门电路、组合逻辑电路、时序逻辑电路等关键模块，考试题型通常包括选择题、填空题、分析计算题和设计题，旨在考察学生对基础理论的理解、电路分析能力以及实际应用能力，以下从各章节重点、典型考点及解题思路进行详细梳理，并结合表格形式对比相关知识点，最后附上常见问题解答。
半导体器件基础

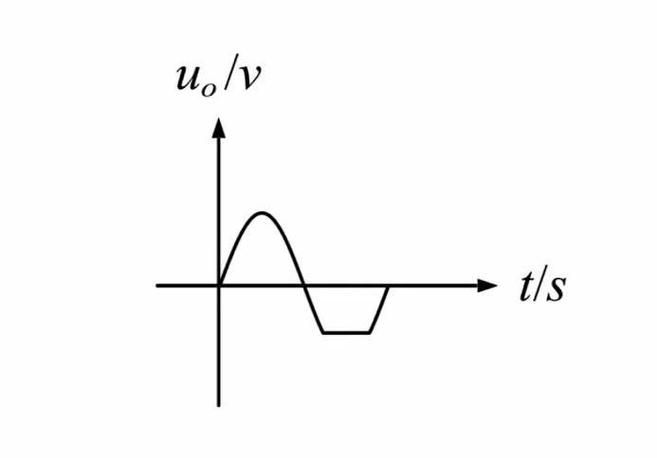

半导体器件是电子技术的核心基础,2025年期末考试重点考察二极管、三极管（BJT）和场效应管（FET）的特性及参数，二极管部分需掌握单向导电性、伏安特性曲线、主要参数（最大整流电流、反向击穿电压）及典型应用（整流、限幅、钳位），分析由二极管和电阻构成的限幅电路时，需先判断二极管在输入信号不同极性下的导通与截止状态，再输出相应波形，三极管部分需理解三种工作状态（截止、放大、饱和）的条件及特点，重点掌握电流放大系数β、穿透电流ICEO等参数，以及共射、共集、共基三种组态电路的静态和动态分析方法，场效应管则需区分结型（JFET）和绝缘栅型（MOSFET）的转移特性、输出特性，理解夹断电压VP、开启电压VT等参数，以及共源、共漏、共栅放大电路的组成特点。
基本放大电路
放大电路是模拟电子技术的核心,考试中常涉及分压式偏置共射放大电路、射极输出器等典型电路的分析计算，静态分析需通过直流通路计算静态工作点Q（IBQ、ICQ、UCEQ），动态分析则需通过交流通路计算电压放大倍数Au、输入电阻Ri和输出电阻Ro，分压式偏置电路中，稳定静态工作点的关键是通过发射极电阻RE引入直流负反馈，抑制温度变化对ICQ的影响，计算Au时需注意是否考虑负载电阻RL的影响，射极输出器的特点是Au≈1、Ri高、Ro低，常用于多级放大电路的输入级或输出级，频率响应也是考点之一，需理解下限频率fL（由耦合电容和旁路电容决定）、上限频率fH（由结电容决定）的概念，以及通频带BW=fH-fL的计算。
集成运算放大器及其应用
集成运放是模拟信号处理的关键器件,考试重点围绕理想运放“虚短”和“虚断”特性，分析基本运算电路和有源滤波电路，比例运算电路（反相比例、同相比例）是基础，需掌握Au的表达式及输入电阻特点；加减运算电路（反相求和、同相求和、差分运算）需运用叠加定理进行分析；积分和微分电路则需掌握输入输出信号的时域关系，反相比例电路中，Au=-Rf/R1，输入电阻约为R1；同相比例电路中，Au=1+Rf/R1，输入电阻极大，有源滤波电路需区分低通、高通、带通、带阻滤波器的幅频特性，理解截止频率fc=1/(2πRC)的计算方法，电压比较器（如单限比较器、滞回比较器）也是考点，需掌握其传输特性曲线和门限电压的计算。
反馈放大电路
反馈是改善放大电路性能的重要手段,考试中需判断反馈类型（正反馈/负反馈、直流反馈/交流反馈、电压串联/电压并联/电流串联/电流并联），并分析负反馈对放大电路性能的影响，判断方法包括“瞬时极性法”判断正负反馈，输出端短路法判断电压/电流反馈，输入端短路法判断串联/并联反馈，射极偏置电路中，RE引入的是直流电流串联负反馈，稳定静态工作点；若在RE两端并联旁路电容，则仅存在直流反馈，负反馈对性能的影响包括：提高增益稳定性、展宽通频带、减小非线性失真、改变输入和输出电阻（串联负反馈增大Ri，并联负反馈减小Ri；电压负反馈减小Ro，电流负反馈增大Ro），深度负反馈条件下，闭环增益Af≈1/F（F为反馈系数），计算时可利用“虚短”和“虚断”简化分析。
功率放大电路
功率放大电路的主要任务是输出足够大的功率,考试重点考察乙类（OCL、OTL）和甲乙类互补对称电路的特点，乙类电路效率高（理论最大效率78.5%），但存在交越失真；甲乙类电路通过二极管或UBE倍增电路提供静态偏置，消除交越失真，效率略低于乙类，分析时需计算输出功率PO、电源功率PC、效率η，以及最大管耗Pomax与PO的关系（Pomax≈0.2POmax），OCL电路中，输出功率PO=Uo²/(2RL)，电源功率PC=(2/π)·(VCC·Uo/RL)，效率η=PO/PC=(π/4)·(Uo/VCC)，当Uo=VCC时，η达到最大值78.5%。
数字电子技术基础
数字电子技术部分重点包括逻辑门电路、组合逻辑电路和时序逻辑电路，逻辑门电路需掌握与、或、非、与非、或非、异或等基本逻辑运算的真值表和逻辑表达式，理解TTL和CMOS门电路的特性（如电压传输特性、输入输出特性），组合逻辑电路的分析需由逻辑图写出输出逻辑表达式，列真值表说明功能；设计则需根据逻辑要求列真值表，化简逻辑式（公式法或卡诺图法），画出逻辑图，全加器的逻辑表达式为S=A⊕B⊕C，CO=AB+AC+BC，可用两个半加器实现，时序逻辑电路的分析需写出驱动方程、状态方程，列状态表并画出状态转换图，说明功能（如计数器、寄存器），计数器部分需掌握同步/异步计数器、二进制/十进制计数器的组成及分析方法，例如用JK触发器构成4位二进制计数器时，各触发器的驱动方程为Ji=Ki=Qi-1·Qi-2·…·Q0（异步）或Ji=Ki=Qi-1（同步）。
典型考点对比与解题技巧
以下是部分核心知识点的对比总结：
| 知识点 | 常见考点 | |
|---|---|---|
| 二极管整流电路 | 单相半波整流：Uo≈0.45U2；单相桥式整流：Uo≈0.9U2 | 输出电压计算、二极管电流与耐压选择 |
| 三极管放大状态判断 | 发结正偏、集结反偏；IC=βIB | 静态工作点Q的求解、最大不失真输出电压幅度确定 |
| 理想运放线性应用 | 虚短（u+=u-）、虚断（i+=i-=0） | 比例、求和、积分运算电路的Au计算 |
| 负反馈类型判断 | 输出端短路法判断电压/电流反馈；输入端短路法判断串联/并联反馈 | 负反馈对性能的影响分析、深度负反馈下闭环增益计算 |
| 计数器分析 | 同步计数器：CP同时触发；异步计数器：CP由前级输出触发 | 状态转换图绘制、计数进制判断、自启动能力分析 |
解题技巧方面：分析电路时先明确电路结构（如放大电路的组态、反馈电路的连接方式），静态分析从直流通路入手，动态分析通过交流微等效电路计算；数字电路部分需熟练掌握逻辑函数的化简方法，时序电路分析注意时钟信号的作用时刻。
相关问答FAQs
Q1：如何判断三极管处于放大状态？
A1：判断三极管放大状态需满足两个条件：发射结正偏（对于NPN管，VB>VE；对于PNP管，VB<VE），集电结反偏（对于NPN管，VC>VB；对于PNP管，VC<VB），需确保静态工作点合适，即ICQ在放大区且不进入饱和或截止区，可通过测量UCEQ判断（放大区时UCEQ>VCE(sat)，通常硅管UCEQ≈0.3V-3V）。
Q2：深度负反馈条件下，如何计算闭环放大倍数？
A2：在深度负反馈（|1+AF|>>1）条件下，闭环放大倍数Af≈1/F，其中F为反馈系数，计算步骤为：① 判断反馈类型，确定F的定义（如电压串联负反馈F=uf/ux，uf为反馈电压，ux为输出电压）；② 根据反馈网络元件参数计算F值；③ 代入Af≈1/F得到闭环增益，反相比例电路中，F=R1/(R1+Rf)，则Af≈-(R1+Rf)/R1，与理想运放分析结果一致。
