故障现象与初步判断
根据电视的表现,可以大致判断问题出在电源板的哪个部分。

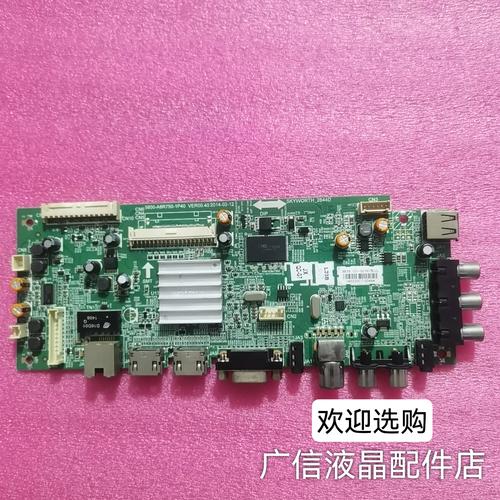

（图片来源网络，侵删）
| 故障现象 | 可能的故障区域 |
|---|---|
| 完全不通电，指示灯不亮 | - 市电输入及抗干扰电路 - PFC（功率因数校正）电路 - 副电源（+5V_STB）电路 - CPU/待机控制电路 |
| 指示灯亮，但无法开机，或开机后黑屏/无图像声音 | - 主电源（+24V, +12V）电路 - 背光驱动电路 - 主板信号处理电路 - 电源板保护电路启动 |
| 指示灯亮，能开机，但屏幕闪烁或亮度不均 | - 背光驱动电路 - 背光板本身故障 |
| 电视“嗒嗒嗒”响，无法开机 | - 主电源或副电源存在短路或过流 - 负载电路短路 |
电源板关键电路结构与检测
创维 518T-2207A 电源板主要由以下几个部分组成：
- 市电输入与抗干扰电路
- PFC（功率因数校正）电路
- 副电源（+5V_STB）电路
- 主电源（+24V, +12V）电路
- 背光驱动电路（通常由一颗独立的芯片控制）
安全警告与准备工作
- 高压危险！ 电源板在断电后，大容量的电容（特别是PFC电路和主电源的电容）中仍然储存有高压电，即使拔掉电源线,触摸也可能导致严重电击！
- 必须放电！ 维修前，务必使用大功率的水泥电阻（如几百欧姆，几十瓦）对PFC大电容（通常是标有400V的470uF/450V电容）和主电源大电容进行放电。
- 隔离维修： 最好使用隔离变压器，将电视与市电电网隔离,防止因热地带电造成仪器损坏或人身危险。
- 准备工具： 数字万用表（必备）、示波器（高手必备）、电烙铁、焊锡、松香、吸锡器、常用电子元件（如保险丝、整流桥、大功率MOS管、电解电容等）。
关键检测点与电压值
第一步：测量待机电压（副电源 +5V_STB）
这是判断电源板是否工作最基本的一步。
- 检测点： 找到连接主板的排线，通常是 CN801 或类似的接口，测量其中的 +5V_STB 和 GND（地）之间的电压。
- 正常值： 插上电源，不按遥控器/开机键时，此处应有稳定的 +5V 电压。
- 故障分析：
- 5V没有：
- 检查 保险丝（F801）是否熔断，如果熔断,说明后级有严重短路。
- 检查 市电输入电路 的压敏电阻、X电容、整流桥（BR801）是否击穿。
- 检查 PFC电路 的大功率MOS管（Q801）、PFC控制芯片（如ICE2HS01G）及其周边电路是否击穿短路。
- 检查 副电源电路 的开关管（Q802）、变压器（T801）、稳压芯片（如TL431）等是否击穿。
- 5V电压偏低或波动：
- 检查副电源的滤波电容（C815）是否容量下降或失效。
- 检查稳压电路（TL431、光耦PC801）是否工作正常。
- 检查负载（主板CPU）是否存在轻微短路。
- 5V没有：
第二步：测量PFC电路输出电压

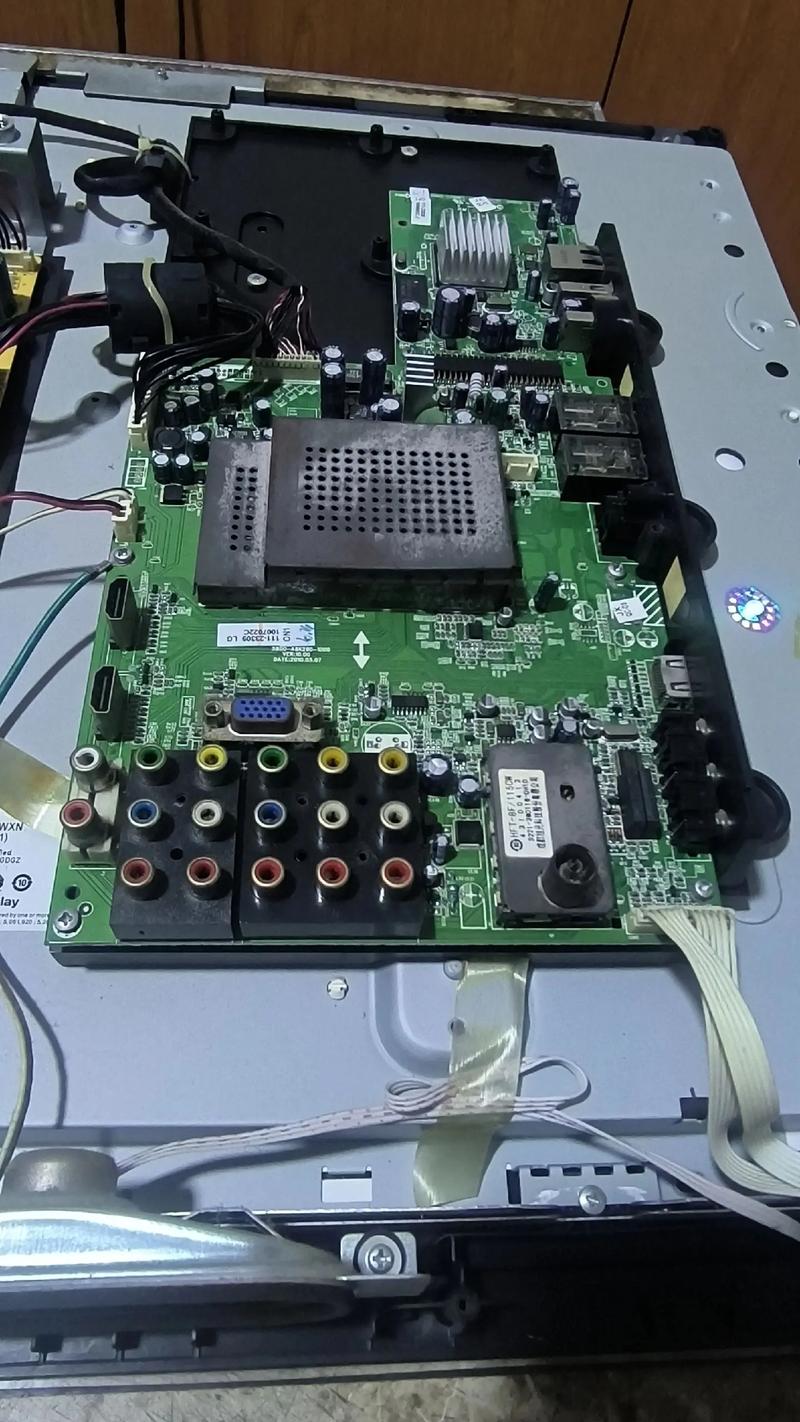

（图片来源网络，侵删）
- 检测点： PFC电路的大电容（C810）正负极。
- 正常值： 正常工作时，电压应为 +380V 左右（非标准的220V整流后的310V）,这个电压是PFC电路工作的标志。
- 故障分析：
- 如果电压是 +310V，说明PFC电路未工作，检查PFC控制芯片（如ICE2HS01G）的供电（VCC）、启动脚、反馈脚电压是否正常。
- 如果电压为0V，且保险丝完好,可能PFC电路的启动电阻开路或芯片损坏。
第三步：测量主电源输出电压
- 检测点： 找到输出排线，测量 +24V 和 +12V 对地的电压。
- 正常值： 在开机状态下（由主板发出高电平开机信号PS-ON），应有稳定的 +24V 和 +12V 输出。
- 故障分析：
- 如果无+24V/+12V输出：
- 检查主板送来的 PS-ON 信号是否已变为高电平（通常是3.3V或5V），如果一直是低电平,说明主板未发出开机指令。
- 检查主电源的开关管（Q803）、变压器（T802）、稳压控制电路（TL431、光耦PC802）是否损坏。
- 检查主电源的驱动芯片（如NCP1397）及其供电是否正常。
- 检查 +24V 和 +12V 的输出端是否存在短路或过流,导致保护电路动作。
- 如果无+24V/+12V输出：
常见故障维修案例
完全不通电，指示灯不亮（保险丝熔断）
这是最常见的故障,通常由短路引起。
- 拆开电源板，直观检查： 观察是否有明显烧黑的元件、鼓包的电容或炸裂的MOS管。
- 测量保险丝： 确认已熔断。
- 静态测量电阻：
- 用万用表二极管档测量 整流桥（BR801） 的四个二极管是否击穿。
- 测量 PFC MOS管（Q801） 的D-S极是否击穿（通常为0欧姆）。
- 测量 副电源开关管（Q802） 的D-S极是否击穿。
- 测量 主电源开关管（Q803） 的D-S极是否击穿。
- 更换损坏元件： 将上述击穿的元件逐一更换。注意： 更换MOS管时，一定要检查与之相连的驱动电阻是否开路,否则新管子会再次被击穿。
- 代换保险丝： 使用同规格（通常为T3.15A或3.15A 250V）的延时保险丝。
- 通电测试： 在不接负载的情况下，先通电测量 +5V_STB 电压是否正常，如果正常,再逐步接入负载测试。
指示灯亮，但无法开机（无+24V/+12V输出）
这说明副电源（+5V_STB）正常,问题出在主电源或开机信号上。
- 测量PS-ON信号： 在主板的排线接口上，找到PS-ON引脚，正常待机时为低电平（0V），按下开机键后应变为高电平（如3.3V或5V），如果无变化,问题在主板。
- 测量主电源关键点：
- PFC输出电压： 是否为380V？如果是310V，说明PFC未工作,主电源无法获得正常工作电压。
- 主电源驱动芯片供电： 检查主电源芯片（如NCP1397）的VCC脚是否有电压，如果没有，检查其供电电路（如变压器辅助绕组、整流滤波电路）。
- **主电源开关

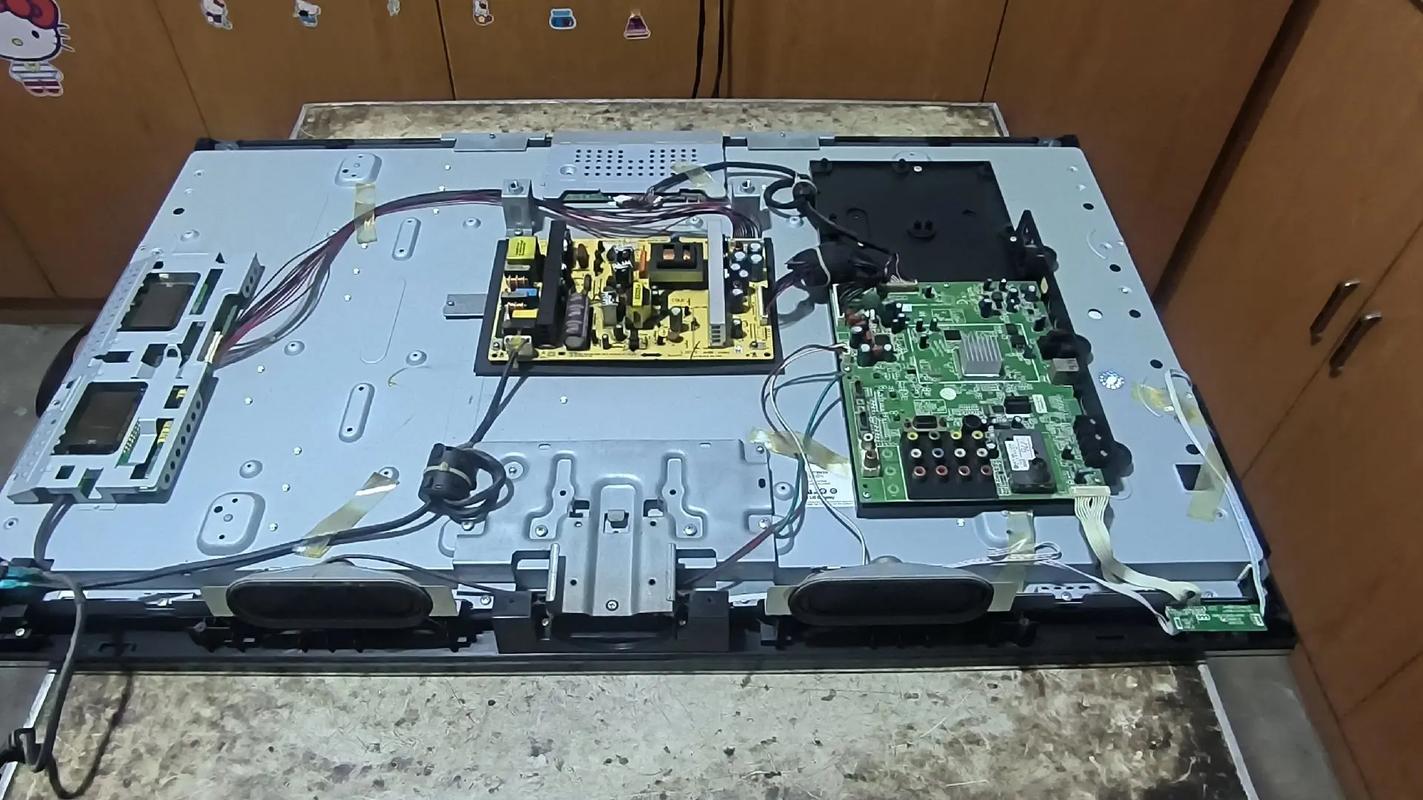

（图片来源网络，侵删）
