变频器制动单元检测维修是保障变频器系统稳定运行的关键环节，尤其在电机减速或位势负载下放时，制动单元需快速消耗再生电能，避免直流母线过压，其故障可能导致设备停机、元件损坏甚至安全事故,需通过系统化检测与精准维修处理。

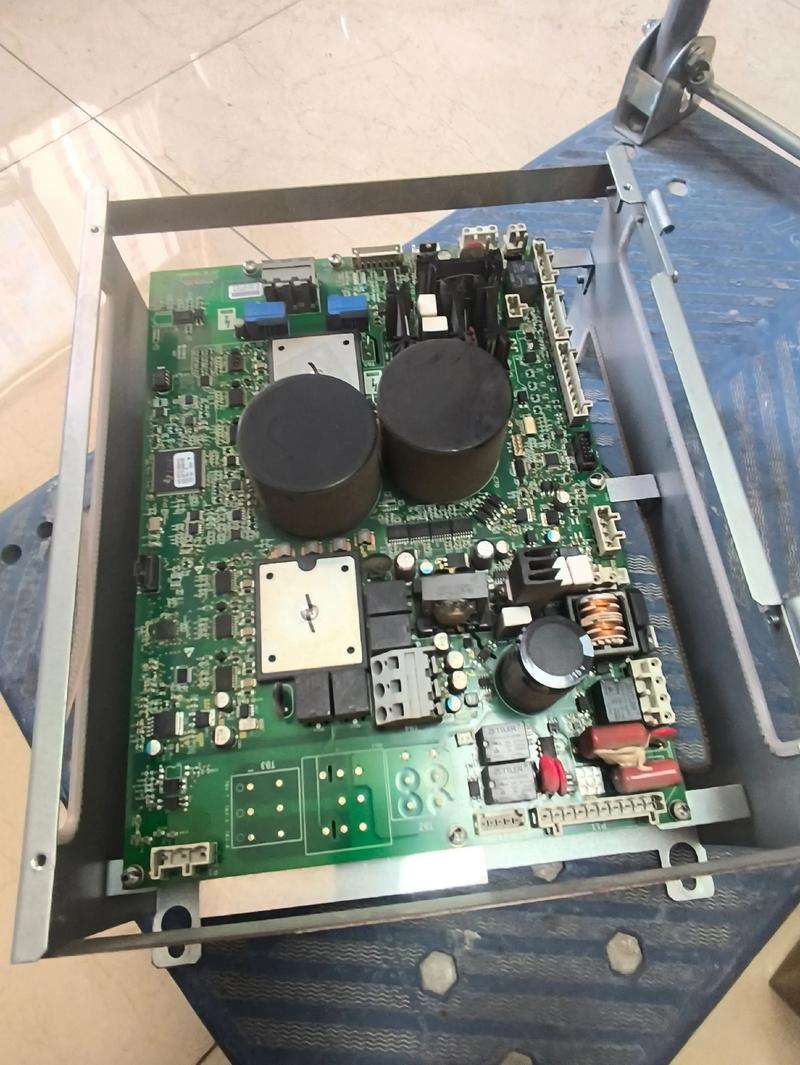

（图片来源网络，侵删）
变频器制动单元的工作原理与常见故障类型
制动单元主要由IGBT功率模块、驱动电路、续流二极管及散热系统组成，通过检测直流母线电压，当电压超过设定阈值时，触发IGBT导通，将再生电流通过制动电阻转化为热能消耗，常见故障类型包括：
- 过压故障：直流母线电压超过额定值（如690V变频器母线电压>780V），通常因制动电阻未投入、制动单元失效或再生能量过大导致。
- 过热故障：散热不良（风扇停转、通风堵塞）或制动电阻阻值变小、短路，导致IGBT或电阻温度超限。
- 驱动故障：驱动电路光耦、放大器损坏，或IGBT开路/短路，导致制动单元无动作或异常触发。
- 制动电阻损坏：电阻丝烧断、阻值漂移或绝缘层老化，引发制动能力下降或短路。
制动单元检测流程与方法
外观与初步检查
- 目视检查：观察制动电阻有无烧焦、变形，IGBT模块有无炸裂、鼓包，驱动板电容有无漏液、爆浆。
- 散热系统检查：确认风扇运转正常（可用万用表测风扇供电电压，如DC24V），风道有无堵塞（粉尘、异物），散热片是否积灰过多。
直流母线电压检测
- 静态检测：断电后，用万用表电阻档测量直流母线正负极间电阻（正常应为几百千欧，若接近0Ω则可能存在电容短路或制动电阻短路）。
- 动态检测：变频器带轻载运行，强制电机减速（通过降低频率或切换至再生工况），用示波器或直流电压表监测母线电压变化，正常情况下，制动单元触发时电压应稳定在设定阈值（如700-750V），若持续上升则说明制动单元未动作。
制动单元功能测试
- 触发信号检测：用示波器测量制动单元驱动信号的输入端（如CN1端子），正常应有PWM脉冲信号（频率约1-10kHz，占空比随母线电压变化），若无信号，需检查控制板输出的触发指令。
- IGBT导通测试：断电后，拆制动单元输出线，用万用表二极管档测量IGBT集电极（C）与发射极（E）、发射极（E）与门极（G）间正向压降（正常C-E正向压降约0.5-0.7V，G-E正向压降约0.2-0.3V，反向均截止），若短路或开路，则IGBT损坏。
制动电阻检测
- 阻值测量：用万用表电阻档测量电阻两端阻值，与标称值对比（误差应≤±5%），若阻值无穷大，说明电阻丝烧断；若阻值偏小，可能存在匝间短路。
- 绝缘测试：用兆欧表测量电阻端子与外壳间的绝缘电阻（应≥10MΩ），防止绝缘失效导致漏电。
驱动电路检测
- 供电电压检测：测量驱动电路的电源输入（如典型+15V/-8V），若电压异常，检查电源模块或供电回路。
- 光耦/放大器检测：用示波器测量光耦输入端（应有控制信号）和输出端（信号应隔离且无畸变），若输入有信号而输出无，则光耦损坏；放大器输出电压异常（如无输出或输出饱和），则需更换放大器芯片。
制动单元维修与故障处理
过压故障维修
- 制动电阻未投入：检查制动电阻接线端子是否松动，控制板输出的制动使能信号是否正常（如端子COM-BRAKE通断）。
- 制动单元失效：若驱动信号正常但IGBT未导通，更换IGBT模块；若驱动信号异常，排查驱动电路故障（如光耦损坏、驱动电阻烧毁）。
- 再生能量过大：核对负载惯量与制动单元功率匹配性，必要时加大制动电阻功率或增加外置制动单元。
过热故障维修
- 散热不良：清理风道粉尘，更换损坏风扇，改善安装环境（避免密闭、高温场所）。
- 制动电阻异常：更换短路或阻值漂移的制动电阻，检查电阻安装是否牢固（接触不良会导致局部过热）。
- IGBT过热：若IGBT驱动信号正常但仍过热，可能是IGBT性能下降或散热硅脂老化，需更换IGBT并涂抹新硅脂。
驱动故障维修
- 驱动电路元件损坏：更换损坏的光耦（如TLP250）、放大器（如UC3843）或稳压管（如15V稳压管）。
- IGBT短路：用万用表检测IGBT是否短路，若短路需更换并检查驱动电路是否存在过流保护失效问题（如检测电阻烧毁）。
制动电阻损坏维修
- 电阻丝烧断：更换同型号、同功率的制动电阻，注意安装间距（需留散热空间）。
- 绝缘层老化：更换带耐高温绝缘层的电阻，避免电阻外壳与其他部件接触导致短路。
维修注意事项
- 断电操作：检测前必须断电并等待直流母线电容放电完毕（用万用表确认电压低于36V），避免电容残留电荷击穿元件。
- 静电防护：更换IGBT、驱动芯片等静电敏感元件时，需佩戴防静电手环，工作台铺设防静电台垫。
- 参数核对：维修后需核对变频器制动单元相关参数（如制动动作电压、制动时间），确保与设备匹配。
- 负载测试：维修完成后，进行空载和带载测试，模拟减速工况，观察母线电压、制动单元动作及温度是否正常。
相关问答FAQs
Q1：变频器报“制动单元过压”故障，但制动电阻外观正常，如何排查？
A：首先断电测量制动电阻阻值，若正常则需检测制动单元驱动信号：用示波器观察制动单元输入端是否有PWM脉冲，若无信号，检查控制板输出的制动使能信号及接线；若有信号但IGBT未导通，可能是IGBT损坏或驱动电路故障（如光耦失效），需进一步测量IGBT的C-E极间电阻及驱动电路供电电压。
Q2：制动单元频繁过热停机，但散热和电阻均正常，可能原因是什么？
A：除散热和电阻问题外，需检查：① 制动单元与制动电阻的接线是否过长或过细（导致线路压降过大，电阻实际功率不足）；② 变频器减速时间设置过短（再生能量集中释放，制动单元长时间工作）；③ 负载惯量过大（如风机、离心机等）,需延长减速时间或增大制动单元功率。

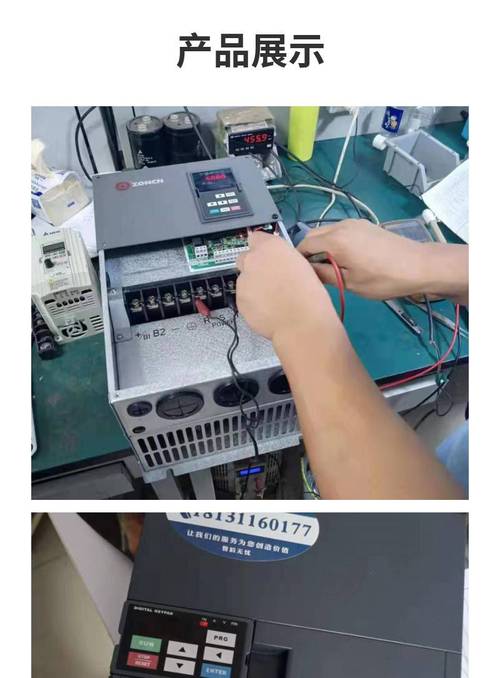

（图片来源网络，侵删）
