48转12伏转换器维修是一项需要一定电子基础和细心操作的技术工作,这类转换器常用于汽车、船舶等将12V蓄电池电压转换为48V电压的设备，为特定电子元件或系统供电，维修时需遵循系统性的排查流程，从简单到复杂，逐步定位故障点，确保维修安全和效果。
维修前的准备工作至关重要,操作人员需佩戴防静电手环，避免静电损坏敏感电子元件；准备万用表、示波器、电烙铁、焊锡、松香、吸锡器、螺丝刀、钳子等基本工具，并确保工具完好无损；需准备可能替换的元件，如保险丝、整流二极管、滤波电容、功率开关管（如MOSFET）、PWM控制器芯片等，在开始维修前，务必断开转换器与输入电源（如汽车蓄电池）的连接，并等待滤波电容完全放电，可通过在电容两端并联大功率电阻的方式加速放电，避免残留电压电击或损坏测试设备。

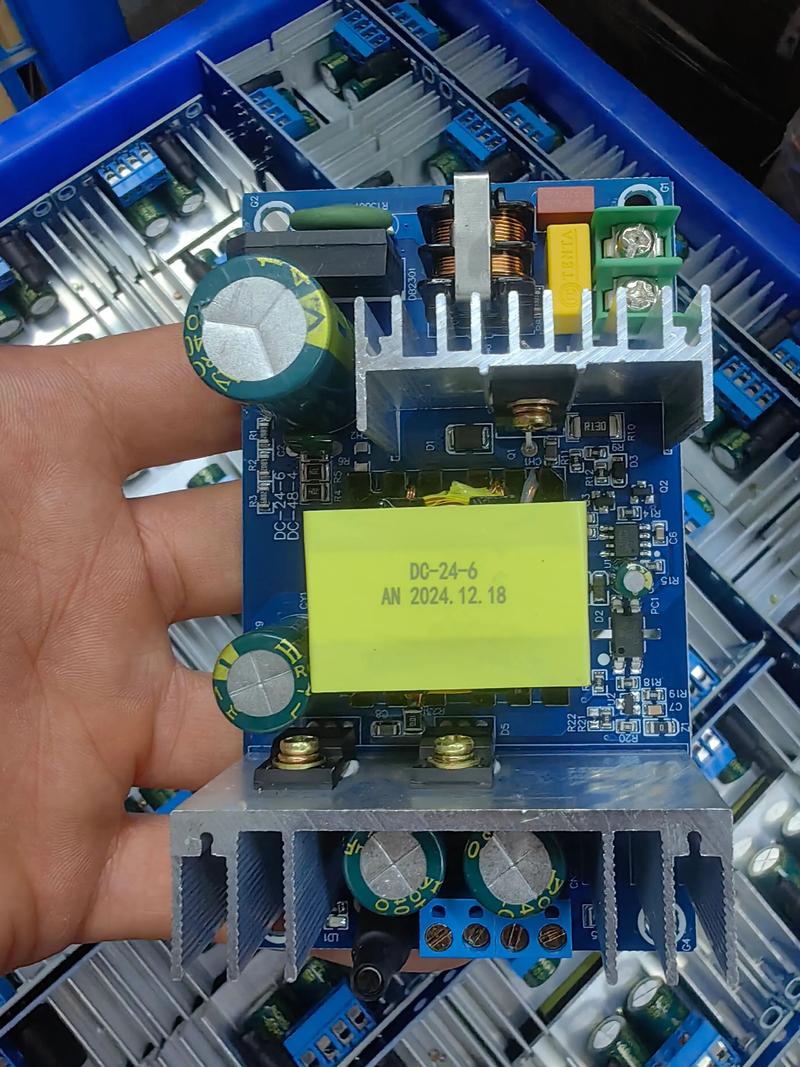

进行直观检查,观察转换器外壳是否有破损、变形、烧焦痕迹，散热片是否松动或积灰严重，输入/输出端子的连接是否牢固，有无虚焊或脱焊现象，打开外壳后，重点检查电路板上的元件：保险丝是否熔断，可通过万用表电阻档测量，若熔断需进一步排查导致熔断的短路故障；整流二极管是否有裂纹、发黑或炸裂，用万用表二极管档测量其正向导通压降和反向电阻，判断是否击穿短路；滤波电容是否有鼓包、漏液或顶部防爆阀凸起，用万用表电容档测量容量是否正常，同时观察其两端是否有烧灼痕迹；功率开关管（MOSFET）的引脚是否有虚焊，用万用表二极管档测量其三个极间的阻值，判断是否击穿短路；PWM控制器芯片表面是否有烧焦、裂纹，周边元件如电阻、电容是否有异常。
若直观检查未发现明显故障,则需进行通电测试，但此时需格外小心，可使用隔离变压器或通过串联灯泡的方式限流，避免因短路导致故障扩大，通电后，首先测量输入电压是否正常（应为12V左右），若无输入电压，需检查输入线路、保险丝及前置电路，若输入电压正常，则测量输出电压，若无输出或输出电压严重偏低（接近0V），则可能是功率变换电路或控制电路故障；若输出电压偏高且不稳定，则可能是稳压反馈电路或PWM控制器故障。
针对无输出或输出电压偏低的情况,重点排查功率变换电路，该部分通常包括功率开关管、变压器、整流桥（或快恢复二极管）和滤波电容，用万用表二极管档测量功率开关管（MOSFET）的D-S极、G-S极、G-D极之间是否短路，若短路需更换同型号元件；测量变压器初级、次级绕组是否通断，用万用表电阻档测量绕组电阻值，若无穷大则说明绕组开路，若阻值异常小则可能匝间短路；测量整流二极管（或快恢复二极管）是否击穿短路，滤波电容是否失效（容量下降或漏电），以下是常见元件故障检测方法参考：
| 元件类型 | 检测方法 | 常见故障现象 |
|---|---|---|
| 保险丝 | 万用表电阻档测量，阻值应为0Ω | 熔断、开路 |
| 整流二极管 | 万用表二极管档，正向导通压降0.5-0.7V，反向电阻无穷大 | 击穿短路、开路 |
| 功率开关管(MOSFET) | 万用表二极管档，G-S、G-D极正向导通，D-S极正向有压降（部分型号），反向电阻无穷大 | 击穿短路、栅极击穿 |
| 滤波电容 | 万用表电容档测量容量，观察是否鼓包漏液；用万用表电压档测两端电压是否稳定 | 容量下降、漏液、击穿短路 |
| 变压器 | 万用表电阻档测各绕组阻值，用示波器测初级波形（若有驱动信号） | 绕组开路、匝间短路 |
若功率变换电路元件正常,则需检查控制电路，控制电路的核心是PWM控制器芯片，如UC384x、TL494等常见型号，首先测量芯片供电引脚电压是否正常（通常为12-20V），若无供电或电压异常，需检查供电电路的电阻、电容、稳压二极管等元件，若供电正常，则测量芯片的误差放大器输入端（反馈电压输入脚）电压是否正常，该电压与输出电压成正比，若异常则说明反馈电路故障（如光耦、精密稳压源TL431损坏），用示波器测量芯片输出端（PWM驱动信号输出脚）是否有脉冲波形，若无波形或波形异常，则可能是芯片损坏或周边振荡电路元件（如定时电阻、电容）故障，需检查保护电路，如过流保护、过压保护电路是否误动作，可通过断开保护电路后测试输出电压是否恢复正常来判断。
在维修过程中,更换元件时需注意焊接质量，避免虚焊、假焊；功率元件需与散热片良好接触，涂抹导热硅脂；更换芯片时需注意型号和引脚排列，避免插反；维修完成后，需先进行空载测试，观察输出电压是否稳定，无异常后再进行带载测试，测试负载电流需在转换器额定范围内。
强调维修安全注意事项：严禁带电操作，尤其是在测量高压部分时；更换大功率元件后，需检查散热是否良好，避免因过热再次损坏；若故障涉及复杂电路或多次维修无法解决，建议联系专业维修人员或更换新设备，以免造成安全隐患或设备进一步损坏。
相关问答FAQs：
Q1：48转12伏转换器输出电压偏低且波动大，可能的原因有哪些？
A：输出电压偏低且波动大通常与反馈电路、滤波电路或功率变换电路元件老化有关，常见原因包括：输出滤波电容容量下降或漏液，导致滤波效果差；反馈电路中的光耦或TL431性能不良，使PWM控制器调节异常；功率开关管导通内阻增大，变压器效率下降；整流二极管正向压降增大或漏电，导致输出损耗增加，可通过更换滤波电容、检测光耦和TL431参数、测量功率开关管压降等方式排查。
Q2：维修48转12伏转换器时，如何判断PWM控制器芯片是否损坏？
A：判断PWM控制器芯片是否损坏需结合供电、反馈信号和输出驱动信号综合判断：首先测量芯片供电引脚电压是否在正常范围内（如UC384x的7脚供电电压应高于12V）；然后用示波器测量反馈输入端（如2脚）电压是否随输出电压变化；最后测量输出驱动端（如6脚）是否有正常的PWM脉冲波形（频率和占空比随反馈信号变化），若供电正常、反馈信号正常但无驱动输出，或驱动输出异常（如占空比不可调、频率偏差大），则可初步判断芯片损坏，需更换同型号芯片验证。
