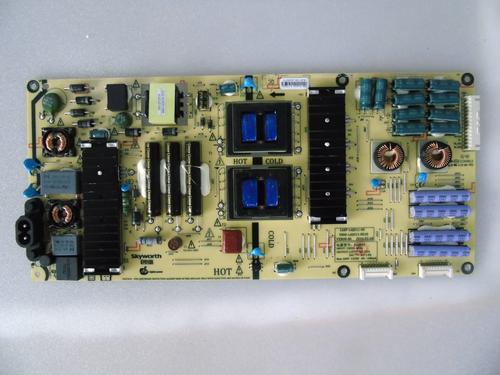

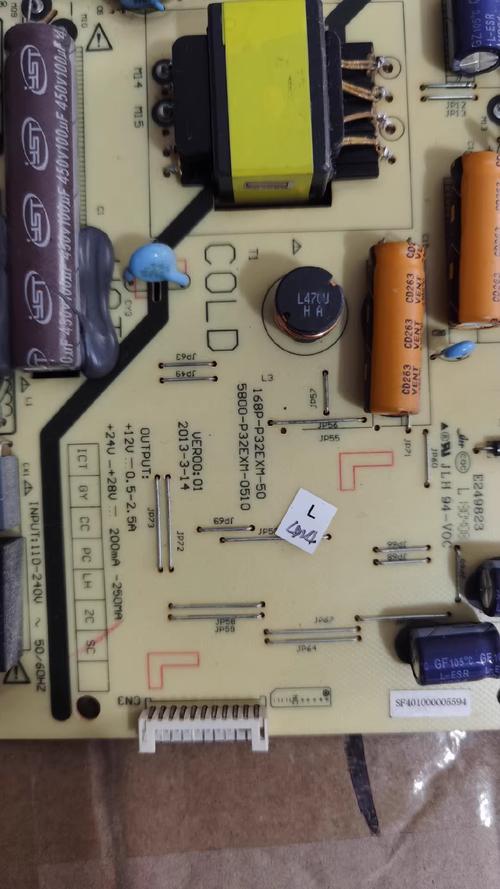

创维168P电源板是创维液晶电视中广泛使用的一款电源模块,其设计采用集成化方案，将副电源、PFC（功率因数校正）电路和主电源集成在一块板上，具有结构紧凑、效率高等特点，但在长期使用中，由于元器件老化或电网波动等因素，可能会出现各类故障，掌握其维修思路和方法对于快速恢复电视正常工作至关重要，以下从电路结构、常见故障现象及维修步骤、关键元器件检测技巧等方面进行详细解析。
创维168P电源板的电路结构主要分为三大部分：PFC电路、副电源和主电源，PFC电路的作用是对输入的交流电进行整流和升压，输出稳定的+380V直流电压，减少对电网的谐波干扰，同时提升电源的效率，该部分主要由整流桥BD801、PFC控制芯片NCP1394、开关管Q801、储能电感L801及升压二极管D801等组成，副电源负责在待机状态时为控制系统提供+5V_STB电压，主要由变压器T802、副电源控制芯片ICE2AS01、开关管Q802及光耦PC801等构成，主电源则在开机后输出+12V、+24V（或+18V，根据机型不同）等电压，驱动液晶屏背光和主板电路，其核心包括主电源控制芯片NCP1393、开关管Q803、变压器T803及整流二极管D803-D805等。
在实际维修中,最常见的故障现象包括“三无”（无光栅、无图像、无声音）、“屡烧保险管”、“输出电压异常”及“待机电压无输出”等，针对“三无”故障，首先应检查保险管F801是否熔断，若保险管熔断且发黑，通常说明后级电路存在严重短路，重点检测PFC电路的开关管Q801、主开关管Q803是否击穿，以及整流桥BD801、PFC二极管D801是否损坏，可用万用表二极管档测量这些元器件的极间电阻，若Q801的D-S极、Q803的D-S极之间阻值接近0Ω，则已击穿，需更换同型号元器件，并检查驱动电阻、稳压二极管等是否连带损坏，若保险管熔断但管壁透明，可能是电网瞬间高压冲击导致，可更换同规格保险管后试机，但仍需重点检测PFC和主电源的启动电路是否正常。
若保险管完好但出现“三无”，则需测量副电源的+5V_STB输出电压，若无电压，应先检查副电源供电：一是交流220V输入是否正常，可通过测量整流桥BD801输出端的+300V左右电压判断；二是副电源控制芯片ICE2AS01的供电脚（如VCC脚）是否有电压，若无，需检查启动电阻R803、R804是否开路，或芯片本身是否损坏，副电源变压器T802的初级绕组是否开路、次级整流二极管D806是否击穿也是常见故障点，待机控制电路的光耦PC801若损坏，会导致反馈信号异常，使副电源处于保护状态，需检测光耦的初级（1、2脚）和次级（3、4脚）是否导通正常。
对于“输出电压异常”故障，如主电源输出的+12V或+24V电压偏低、偏高或无输出，需重点检查主电源的稳压反馈电路，该电路主要由取样电阻（如R817、R818）、误差放大器PC802（光耦）及主电源控制芯片NCP1393的反馈脚组成，若输出电压偏低，可能是反馈回路元器件性能变差，如光耦PC802的电流传输比（CTR）下降，或取样电阻阻值偏移；若输出电压为0V，则需检测主开关管Q803是否工作，可通过测量其G极是否有驱动脉冲判断（需用示波器），若无驱动脉冲，可能是控制芯片NCP1393损坏，或其供电电路（如R809、R810等启动电阻）开路，主电源变压器T803的次级整流二极管D803-D805、滤波电容C815-C817是否失效也会导致输出电压异常。
在维修过程中,关键元器件的检测技巧尤为重要，PFC控制芯片NCP1394的常见故障表现为无驱动脉冲输出，可测量其VCC脚供电（约18V）、启动脚电压（约12V）是否正常，以及外围的振荡电阻、电容是否损坏，副电源控制芯片ICE2AS01的损坏通常会导致副电源无输出，需检测其供电脚电压（约20V）和过压保护（OVP）脚电压是否异常，开关管Q801、Q802、Q803多为MOSFET，检测时需拆下一脚测量，避免电路中其他元器件的影响，电源板上的滤波电容（如C805、C809、C812等）长期使用后可能鼓包、漏液或容量下降，导致纹波过大，引发图像干扰或电源保护，需重点观察外观并用电容表测量容量。
为提高维修效率,可对创维168P电源板的常见故障点进行归纳总结，如下表所示：
| 故障现象 | 可能原因 | 检测重点 |
|---|---|---|
| 保险管熔断 | PFC开关管Q801击穿、主开关管Q803击穿、整流桥BD801短路 | 测量Q801、Q803的D-S极电阻，BD801的正反向电阻 |
| 无待机电压（+5V_STB） | 副电源启动电阻R803/R804开路、ICE2AS01损坏、T802初级绕组开路 | 测量ICE2AS01的VCC脚电压，T802初级绕组通断 |
| 主电源无输出 | 主开关管Q803不工作、NCP1393损坏、反馈电路PC802异常 | 测量Q803的G极驱动脉冲，NCP1393的供电及反馈脚电压 |
| 输出电压偏低 | 滤波电容容量下降、光耦PC802性能不良、取样电阻阻值偏移 | 观察电容外观，测量PC802的CTR值，检查取样电阻阻值 |
维修电源板时需注意安全事项：首先断开电源，待滤波电容充分放电后再操作，避免触电；更换元器件时需选用同型号或参数兼容的元件，尤其是开关管、控制芯片等关键器件；若因雷击或电网电压异常导致故障，建议检查所有耐压值较低的元器件，如稳压二极管、电解电容等，避免更换后再次损坏。
相关问答FAQs：
-
问：创维168P电源板待机电压+5V_STB正常，但开机后主电源无输出，如何排查？
答：首先测量主电源控制芯片NCP1393的供电脚（如VCC脚）是否有电压（约18V），若无，检查启动电阻R809、R810是否开路；若有电压，再测量其反馈脚电压是否正常，若反馈电压过高，可能是误差放大电路异常，需检查光耦PC802及取样电阻，同时用示波器观察主开关管Q803的G极是否有驱动脉冲，若无，则可能是NCP1393损坏。 -
问：维修创维168P电源板时，更换PFC开关管Q801后开机即击穿，是什么原因？
答：这种情况通常是由于PFC驱动电路或周边元器件异常导致，需重点检查PFC控制芯片NCP1394的输出驱动脉冲是否正常（占空比、频率是否符合要求），以及驱动电阻（如R805、R806）是否变值、稳压二极管（如D802）是否击穿，PFC升压电感L801是否短路、续流二极管D801是否反向漏电也会导致开关管反复击穿，需逐一排查。
