这份指南将从基础理论、维修流程、常见故障、实战案例等多个维度，为您提供一个系统化的维修思路。

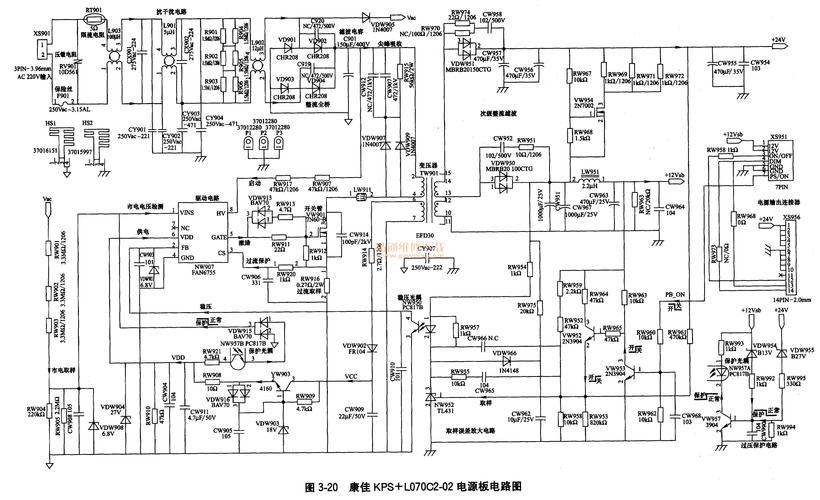

（图片来源网络，侵删）
第一部分：基础知识与安全须知
什么是“二合一”电源板？
康佳的二合一电源板,通常指将开关电源和主板系统集成在一块PCB板上，它不仅负责将市电220V转换为整机各部分所需的各种电压（如+12V, +5V, +3.3V等），还集成了CPU、存储器、信号处理、按键/遥控接收等主板功能，有些型号甚至还将背光驱动（Inverter/LED Driver）也集成进来，称为“三合一”板。
维修前的安全准备（重中之重！）
电源板是高压危险区域,操作不当有触电风险！请务必遵守以下安全准则：
- 断电操作：在维修前，务必拔下电视电源线。
- 隔离法：将电源板从整机中取出，单独进行维修，这可以避免因其他部件故障导致误判，也更安全。
- 使用隔离变压器：这是最安全的方式，它能将设备与市电电网进行隔离，防止因设备漏电或火线零线接反而导致触电，如果没有，务必格外小心。
- 假负载法：在通电测试前，必须对输出电压进行假负载测试，防止空载或轻载导致电压升高，烧毁元件。
- 绝缘保护：操作时最好戴绝缘手套，脚下垫干燥的木板或橡胶垫。
- 使用万用表：确保您的万用表是好的，并正确选择档位和表笔插孔。
第二部分：维修流程与核心思路
维修二合一板,建议遵循“先电源，后系统；先易后难”的原则。
外观初检与电源部分检测（核心）
电源部分是整块板子的“心脏”，也是最容易出现故障的地方。

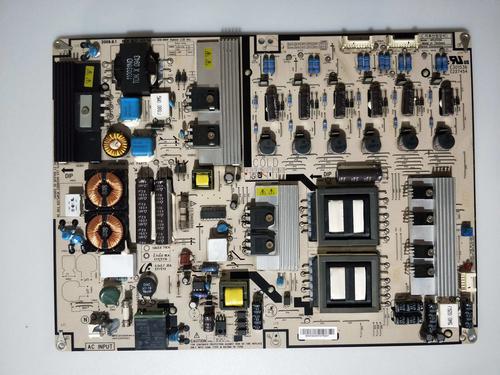

（图片来源网络，侵删）
外观检查（“望闻问切”）
- 看：
- 保险丝：位于市电输入端，通常是F1，如果保险丝熔断，发黑，说明后级有严重短路。
- 电容：检查是否有鼓包、漏液、顶部“冒顶”现象，这是最常见的故障点之一。
- 电阻：检查是否有烧焦、发黑的痕迹，特别是大功率电阻和限流电阻。
- IC：检查电源管理芯片（如VIPer12A, NCP1397等）、MOS管是否有烧裂、鼓包的痕迹。
- PCB板：观察是否有烧黑的痕迹，铜箔是否烧断。
- 闻：闻一下板子是否有焦糊味。
- 问：向用户了解故障现象，如“三无”（无光、无图、无声音）、“自动关机”、“屡烧保险”等。
测量保险丝
- 保险丝完好：
- 测对地电阻：用万用表二极管档，测量市电输入端（L、N线）的对地电阻，正常情况下，应有充电现象（电阻值从无穷大逐渐变小），并最终稳定在一个较小的阻值（几十到几百欧姆），如果直接显示0欧或非常小（几欧姆），说明后级有严重短路。
- 重点检查对象：整流桥（四个二极管）、PFC（功率因数校正）电路的大电容、主开关管（MOS管）、副开关管（如有）。
- 保险丝熔断：
- 更换保险丝前，必须找到故障原因！ 否则换上后会立刻再次熔断。
- 逐一排查：将整流桥拆下测量，检查PFC电容是否击穿，检查MOS管是否击穿（用万用表二极管档测量D-S、G-S、G-D之间是否短路）。
- 常见原因：MOS管击穿、整流桥击穿、尖峰吸收电路的电容/电阻失效。
假负载通电测试 如果外观检查和初步测量没有发现明显短路，可以进行假负载测试。
- 制作假负载：用一个汽车灯泡（如12V/21W或24V/21W）或大功率水泥电阻（如10Ω/50W）作为假负载。
- 连接假负载：
- 对于+12V输出，将假负载的正负极接到+12V输出端和地（COM）。
- 对于+5V或+3.3V输出，用相应阻值的电阻（如5V/10Ω，3.3V/10Ω）。
- 通电观察：
- 安全通电：一手准备断电，一手观察万用表电压读数。
- 电压正常：如果电压稳定在标称值附近，说明电源部分基本正常，故障可能在主板系统部分。
- 电压为0或过低：说明电源未启动或带载能力差。
- 电压过高：说明稳压控制环路失效，立即断电！ 重点检查稳压反馈电路（如光耦PC817、误差放大器TL431）。
- 电压抖动：说明电源工作不稳定，可能是负载过重或某些元件性能不良。
第三部分：常见故障分析与维修要点
故障现象一：完全无反应（三无），指示灯不亮
- 根源：市电未能进入电源部分，或电源部分未工作。
- 维修思路：
- 查保险丝：如前所述，判断是开路还是短路。
- 保险丝开路：重点查整流桥、PFC电路、主开关管。
- 保险丝完好：
- 查市电输入电路：检查压敏电阻、NTC热敏电阻（通常是一个圆片状的元件，开机时阻值大，工作后变小）是否开路。
- 查启动电路：检查启动电阻（通常是大阻值，如100kΩ-1MΩ的贴片电阻）是否开路，启动电阻为电源管理芯片提供启动电压。
- 查电源管理芯片：测量其VCC供电脚是否有电压，若无，检查启动电路；若有，则芯片可能损坏。
- 查保护电路：过压、过流保护电路是否误动作。
故障现象二：指示灯亮，但屏幕不亮（无光栅、无图像）
- 根源：电源部分输出电压正常，但系统或背光部分有问题。
- 维修思路：
- 测量关键电压：
- +12V：是否正常？这是给主板和背光板供电的。
- +5V：是否正常？这是给CPU和系统供电的。
- +3.3V：是否正常？这是给CPU核心和内存供电的。
- 区分是系统问题还是背光问题：
- 听声音：开机时，仔细听是否有“嘀”的一声（CPU初始化的声音），或者是否有高压启动的“滋滋”声。
- 测电压：
- 5V或+3.3V电压异常：故障在主板系统，重点查CPU供电电路、晶振、复位电路、存储器（Flash）。
- 12V异常：故障可能在电源PFC电路或12V负载电路。
- 12V和+5V都正常，但屏幕不亮：故障在背光部分（如果是二合一或三合一板）。
- 测量关键电压：
故障现象三：屏幕亮一下就黑，或反复启动
- 根源：保护电路动作。
- 维修思路：
- 判断是电源保护还是系统保护：
- 拔掉所有连接到主板（逻辑板）的排线（LVDS线、屏线等），只留下电源输入线，如果此时能正常点亮屏幕（但无图像），说明是逻辑板或屏本身导致电源保护。
- 如果拔掉排线后依然黑屏,说明是电源板自身的保护电路动作。
- 电源板自身保护：
- 过压/过流保护：重点查稳压反馈电路（光耦、TL431、取样电阻），取样电阻阻值变大或开路会导致电压升高，触发保护。
- PFC电路故障：PFC电路不工作会导致+12V电压偏低且不稳定，整机工作异常。
- 负载短路：检查+12V或+5V的输出端是否有轻微短路。
- 判断是电源保护还是系统保护：
第四部分：实战案例与技巧
案例1：屡烧保险丝
- 故障现象：一通电，保险丝立刻熔断。
- 维修过程：
- 拆下保险丝,发现发黑。
- 用万用表二极管档测整流桥,发现有一臂短路。
- 更换整流桥后,再次测L/N对地电阻，仍有短路。
- 拆下主PFC开关管（MOS管），测量D-S极已击穿。
- 更换MOS管,为防止再次击穿，同时检查了MOS管的栅极电阻和尖峰吸收电路（通常是一个RC电路，如一个电阻和一个电容串联）。
- 更换保险丝,通电测试，电压输出正常，故障排除。
- 技巧：烧保险通常意味着硬短路，顺着电流路径逐一排查即可。
案例2：指示灯亮，无光栅，+12V电压只有5V
- 故障现象：开机后指示灯亮，但屏幕不亮，测量+12V输出端只有5V左右。
- 维修过程：
- 怀疑是PFC电路未工作,PFC电路的作用是将市电整流后的不稳定电压提升到约+380V，并稳定输出+12V。
- 测量PFC大电容两端电压,只有约300V（未经过PFC升压），确认PFC未启动。
- 查找PFC控制芯片（如NCP1397）的供电脚，发现无电压。
- 沿着供电线路查找,发现一个限流电阻（通常是几个欧姆的贴片电阻）已经烧断开路。
- 更换此电阻后,PFC电路启动，+12V电压恢复正常，屏幕点亮。
- 技巧：电压严重偏低，通常是功率因数校正或主电源的PWM控制电路有问题。
案例3：屏幕亮一下就黑，但指示灯常亮
- 故障现象：开机瞬间屏幕亮，然后熄灭，但电源指示灯一直亮。
- 维修过程：
- 判断是系统保护,因为指示灯亮，说明+5V待机电压正常。
- 通电瞬间,用万用表监测+12V和+5V电压，发现电压在屏幕亮起后瞬间跌落，然后恢复。
- 怀疑是负载过重,逐一断开+12V的负载（如背光驱动电路、逻辑板供电）。
- 当断开到背光驱动部分的供电时,电压不再跌落，说明是背光部分短路导致电源保护。
- 检查背光驱动电路,发现一个升压MOS管击穿，导致+12V对地短路。
- 更换MOS管后,故障排除。
- 技巧：利用“断开法”是隔离负载故障的有效手段。
第五部分：总结与建议
- 图纸是宝：如果能找到对应型号的原理图，维修将事半功倍，可以从网上搜索“康佳 XX型号 原理图”。
- 经验积累：多看、多测、多总结，每个品牌的电源板都有其设计上的“通病”，比如某个型号的电容批次问题，某个型号的MOS管容易击穿等。
- 代换原则：
- 电容：尽量用同容量、同耐压、同尺寸的电容替换，耐压可以略高，但绝不能低。
- 电阻：用同阻值、同功率的替换，功率可以略大。
- IC：尽量用原型号或直接兼容型号替换，电源芯片、光耦、TL431等关键元件代换需谨慎。
- 安全第一：再次强调，安全永远是第一位的，不要心存侥幸，高压电会“咬人”。
希望这份指南能对您维修康佳二合一电源板有所帮助,祝您维修顺利！
