维修开关电源电路图需要系统性的方法和严谨的步骤,结合理论分析与实际操作，才能快速定位故障点并有效解决问题，以下从基础准备、核心电路分析、故障排查流程、常见故障处理及维修工具使用等方面详细说明。
维修前的准备工作
维修开关电源前,需做好充分准备，避免盲目操作导致故障扩大，准备必要工具：万用表（用于电压、电阻、通断测量）、示波器（观察开关波形）、电烙铁、吸锡器、焊锡、热风枪（贴片元件焊接）、隔离变压器（防止市电触电）、负载电阻（测试电源带载能力）等，收集待修电源的电路图（若无原图，可根据实物绘制或查找类似型号图纸），标注关键元件位置，如输入滤波电容、整流桥、开关管（MOSFET/IGBT）、PWM控制器、变压器、输出整流二极管、滤波电容等，记录电源初始状态：如是否有烧焦异味、异响、鼓包元件，或外观损坏痕迹，为后续故障判断提供初步方向。
核心电路模块分析与故障定位
开关电源主要由输入电路、功率变换电路、控制电路、输出电路及保护电路组成，需逐一排查各模块功能。

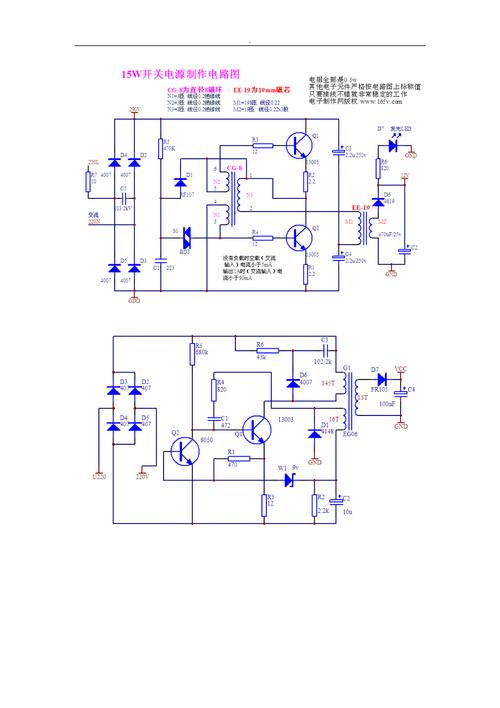

输入电路
输入电路包括保险丝、EMI滤波电路（电感、电容）、整流桥（全桥/半桥），保险丝熔断通常表明后级存在短路，需重点检查整流桥是否击穿、输入滤波电容是否短路、开关管是否漏源极短路，若保险丝完好但电源无输出，可能是EMI电感开路或整流桥断路，使用万用表二极管档测量整流桥正反向阻值，正常时正向导通（0.5-0.7V），反向截止（显示“OL”）；若正反向均导通或短路，需更换整流桥。

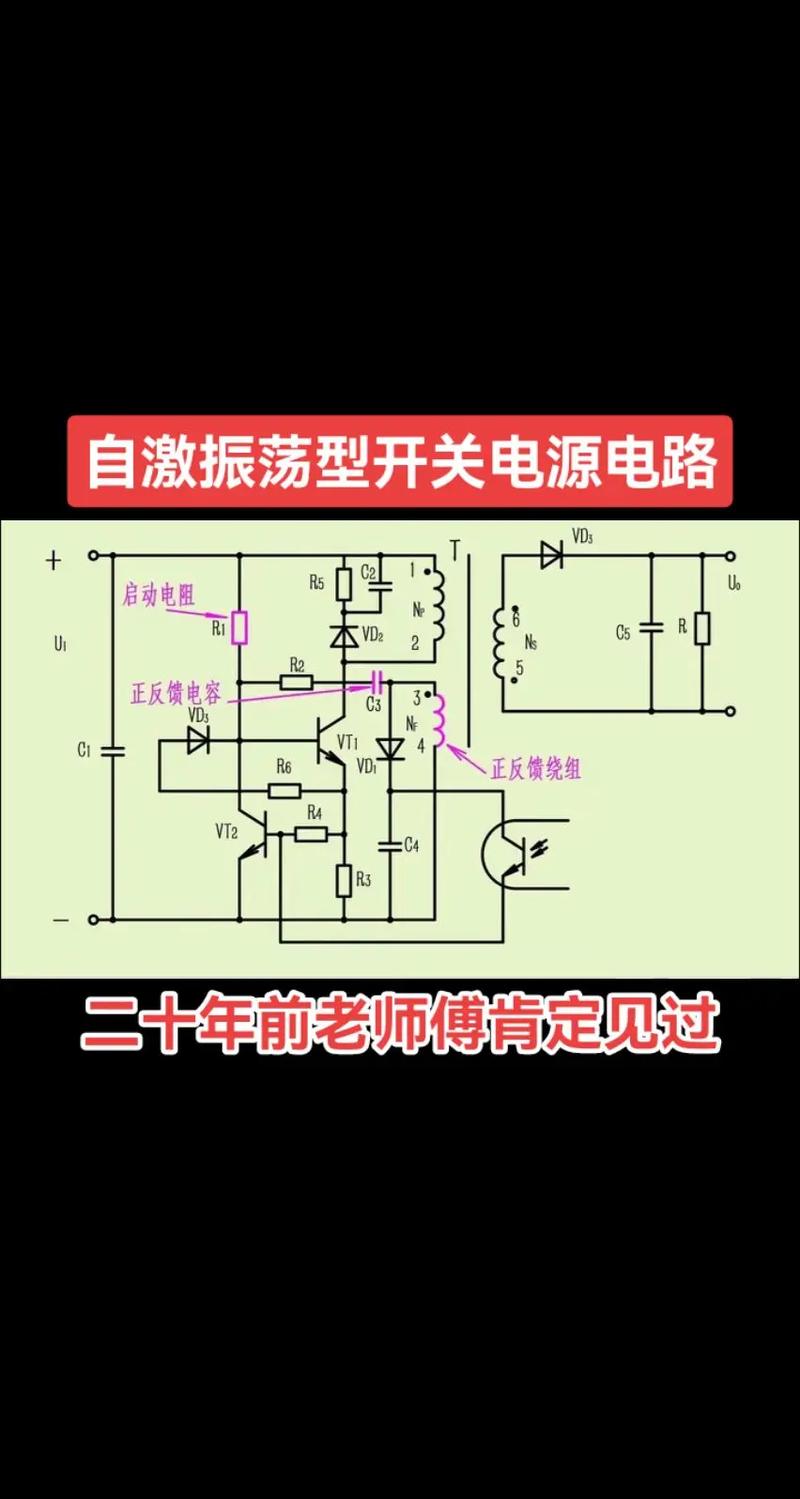

功率变换电路
功率变换电路是核心,由开关管（如MOSFET）、高频变压器、续流二极管等组成，开关管损坏是常见故障，表现为击穿（阻值接近0Ω）或开路（阻值无穷大），损坏原因可能是PWM控制器输出异常、变压器短路或负载过重，测量开关管时，需先拆下引脚，避免并联元件影响测量结果，若开关管击穿，需同时检查PWM控制器（如UC3842、TL494）驱动脚是否输出过高电压，以及变压器初级绕组是否匝间短路（可用万用表测初级绕组阻值，正常时几十至几百欧，若阻值过小或为0，则存在短路）。
控制电路

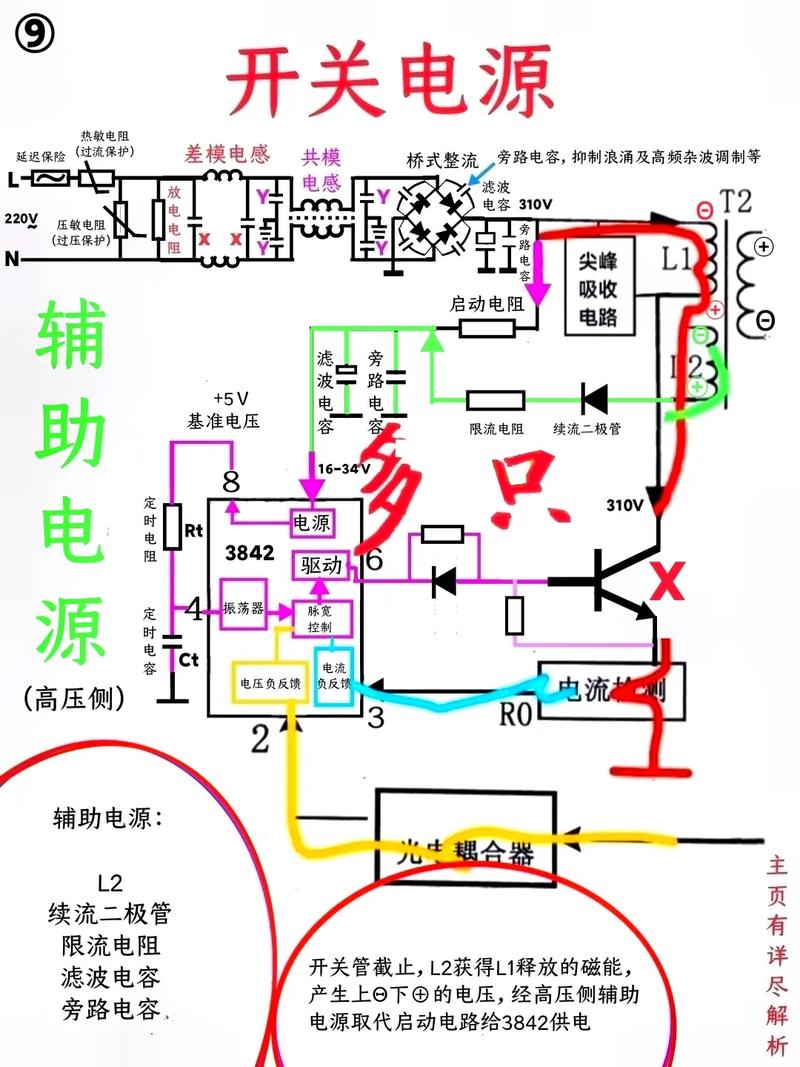

控制电路以PWM控制器为核心,负责驱动开关管并稳定输出电压，常见故障控制器型号包括UC3842（8脚）、TL494（16脚）等，测量关键引脚电压：如UC3842的7脚VCC供电电压（正常10-17V）、8脚输出PWM波形（示波器观察应有方波，频率约20-100kHz）、1脚反馈电压（误差放大器输入，正常约2.5V），若7脚无电压，检查启动电阻是否开路；若8脚无波形，可能是控制器损坏或反馈电路异常，反馈电路通常由光耦（如PC817）和精密稳压源（如TL431）组成，测量光耦发光侧（1-2脚）电压（正常1-2V），受光侧（3-4脚）是否导通（阻值随反馈电压变化），若光耦不导通或TL431损坏，会导致输出电压失控。
输出电路
输出电路包括整流二极管（肖特基二极管常见）、滤波电容、电感，输出电压低或无输出，需检查整流二极管是否击穿（用二极管档测量，正向0.3-0.5V，反向截止）或开路；滤波电容是否鼓包、漏液（测容值或ESR，若ESR过大需更换），多路输出电源需逐路测量，判断是否单路故障或共同故障，若输出电压过高，可能是反馈回路开路（如光耦断路、TL431击穿），需重点排查。
保护电路
保护电路包括过压、过流、过热保护等，过压保护通常由稳压管或TVS触发，若输出电压突然降为0，可能是保护电路启动，需检查输出电压是否超过设定值；过流保护多通过检测开关管电流或输出电流实现，若负载短路会导致保护，需断开负载测空载电压，判断是负载问题还是电源本身故障。
故障排查流程与实例
维修时遵循“先易后难、先外后内”原则：先检查外观、保险丝、输入输出电压，再深入内部电路，一台电源无输出，保险丝熔黑，更换保险丝后再次熔断，说明后级短路，断开负载后仍短路，测量整流桥正反向阻值，发现正向导通且阻值极低，更换整流桥后故障排除，又如输出电压纹波过大，可能是输出滤波电容失效（ESR增大），更换同规格电容后纹波恢复正常。
对于反馈环路故障,可采用“分段测量法”：用示波器逐级测量PWM控制器反馈脚、光耦发光侧、输出采样电压，若某级信号异常，则定位到对应元件，输出电压偏高，测量TL431参考脚（2.5V正常），若电压为0，可能是TL431击穿，更换后输出恢复正常。
维修注意事项
- 安全第一：维修前必须切断电源，大电容需放电（用电阻短接电容两端），避免触电或元件损坏。
- 更换元件需匹配：开关管、PWM控制器、光耦等代换时，需注意耐压、电流、封装参数一致；滤波电容容值、耐压、ESR需符合要求。
- 焊接质量：避免虚焊、假焊， MOSFET引脚易静电损坏，焊接时需断电并佩戴防静电手环。
- 负载测试：维修后需接入假负载（如灯泡或电阻）测试，确认带载能力正常后再接实际负载。
相关问答FAQs
Q1：开关电源输出电压偏低，但保险丝完好，如何排查？
A：输出电压偏低通常由以下原因导致：① 整流二极管正向压降增大（肖特基二极管老化），需用二极管档测量正向压降，若超过0.5V需更换；② 输出滤波电容失效（容值下降或ESR增大），可用万用表测容值或替换法验证；③ 反馈回路异常，如光耦未导通（测光耦1-2脚电压是否正常，3-4脚阻值是否随反馈变化）或TL431基准电压漂移（测2脚电压是否为2.5V）；④ 开关管导通时间不足，检查PWM控制器驱动脚波形（占空比是否过小），可能是控制器或采样电阻异常。
Q2：维修开关电源时，如何判断高频变压器是否损坏？
A：高频变压器损坏多表现为匝间短路或绕组开路，判断方法：① 测量各绕组阻值，初级绕组正常阻值几十至几百欧，次级绕组几欧至几十欧，若某绕组阻值无穷大（开路）或远小于正常值（短路），则损坏；② 观察变压器外观，是否有漆包线变色、烧焦或绝缘层破损；③ 若初级绕组短路，会导致开关管过流损坏，更换开关管后若再次损坏，需重点检查变压器；④ 用示波器测初级绕组驱动波形，若波形畸变或幅度异常，可能是变压器磁芯饱和（气隙丢失或磁材问题），需更换或修复变压器。
