核心知识点（学习前必须掌握的理论基础）
在看视频之前，最好对这些概念有基本了解,这样看视频时才能事半功倍。
（图片来源网络，侵删）
-
变频器的基本构成：
- 主回路: 强电部分，负责电能的变换。
- 整流单元: 将工频交流电（AC 380V/220V）转换成直流电。
- 滤波单元: 用大电容平滑直流电,减少脉动。
- 逆变单元: 核心部分，通过IGBT等功率开关器件,将直流电转换成频率和电压均可调的交流电。
- 控制回路: 弱电部分，变频器的“大脑”。
- 驱动电路: 接收主控板的PWM信号,放大后驱动IGBT的导通和关断。
- 主控板: 通常是一个MCU（单片机）或DSP，负责接收外部指令（如频率、启停）、处理反馈信号（如电流、电压、温度）,并生成PWM信号控制逆变单元。
- 开关电源: 为整个控制回路提供各种低压直流电源（如+5V, +15V, +24V等）。
- 检测与保护电路: 包括电流检测、电压检测、温度检测等，用于实现过流、过压、过热、欠压等保护功能。
- 主回路: 强电部分，负责电能的变换。
-

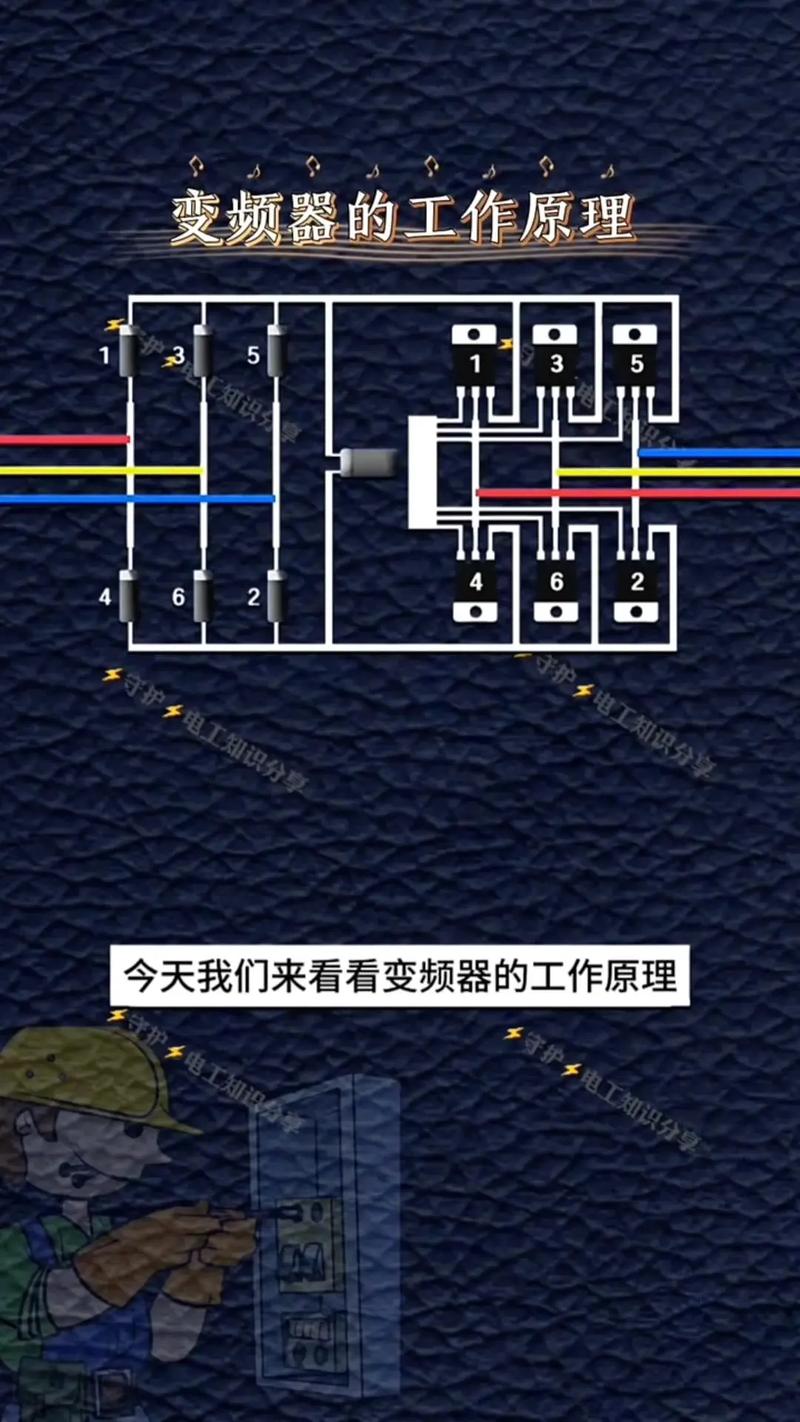

变频器的基本工作原理：
- 交-直-交变换： 这是最核心的原理，即“AC → DC → AC”。
- PWM脉宽调制： 逆变单元如何改变输出电压和频率的秘诀，通过控制IGBT的导通和关断的时间（即脉冲宽度）和顺序，来“模拟”出正弦波,理解PWM是理解变频器调速的关键。
-
维修必备工具与安全意识：
- 工具： 万用表（必备，建议带电容测量功能）、示波器（高手必备，用于看PWM波形）、螺丝刀、扳手、电烙铁、热风枪等。
- 安全： 重中之重！ 变频器内部有大电容，断电后必须充分放电（用大功率电阻短接电容两端）才能进行操作！防止电击！
推荐的优质视频教程来源
以下资源是国内非常受欢迎且质量较高的视频教程平台,您可以根据自己的喜好和学习习惯选择。

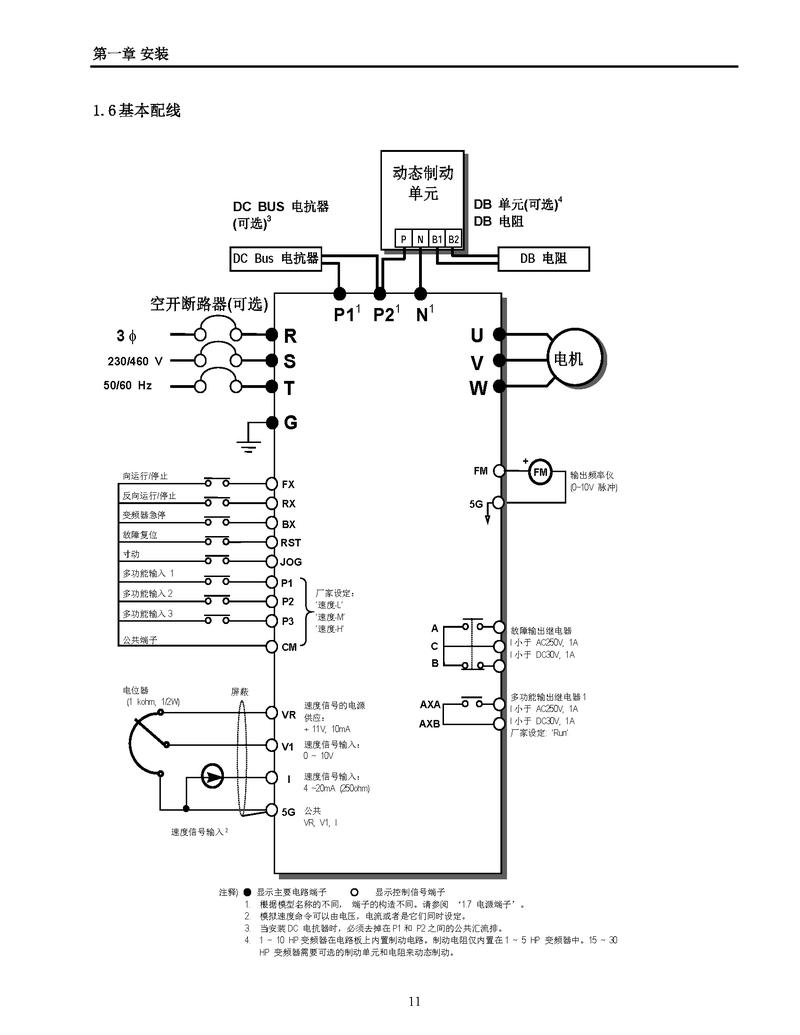

（图片来源网络，侵删）
Bilibili (B站) - 首选推荐
B站是学习技术的宝库，内容丰富，系统性强,且完全免费。
-
UP主推荐：
- 【工控小丶强】：这位UP主的视频口碑极好，内容非常系统和深入，他不仅讲维修，还会从最基本的原理讲起，循序渐进，非常适合零基础或基础薄弱的学习者，他的系列视频《变频器维修从入门到精通》是经典之作。
- 【工控老马】：另一位非常资深的工控达人，视频风格偏向实战，讲解故障案例非常清晰,能学到很多实用的维修思路和技巧。
- 【老电工】偏向于电工实用技术，其中变频器维修部分讲得通俗易懂,适合快速上手。
- 【自动化工程师】比较全面，从原理到编程再到维修都有涉及,适合想全面了解自动化的人。
-
搜索关键词：
变频器原理变频器维修教程变频器维修实例变频器主回路IGBT驱动电路变频器开关电源维修
抖音 / 快手
短视频平台的特点是“短、平、快”,适合利用碎片时间学习具体的故障点或维修技巧。

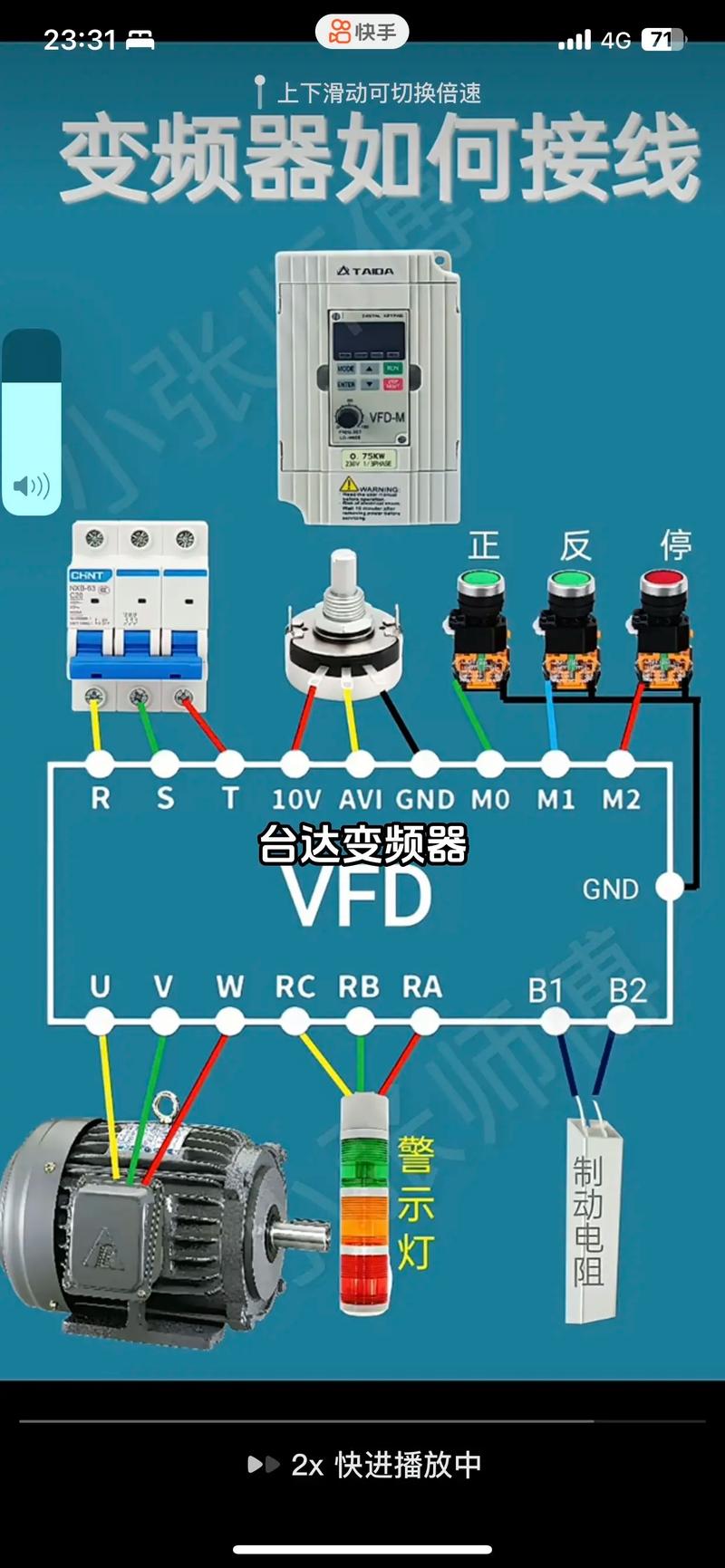

（图片来源网络，侵删）
-
内容特点：
- 单个视频聚焦一个故障现象，如“变频器OC（过流）报警怎么处理？”
- 展示具体的操作步骤，如“如何测量IGBT好坏？”
- 分享维修心得和经验。
-
搜索关键词：
变频器维修变频器故障代码变频器爆机维修变频器维修技巧
-
注意： 短视频内容可能不够系统，有时为了博眼球会夸大其词，请务必结合B站等系统性视频进行学习，并以安全为第一准则。
腾讯课堂 / 网易云课堂 / 51CTO学院
这些是专业的在线教育平台,提供系统性的付费课程。
- 优点：
- 体系化： 课程设计非常完整，从基础到高级，从理论到实战,环环相扣。
- 互动性： 通常有老师答疑、作业批改、学习交流群。
- 资料齐全： 提供配套的课件、图纸、软件等学习资料。
- 缺点：
- 需要付费： 优质课程通常需要几百到上千元不等。
- 适合人群： 希望系统学习、快速入门并可能从事相关职业的学员。
系统性学习路径建议
建议按照以下步骤循序渐进,不要急于求成。
第一阶段：理论学习（约1-2周）
- 目标： 建立知识框架，理解“是什么”和“为什么”。
- 行动：
- 在B站或网上找一套完整的《变频器原理》视频,从头到尾看一遍。
- 重点理解主回路的三大块（整流、滤波、逆变）和控制回路的核心功能。
- 弄明白PWM的基本概念。
- 认识变频器上的主要元器件：IGBT、驱动IC、光耦、电阻、电容、CPU等,并知道它们的作用。
第二阶段：电路分析（约2-3周）
- 目标： 学会看图,理解信号如何流动。
- 行动：
- 找一张通用变频器的电路图（如台达、汇川、英威腾等）。
- 对照着视频教程，在图上找到开关电源、驱动电路、主控电路。
- 学习分析开关电源的启动过程和各路输出。
- 学习分析驱动电路的信号来源（CPU）和输出对象（IGBT）。
第三阶段：维修实践（长期）
- 目标： 将理论应用于实际,掌握维修方法。
- 行动：
- 从简单故障入手： 先学习维修“无显示”、“面板不亮”等故障，这通常是开关电源的问题,学会测量开关电源的各路输出电压是否正常。
- 学习测量关键元器件：
- IGBT： 用万用表的二极管档测量三个极（G, C, E）之间的阻值,判断是否击穿或开路。
- 驱动电路： 测量驱动光耦或驱动IC的输入输出信号是否正常。
- 研究经典故障案例：
- 过流： 学习排查电机、电缆、霍尔传感器、驱动电路、IGBT本身等问题。
- 过压： 学习排查制动电阻、制动单元、电机惯性过大等问题。
- 过热： 学习排查散热风扇、温度传感器、散热片通风等问题。
- “废机练手”： 找一些坏的变频器（可以从废品站或维修店低价获取），在不通电的情况下练习拆装、测量元器件，有条件可以通电后，在做好保护措施的情况下，模拟一些现象,观察并分析。
第四阶段：进阶提升
- 目标： 成为高手,能处理疑难杂症。
- 行动：
- 学习使用示波器，观察PWM波形、CPU的通信波形等。
- 学习阅读芯片数据手册，深入理解驱动IC、MCU等的工作原理。
- 学习不同品牌（如西门子、ABB、施耐德等）变频器的特殊设计和常见通病。
- 参与技术论坛（如“工控网”论坛），与同行交流,分享经验。
最后的重要提醒
- 安全第一！安全第一！安全第一！ 重要的事情说三遍，断电后,请务必对主回路电容进行放电操作。
- 理论指导实践： 不要盲目地拆和测，一定要先分析原理,再动手。
- 耐心和细心： 变频器维修是一个需要耐心和细心的过程,很多时候故障点非常微小。
- 做好记录： 维修过程中，多拍照、多记录，特别是故障点和修复后的状态,这是你宝贵的经验财富。
祝您学习顺利,早日成为变频器维修高手！
