L5是一个比较常见的故障代码，它代表 “模块保护” 或 “IPM模块异常”，这里的IPM指的是 Intelligent Power Module（智能功率模块），它是变频空调的“心脏”部件之一,负责控制压缩机电机和风扇电机的转速和功率。
（图片来源网络，侵删）
当空调检测到IPM模块内部或其相关电路出现异常时，为了防止模块烧毁和引发更严重的故障，系统会立即停止运行,并显示L5故障代码进行自我保护。
L5故障的根本原因分析
L5故障并非单一原因造成，它通常与IPM模块本身、供电系统、控制信号以及负载（主要是压缩机）有关,我们可以将其归纳为以下几大类：
IPM模块自身问题（最常见）
- 模块内部元件损坏：IPM模块内部集成了功率晶体管、驱动电路和多种保护电路，由于长期工作在高电压、大电流、高温度环境下，这些元件可能会老化、击穿或短路。
- 模块过热：模块工作时会产生大量热量，如果散热不良，温度过高会触发模块的过热保护,导致L5故障。
- 模块受潮或进水：如果空调安装不当或室内机漏水，可能导致水汽进入模块内部,引起短路或腐蚀。
供电系统异常
- 电压过高或过低：电网电压不稳定，超出模块允许的工作范围（通常要求电压在额定值的±10%以内），电压过高会击穿模块,电压过低则模块无法正常工作。
- 缺相：三相电空调的某一相线路断开，导致供电不平衡,模块工作异常。
- 直流母线电压异常：IPM模块工作所需的直流高压（通常为直流300V左右）不稳定，这可能是由于整流桥、滤波电容等前端电路故障引起的。
控制信号或驱动电路问题
- 控制板故障：室内机或室外机的主控板发出的控制信号错误,导致IPM模块无法正确工作。
- 驱动电路故障：IPM模块的驱动电路（通常在模块外部或主控板上）出现问题,无法给模块提供正确的驱动电压和信号。
- 通讯故障：室内外机之间的通讯数据错误,导致室外机接收到错误的指令。
负载异常
- 压缩机故障：这是导致L5故障的另一个主要原因，压缩机内部发生 “卡缸”（机械部件卡死，无法转动）、 “绕组短路” 或 “断路”，当压缩机卡缸时，其电流会瞬间急剧增大，远超模块的承受能力,从而触发模块的过流保护。
- 风扇电机故障：室外机风扇电机（轴流风机）卡死或短路，导致负载过大,同样会引发模块保护。
L5故障的维修流程（由简到繁）
作为一名维修人员，应遵循安全第一、由简到繁的原则进行排查。
第一步：安全准备与初步检查
-
断电！断电！断电！

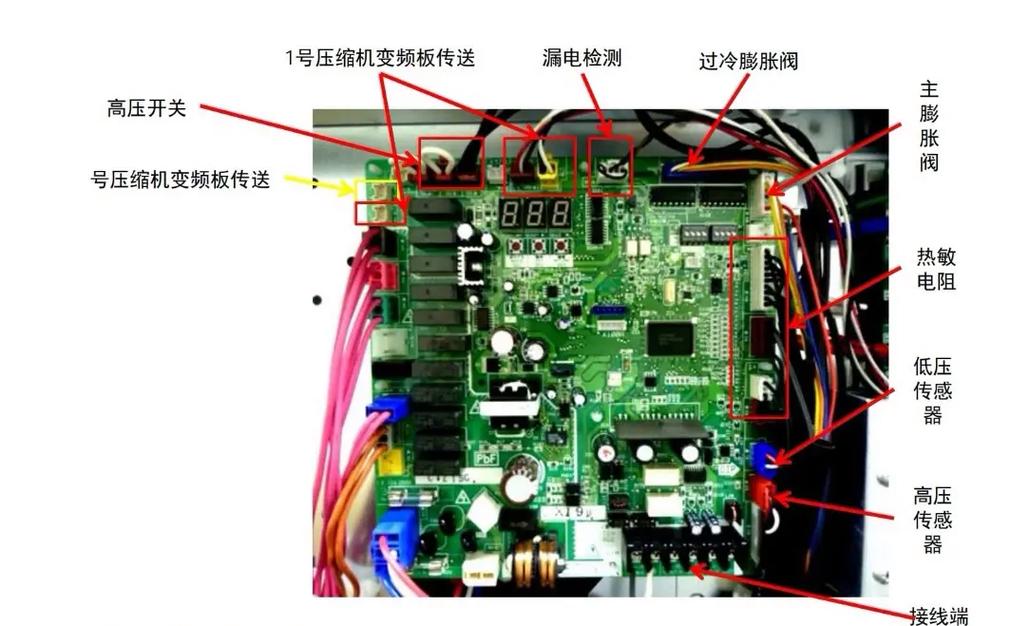

（图片来源网络，侵删）- 关闭空调电源开关。
- 拉掉空气开关（断路器）,确保完全断电。
- 等待至少5-10分钟，让模块内部的高压电容充分放电,防止触电。
-
观察与询问
- 询问用户：故障发生前有什么征兆？比如是否异响、异味、电压不稳、雷雨天气后出现等。
- 观察外观：检查室外机，看是否有明显的烧焦痕迹、油渍、水渍或部件变形，检查接线端子是否松动、烧蚀。
第二步：基础测量与排查
-
检查供电电压
- 使用万用表，在断电状态下，测量室外机接线端子上的 三相交流电压。
- 标准：电压应在额定值（如380V）的±10%范围内，即约342V~418V之间,且三相电压应基本平衡。
- 若电压异常：联系电力部门检查供电线路,排除外部电源问题。
-
检查直流母线电压
- 断电并放电后,打开室外机外壳。
- 找到 IPM模块,它通常是带有散热片的大块黑色元件。
- 找到模块上标有 “P” 和 “N” 的两个端子,这是直流母线的正负极。
- 使用万用表的直流电压档（量程建议600V以上）测量P和N之间的电压。
- 标准：在通电状态下，此电压应约为 交流输入电压的1.4倍，输入380V,直流电压应在530V左右。
- 若电压异常：问题可能出在室外机主电源板（整流桥、滤波电容等）。
-
检查模块本身
- 目视检查：仔细观察IPM模块表面是否有烧毁的痕迹、鼓包或裂纹。
- 闻气味：靠近模块,闻是否有烧焦的异味。
- 检查散热：检查模块散热片上是否灰尘过多，风扇是否正常运转,散热不良是导致模块过热损坏的常见原因。
第三步：负载测试与深度检测
-
分离负载（压缩机）
- 这是判断是模块问题还是压缩机问题的关键一步。
- 找到连接到压缩机的 三根粗线（通常是U、V、W三相线）。
- 断开这三根线与压缩机的连接（可以用插头拔掉，或暂时解开接线端子）。
- 注意：断开前最好拍照记录线序,避免接错。
-
再次通电测试
- 恢复供电,开机运行。
- 观察：
- 如果此时 不再出现L5故障，空调能正常运行（此时压缩机不工作），基本可以确定是压缩机的问题（如卡缸、短路）。
- 仍然出现L5故障，问题很可能在IPM模块本身、驱动电路或主控板上。
第四步：确定故障点并维修
-
断开压缩机后故障消失 → 压缩机故障
- 处理：用万用表电阻档测量压缩机三相绕组的阻值，看是否短路或断路，用钳形表测量空载电流,判断是否卡缸。
- 解决：更换同型号、同功率的压缩机。
-
断开压缩机后故障依旧 → 模块或控制板故障
- 测量模块阻值：
- 断电并放电后，用万用表的二极管档或电阻档测量IPM模块P、N端子与U、V、W端子之间的二极管特性。
- 正常情况下，应该能测到正向压降（约0.4-0.7V）,反向则不通。
- 如果测得 短路（阻值为0） 或 阻值异常，则 模块已损坏,必须更换。
- 检查驱动电路：
- 如果模块本身阻值正常，但故障依旧,可能是驱动电路或主控板有问题。
- 这需要较高的电路知识,通常需要测量主控板送给IPM模块的驱动信号是否正常。
- 建议：对于没有专业维修经验的用户，直接更换 室外机主控板 或 IPM模块总成 是最快捷有效的解决方法，因为驱动电路集成度高，维修难度大,成本也不低。
- 测量模块阻值：
L5故障的预防措施
- 定期清洗保养：每年至少清洗一次室外机，确保散热片和风扇清洁，通风良好,防止模块因过热而损坏。
- 稳定供电：在电压不稳定的地区，为空调安装 稳压器 或 电源净化器。
- 规范安装：确保空调安装规范，管路连接可靠,避免制冷剂泄漏或漏水导致模块损坏。
- 避免频繁开关机：减少对电器元件的冲击。
- 及时报修：当空调出现异常噪音、制冷/制热效果下降等前兆时，及时联系专业人员检修,避免小故障演变成大问题。
重要提示
- 安全第一：空调涉及高压电，非专业人员请勿擅自拆机维修,以免发生触电危险。
- 品牌专业：大金空调技术复杂，其核心部件（如模块、主控板）通常需要原厂配件才能保证匹配和性能，建议联系 大金空调的官方授权维修服务商 进行维修,以确保维修质量和设备安全。
- 配件保修：通过官方渠道维修，更换的配件通常有较长的保修期,更有保障。
希望这份详细的维修指南能对您有所帮助！
